行星齿轮，左右齿面螺旋角问题

efe5f45 · 发表于 2023-4-1 10:55

您需要登录才可以下载或查看，没有账号？注册

x

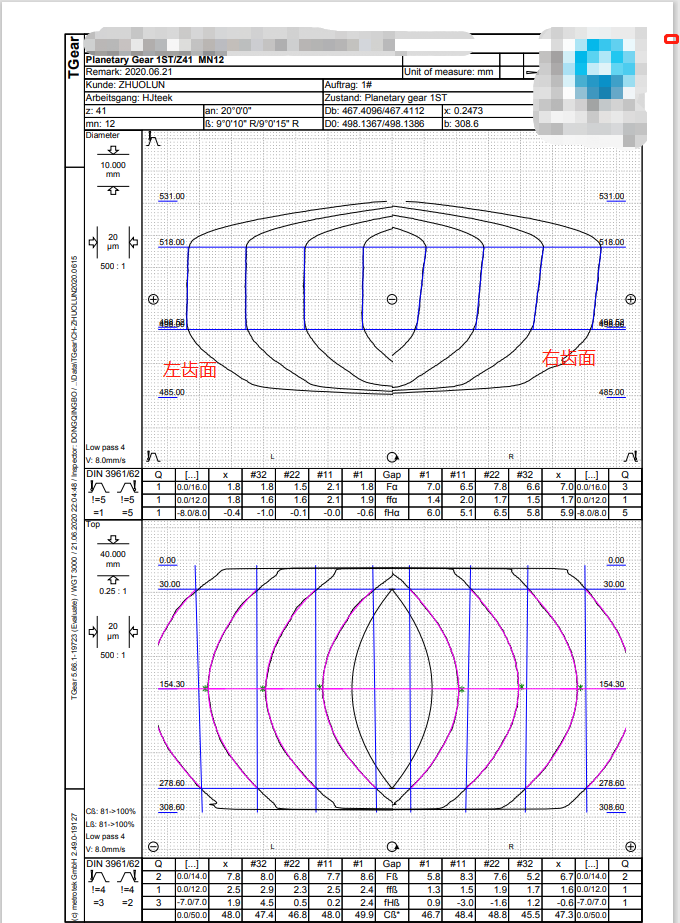

各位大佬好，这是一份行星齿轮的齿测报告，它的齿廓部分的，他的左齿面齿廓曲线是直的，右齿面是斜的，这是代表什么吗？


挑起你的 · 发表于 2023-4-1 11:07

说明右齿面压力角偏大

efe5f45 · 发表于 2023-4-1 11:32

挑起你的发表于 2023-4-1 11:07
说明右齿面压力角偏大

这个是压力角修行的意思吗？能算骗多少吗？大佬

挑起你的 · 发表于 2023-4-1 14:30

efe5f45 发表于 2023-4-1 11:32
这个是压力角修行的意思吗？能算骗多少吗？大佬

这就是加工出现的偏差，在磨齿机上调整参数就行了，
fha数值就是偏差值。

mwp2022 · 发表于 2023-4-1 15:25

挑起你的发表于 2023-4-1 11:07
说明右齿面压力角偏大

不对，fHα是正值代表压力角偏小

挑起你的 · 发表于 2023-4-3 07:56

mwp2022 发表于 2023-4-1 15:25
不对，fHα是正值代表压力角偏小

是的，你是对的

攻城狮 · 发表于 2023-7-18 20:28

mwp2022 发表于 2023-4-1 15:25
不对，fHα是正值代表压力角偏小

如果正值太大，是不是表示齿廓太偏外了，高速时会不会造成干涉，导致运行声音偏大？

michaelyang · 发表于 2023-7-19 09:49

右侧压力角偏小
