微型行星减速器设计

hyfjy

fzh1987 发表于 2018-5-8 10:28
老师 还有一个问题请教：小模数齿轮啮合的侧隙控制，是通过滚刀调整变位系数吗？还是更换不同参数滚刀？

任何基本设计，都应该是先计算无侧隙配合基本参数后，通过指定的齿厚减薄量来控制啮合间隙的。

w15165682235

很好的软件啊，学习

w15165682235

很好的软件啊，学习

一地鸡毛09

这样的讨论也能让我们群众们都长长知识，蛮好的。标记一下，后面慢慢学习

nchyl520

个人觉得有侧隙做法，对不太了解齿轮的还是挺管用的。如果滚刀用的不切顶，又去测量齿顶圆尺寸就有问题了。

tbb

mrmrw 发表于 2016-12-20 09:48
你这软件所谓的自动计算功能比较差，而且分配的结果也不行。
（1）你的中心距到底是多少？7.2or7.4？
...

版主，你好
我这边有个问题想请教你一下，希望指正；
设计的一个减速箱  传动比为8


中心轮：齿数12  模数0.5   压力角20°    变为系数+0.35  齿根圆直径5.1  齿顶圆直径7.33                      采用H59


中间双联齿轮：
             齿数24 模数0.5   压力角20°    变为系数 0    齿根圆直径10.75   齿顶圆直径13          公法线长度5.334               采用POM   杜邦100P
             齿数12 模数0.5   压力角20°    变为系数 +0.35    齿根圆直径5.1   齿顶圆直径7.35     公法线长度2.44


内齿轮：齿数48   模数0.5   压力角20°    变为系数 0    齿根圆直径23.7   齿顶圆直径25.95                                               采用POM   杜邦100P


问题：运行起来会不会有卡齿，或是理论齿侧间隙是多少。
  因为我们想用这个齿轮箱实现回差小于0.1°的目的。          望指教，谢谢！

海角之浪

niuershiye 发表于 2018-4-29 08:27
-------------------------
GB/T33923-2017
大原则 ，注意配齿尽量避免因子分解式配齿。 13-13-39 符 ...

版主，我设计了一个行星轮系，太阳轮/行星轮/齿圈齿数分别为48/55/162，符合非因子分解式配齿，太阳轮浮动、齿圈采用L形柔性腹板结构，行星轮齿厚/轴承游隙一套差、加工安装精度都很高（齿形精度4-5级），均载测试结果比较好，但一阶齿频的边频700Hz振动较大，达到10g以上，请问会是什么方面的问题？

wucy1015

海角之浪 发表于 2020-8-26 00:28
版主，我设计了一个行星轮系，太阳轮/行星轮/齿圈齿数分别为48/55/162，符合非因子分解式配齿，太阳轮浮 ...

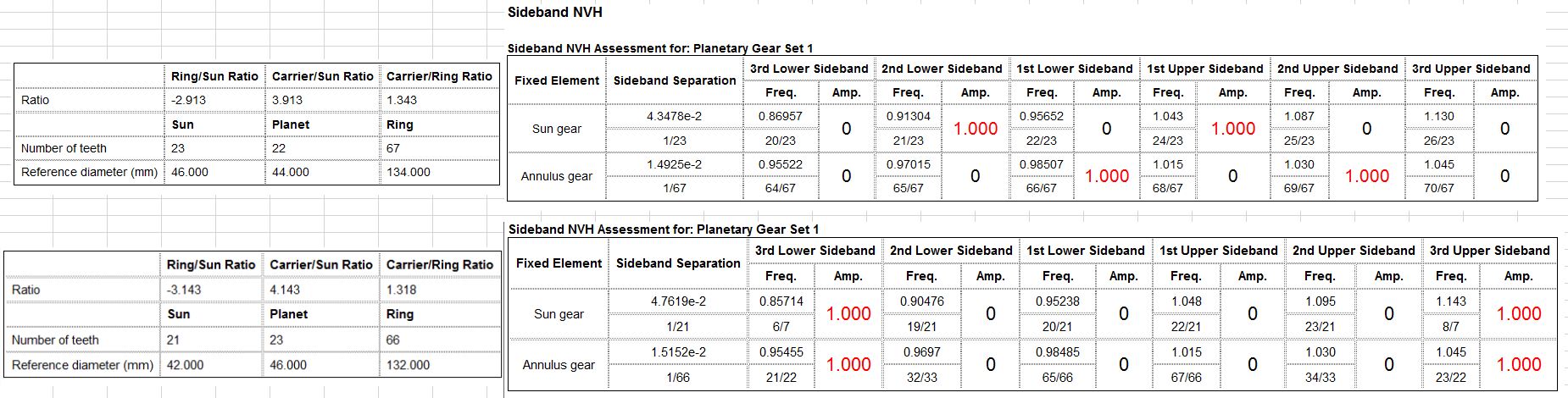

你的这个情况也是昨天我提问的原因，我下面贴图里面的两组配齿，都是3个行星轮。其中因子分解式的配齿边频出现在啮合频率两边3倍转频的地方，而非因子式配齿的情况下，在啮合频率两边1倍和2倍转频的地方都有出现边频。

CYBer

学习下 谢谢楼主

michaelyang

是有干涉，齿圈跟行星轮之间
