齿形检测图，请大家看看是什么问题！

64590831 · 发表于 2009-9-8 16:30

都是高手啊，太牛逼了

poxiangzi · 发表于 2009-9-13 10:43

本帖最后由 poxiangzi 于 2009-9-13 10:45 编辑

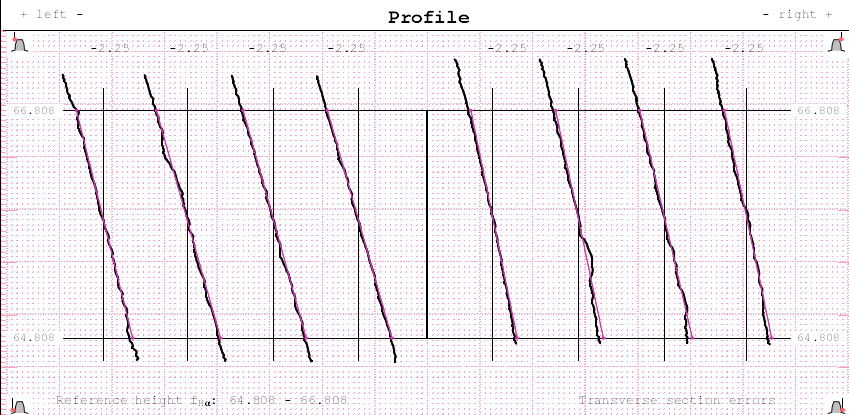

这个问题还得请大家继续讨论，见附图的齿形检测图，为什么齿形检测图的偏向是同一个方向，这个说明什么问题呢？

从图上可以得出一个结论，就是齿形本身的形状误差（ffα）是很不错的，因为测量线很直。但角度误差（fHα）肯定存在问题，请大家讨论。

poxiangzi · 发表于 2009-9-15 20:22

面对实际问题的无助，有没有大侠过来，呵呵。

xibeilong · 发表于 2009-9-15 21:20

不知道楼上的检测报告是如何加工工件的检测报告，不好评论。因为加工方法的不同，形成的原因就有差别。

poxiangzi · 发表于 2009-9-16 20:28

这个倒忘记问了，刚刚检测的一个件，问了再说吧。

lauzigy · 发表于 2009-9-17 10:42

建议：
1、对于修形的齿轮检测，最好是把检测的参数改了，这样才能更直观的看到到齿轮齿形缺陷。
2、这个修形的量的控制是关键，比如说左齿齿顶的凸出量，补偿后工序塌顶，而右齿顶是没有的。这个两要是控制不好，还不如左齿顶做成和右齿顶一样。

lauzigy · 发表于 2009-9-17 10:53

这个问题还得请大家继续讨论，见附图的齿形检测图，为什么齿形检测图的偏向是同一个方向，这个说明什么问题呢？

从图上可以得出一个结论，就是齿形本身的形状误差（ffα）是很不错的，因为测量线很直。但角度误差 ...
poxiangzi 发表于 2009-9-13 10:43

登录/注册后可看大图

==================================
不见的这个图会有什么问题，只因楼主没有描述清楚。要是这个图对于双压力角齿轮来说，根本不是问题。一侧大压力角，另一侧小压力角。提高齿轮承载能力与噪音。

yuchunjin · 发表于 2009-9-17 18:28

本帖最后由 yuchunjin 于 2009-9-17 18:33 编辑

==================================
不见的这个图会有什么问题，只因楼主没有描述清楚。要是这个图对于双压力角齿轮来说，根本不是问题。一侧大压力角，另一侧小压力角。提高齿轮承载能力与噪音。
lauzigy 发表于 2009-9-17 10:53

登录/注册后可看大图

非常同意这种说法，另外你可以检查一下刀架的旋转角度是否有误？对于这种情况是很好找原因的，因为曲线比较规则，我认为最难解决的曲线是弯弯曲曲且不规则的曲线，引起此误差的原因比较多。

lanhaifuyun · 发表于 2009-9-19 09:16

我感觉也是加工上出的问题

shuaizhan · 发表于 2009-9-19 12:13

不是感觉，而是肯定是加工上的问题，
加工工序是滚齿的话就是刀具的问题了，别无其他原因。
加工工序是电极，那就是加工过程控制问题，
注塑齿轮的热缩变形使齿轮压力角变大是通病，温控和补偿是缩小变形的有效办法，
齿形、齿向的评定建议用K形图为好。
