齿形检测图，请大家看看是什么问题！

abc123123 · 发表于 2009-1-3 16:44

理论上应该是直线，实际是有偏差，从测量图上看，是对刀具的齿形角作了修正（刀具齿形角小），但你是加工中心上加工的，具体一点，就是程序做了修正。

poxiangzi · 发表于 2009-1-4 21:48

理论上应该是直线，实际是有偏差，从测量图上看，是对刀具的齿形角作了修正（刀具齿形角小），但你是加工中心上加工的，具体一点，就是程序做了修正。
abc123123 发表于 2009-1-3 16:44

登录/注册后可看大图

不是对程序做了修正，是在UG中直接对齿廓曲线进行了修正，7#的图清楚地画出来修形渐开线与未修形渐开线，请参考。呵呵。

zwenguo · 发表于 2009-1-6 19:09

最简单的办法就是看线往那边倒了,一看就是齿顶比较大,所以也就压力角变小了呀!应该属于粗加工的东西

poxiangzi · 发表于 2009-1-7 17:50

最简单的办法就是看线往那边倒了,一看就是齿顶比较大,所以也就压力角变小了呀!应该属于粗加工的东西
zwenguo 发表于 2009-1-6 19:09

登录/注册后可看大图

你的方法比较直观，谢谢。

不过这个不是粗加工的东西，是为了补偿锻造时齿顶收缩特意做的修形、用于锻造预成型模具，7#有详细示意图可以参考，谢谢参与，呵呵。

poxiangzi · 发表于 2009-1-8 22:53

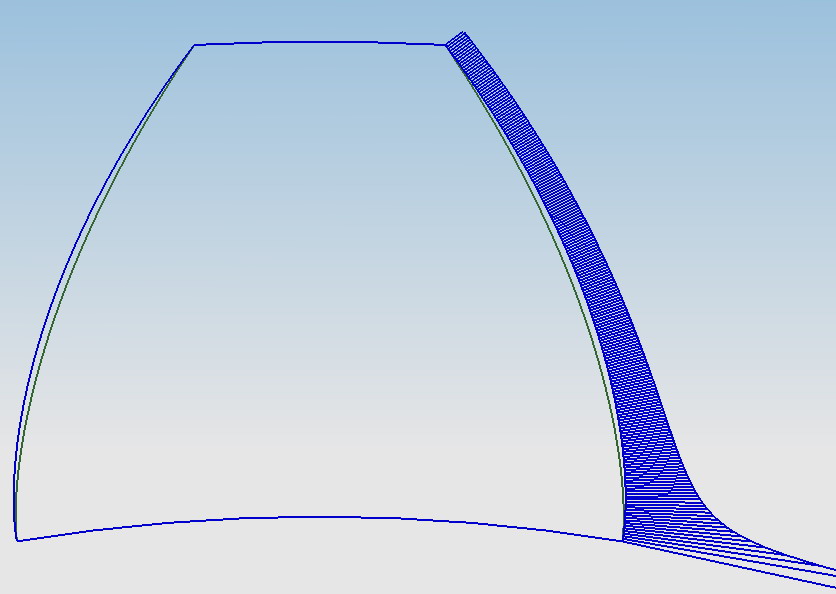

在上一个图，大家看看这种修形渐开线的压力角变化规律，中凸修形，用于剃前修形，我知道有一些剃前滚刀也会做这样的修形，请大家讨论，两幅图，一副是修形示意图，一副是其对应的齿形检测图(电极)。

poxiangzi · 发表于 2009-1-12 23:18

呵呵，没看到人了！自己路过踩踩。

chinalsm · 发表于 2009-1-15 21:16

藏龙卧虎啊

poxiangzi · 发表于 2009-1-29 17:40

呵呵，各位新年好！

poxiangzi · 发表于 2009-8-24 23:12

本帖最后由 poxiangzi 于 2009-8-24 23:15 编辑

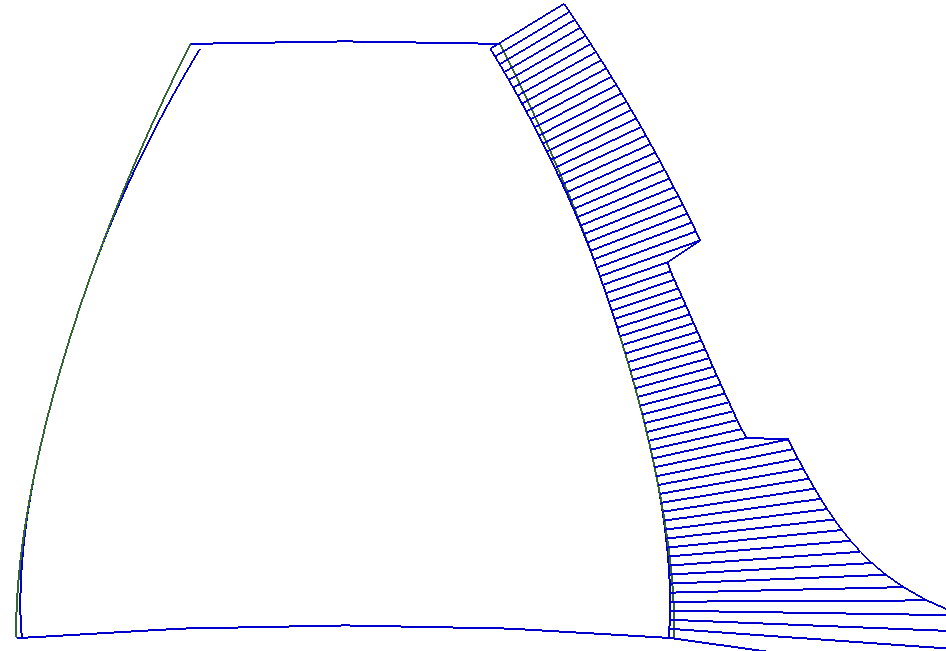

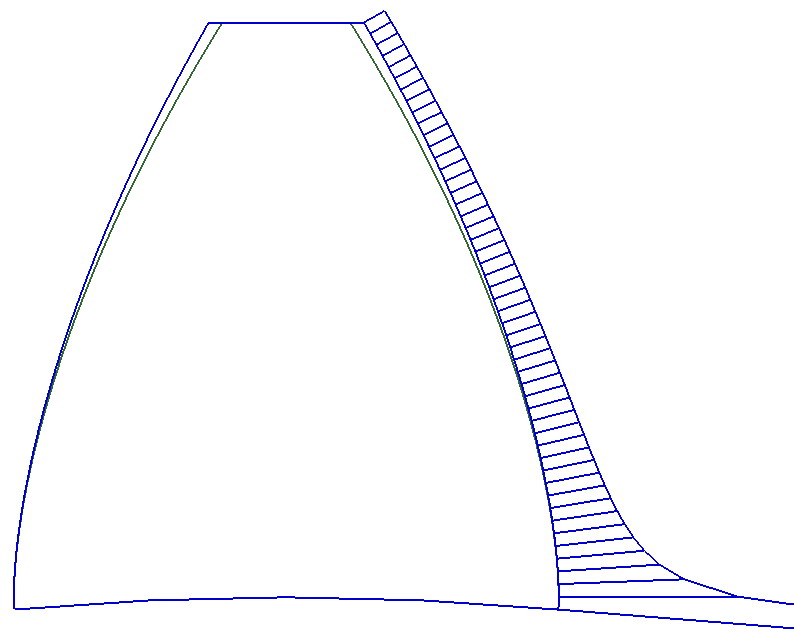

一些理解，供大家讨论。

cjstgm · 发表于 2009-8-30 16:29

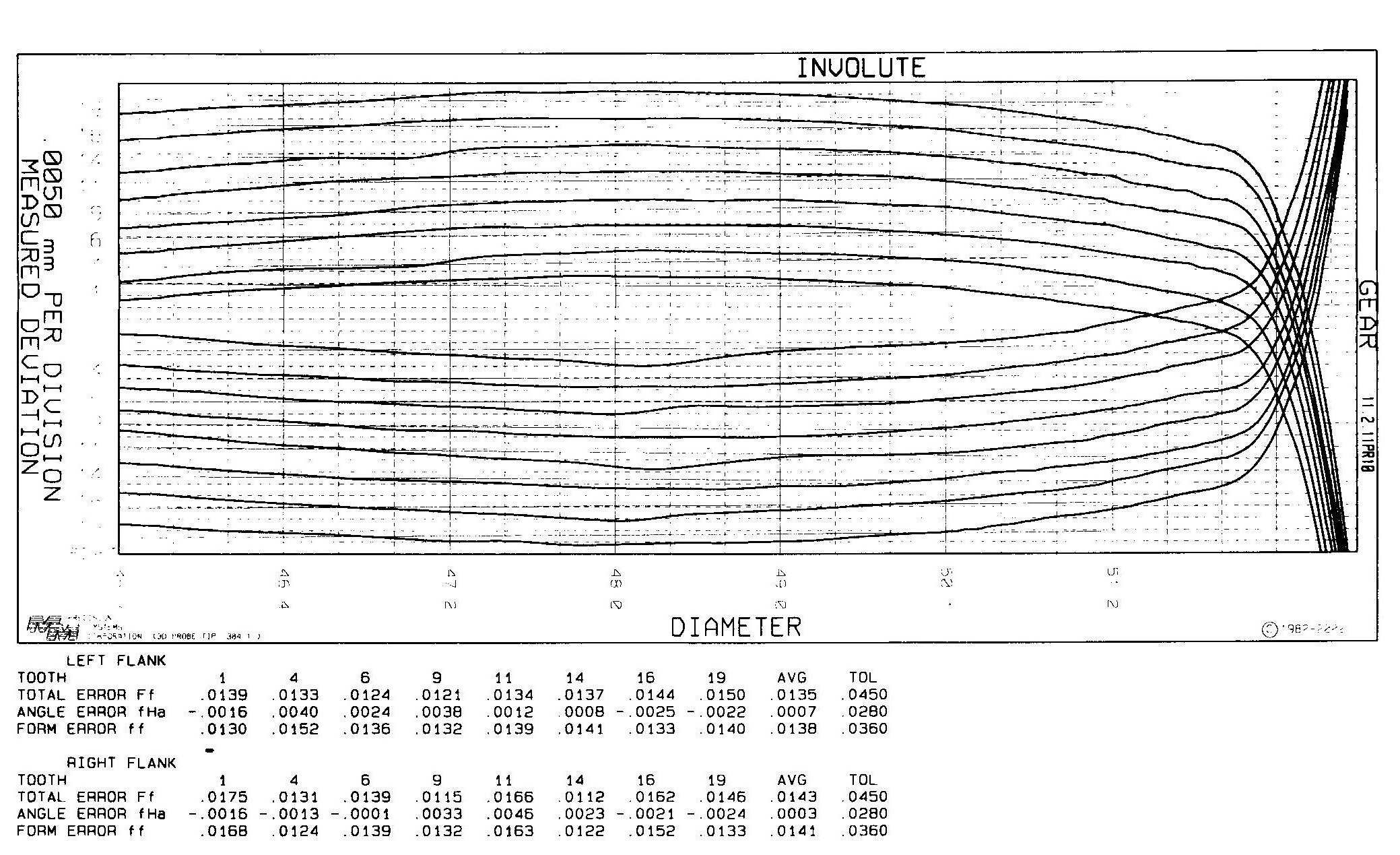

该图形只是齿形的检测，相关的符号意义：
Fα---齿形（齿廓）总误差
ffα--齿形形状误差
fHα--齿形角度误差
class--精度等级
class12/6--齿轮精度要求6级，实测为12级
