【抄数题】根据3D反算参数

zbq2334

franking123456 发表于 2016-6-2 02:07
请问压力角是如何求出的？

因为pb=pi*mt*cos(alpha_t)，alpha_t不唯一。

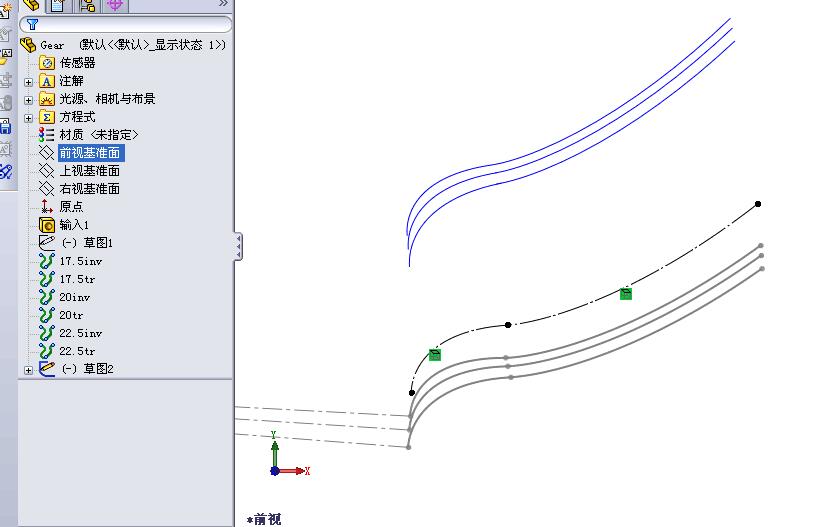

分别以alpha_n=17.5  =20  =22.5deg做出渐开线和过渡曲线，与原图中的渐开线和
过渡曲线进行比对，取吻合度较高的曲线的alpha_n，本案取20deg，这也是模拟真
实测绘的模式。
见下图

zbq2334

强调一点，本案基于同一基圆，alpha_n=17.5  =20  =22.5deg时，渐开线是一样的，不同的是齿根过渡曲线。吻合度较高是指过渡曲线，alpha_n=20deg时过渡曲线吻合度较高。
从另一方面来看，alpha_n=20deg时分度圆位于齿全高的标准位置，即无变位的位置。单个齿轮的变位的考察，主要看齿根过渡曲线的影响。alpha_n=20deg，无变位时，既然过渡曲线吻合，又何必要取有变位的其他alpha_n呢！

franking123456

zbq2334 发表于 2016-6-2 10:45
因为pb=pi*mt*cos(alpha_t)，alpha_t不唯一。
分别以alpha_n=17.5  =20  =22.5deg做出渐开线和过渡曲线 ...

谢谢。
不过按我的理解，渐开线的形状由基圆大小确定，所以不管采用17.5°或20°或22.5°作为分度圆压力角，做出来的渐开线形状应都是一样的，再设计不同的变位系数也能得到同样的齿廓。

franking123456

zbq2334 发表于 2016-6-2 15:25
强调一点，本案基于同一基圆，alpha_n=17.5  =20  =22.5deg时，渐开线是一样的，不同的是齿根过渡曲线。吻 ...

对的，无变位最好。

FFMen

压力角可以解方程求出来的

FFMen

我是知道模数和螺旋角的情况下求的

mrmrw

感谢各位的顶贴！没想到这个小帖子竟然能让这么多同仁支持！
******************
我发这个帖子的初衷是一个朋友给的3D，他的客户不提供参数，要求他按照3D来加工齿轮，我觉得这个客户挺奇怪的，我就帮着算一下。其实难度倒是不大，关键是很少有人会这么折腾，也算是工作中的一个小特例。——做加工的不好搞，客户的理由总是千奇百怪！哈哈……
