【抄数题】根据3D反算参数

zbq2334 · 发表于 2016-5-27 21:14

论坛好像给我加了点贡献值，是什么意思不懂，马版主能大概解释一下吗?麻烦您了。

FFMen · 发表于 2016-5-27 21:18

本帖最后由 FFMen 于 2016-5-29 20:57 编辑

刀疤五发表于 2016-5-26 22:59
顶马版主:我也来一个抄数题(难度级别:高)

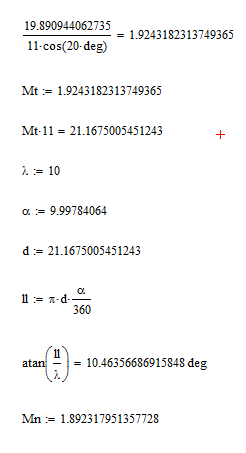

先算基圆

再求螺旋角模数

最后逆向一下

圆整到20°

据输入有误差，修正了一下

刀疤五 · 发表于 2016-5-28 17:50

论坛牛!
尽是武林高手.

woodee · 发表于 2016-5-29 15:30

刀疤五发表于 2016-5-28 17:50
论坛牛!
尽是武林高手.

老洪，第三点的Y坐标值，似乎=11.306，作为此渐开线圆柱斜齿轮的抄数来讲，是个更为准确的值。
我是先看错了，一直按11.306计算的，结果发现反算点坐标，偏差要小于以11.305计算的0.01个数量级。

zbq2334 · 发表于 2016-5-29 17:04

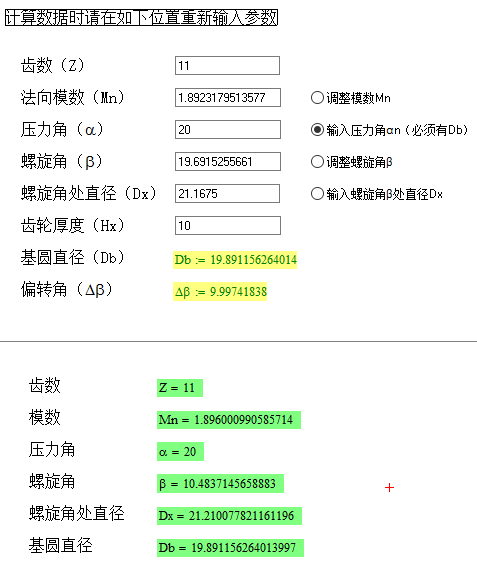

woodee版主，我用自推导的式子算的，我分析y3=11.305或11.306似乎不会影响计算偏差，可能我没有理解您的意思。贴个图请指导。（在20楼我有发过） QQ截图20160529164635.jpg

刀疤五 · 发表于 2016-5-29 22:29

本帖最后由刀疤五于 2016-5-30 00:06 编辑

zbq2334 发表于 2016-5-29 17:04
woodee版主，我用自推导的式子算的，我分析y3=11.305或11.306似乎不会影响计算偏差，可能我没有理解您的意 ...

先想出题,确信有解且只有唯一解.就发贴了.
两点能决定一条渐开线(即Rb),再来第三点,则齿厚有了,再来第四点,则导程有了.然后,限制AN=20.则只有唯一解.

我的方法是:如下图示

先求每个点对应的r,q(规定q为与正Y轴夹角,顺时针为正)
当rb已知后,a为此点的压力角,如a1为第1点的压力角.

zbq2334 · 发表于 2016-5-30 08:41

同思路。以1,2点求出rb;加上3点求出st;加上4点求出pz。其他属普通计算。

zbq2334 · 发表于 2016-5-30 11:25

回帖是个好习惯

woodee · 发表于 2016-5-30 19:22

刀疤五发表于 2016-5-29 22:29
先想出题,确信有解且只有唯一解.就发贴了.
两点能决定一条渐开线(即Rb),再来第三点,则齿厚有了,再来第 ...

上次用UG内置表达式做的，一个角度值输错了。

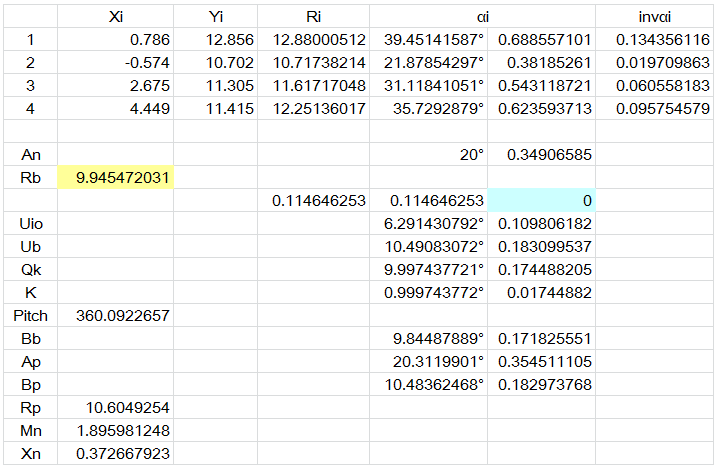

今天用excel做了一下，参数都能对上：

franking123456 · 发表于 2016-6-2 02:07

zbq2334 发表于 2016-5-23 21:46
法向模数mn=0.6748 法向压力角Alpha_n=20deg 螺旋角Beta=19.91326deg 基圆db=12.0479 导程pz=1 ...

请问压力角是如何求出的？
