【分享】基于MathCAD的交错轴斜齿轮副设计方法

mrmrw · 发表于 2016-3-7 11:07

yansijie 发表于 2016-3-4 08:29
我是先按照斜齿轮的公式计算出变位系数之和，然后再分配变位系数，不知道这是否适用于蜗杆与斜齿轮？

公式中都给出来总变位系数的求解方法，您为什么还要按斜齿轮的求？
至于分配方法，取决于设计者！

yansijie · 发表于 2016-3-7 19:52

mrmrw 发表于 2016-3-7 11:07
公式中都给出来总变位系数的求解方法，您为什么还要按斜齿轮的求？
至于分配方法，取决于设计者！

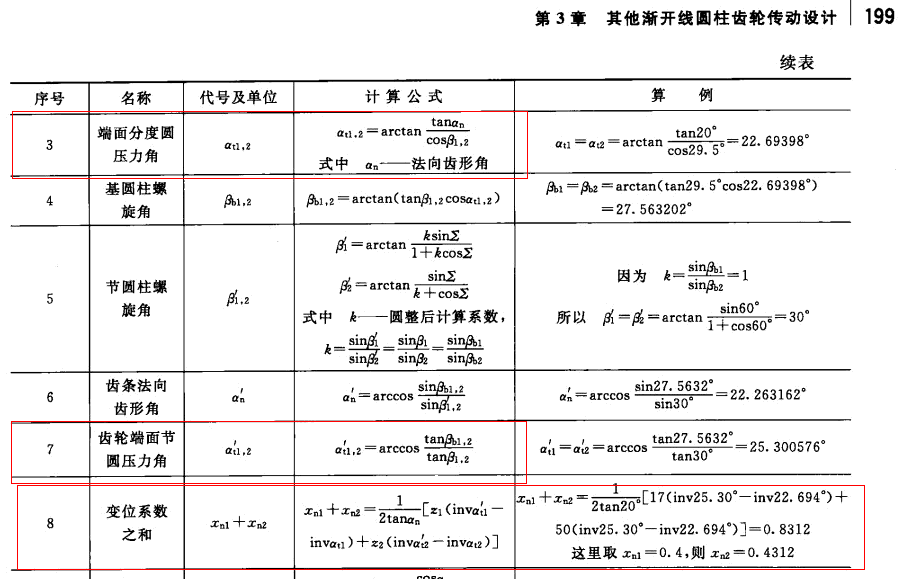

非常感谢，主要是前面被手册上的总变位系数误导了，算出来老是等于0，所以才考虑用斜齿轮公式计算的。仔细看了版主用mathcad编写的求解过程，再用matlab算了一遍，终于明白了，就是版主说说的“节圆与分度圆的角度不相等”

mrmrw · 发表于 2016-3-8 08:04

在蜗杆斜齿轮副设计中，常用的材料是：①蜗杆采用40Cr，②斜齿轮采用均聚聚甲醛POM，如Delrin 100P /500P，或者Tenac 3010/MG210等。基于强度平衡的理念，通常是将蜗杆减薄，斜齿轮加肥。这种设计可以采用扩展齿廓+大变位的方式来灵活设计。
上面给出的例子都是这样子的。
关于加肥减瘦型蜗杆斜齿轮用到的扩展齿廓方法，可以参考《扩展齿廓的定义及其应用》一文。

yansijie · 发表于 2016-3-28 15:27

马老师，读了您写的“扩展齿廓的定义及其应用”，里面写了未变位的交错轴计算，如果我的蜗杆与塑料斜齿轮有径向变位又是怎么计算？

mrmrw · 发表于 2016-4-1 22:27

yansijie 发表于 2016-3-28 15:27
马老师，读了您写的“扩展齿廓的定义及其应用”，里面写了未变位的交错轴计算，如果我的蜗杆与塑料斜齿轮有 ...

这里给出的公式就是解决这个问题的，扩展齿廓应用到角变位设计中就可以了！

cw118876 · 发表于 2016-5-31 17:06

楼主好人！！！！！！！1111

yhdcx · 发表于 2016-7-5 10:05

在这里的a w是什么？

yhdcx · 发表于 2016-7-5 10:21

我知道了。。谢谢~~~

jixiexuejian · 发表于 2016-7-26 13:57

本帖最后由 jixiexuejian 于 2016-7-26 14:17 编辑


β1和β2是什么角度那？

mrmrw · 发表于 2016-7-26 21:32

jixiexuejian 发表于 2016-7-26 13:57
β1和β2是什么角度那？

两个斜齿轮的螺旋角啊！
