内啮合油泵的内外转子用粉未冶金好

hyfjy

低调 发表于 2012-7-26 16:33


登录/注册后可看大图

费老师能用你的软件 帮我绘制一组齿轮图形码？ 需要哪些参数？？

齿数，大小径，偏心距，足亦
如果考就的话，还得给出节圆啮合角，如果对齿顶的二次共轭曲线位置有要求的话，还得给出外转子的曲率半径，这些一般设计人员都不是太熟悉。

低调

hyfjy 发表于 2012-7-26 20:43


登录/注册后可看大图

齿数，大小径，偏心距，足亦
如果考就的话，还得给出节圆啮合角，如果对齿顶的二次共轭曲线位置有要求的 ...

我实测 外齿： 齿数13 齿顶径59.55 齿根径50.38；内齿：齿数11，齿顶径50.07 齿根径41.14； 偏心距在4.55左右··费老师能帮我生成齿形吗？  非常感谢！！！！
可以的话请发给我邮箱 519503696@qq.com·

hyfjy

低调 发表于 2012-7-28 14:00


登录/注册后可看大图

我实测 外齿： 齿数13 齿顶径59.55 齿根径50.38；内齿：齿数11，齿顶径50.07 齿根径41.14； 偏心距在4.55 ...

初步计算的界面：



计算记录：

内啮合油泵转子计算参数
软件编制：费家怡  计算日期：2012-7-28  22:31:16
本软件计算只限于二齿差内啮合油泵计算

输入参数
外转子齿数： 13
内转子齿数： 11
设计偏心距： 4.21
节圆啮合角： 20
外转子齿形圆半径： 11
内外转子厚度： 15

计算数据
外转子节圆半径 27.365
内转子节圆半径 23.155

设计外转子大径: 59.6
设计外转子小径: 49.8

设计内转子大径: 50.9
设计内转子小径: 41.1

设计外转子节圆弧齿厚: 6.61
设计内外转子齿侧间隙: 0.01

单齿扫掠面积计算

计算面积起始半径: 20.69
计算面积终了半径: 25.45
    单齿计算面积: 27.67
转过一周计算面积: 304.42
        几何排量: 10.2

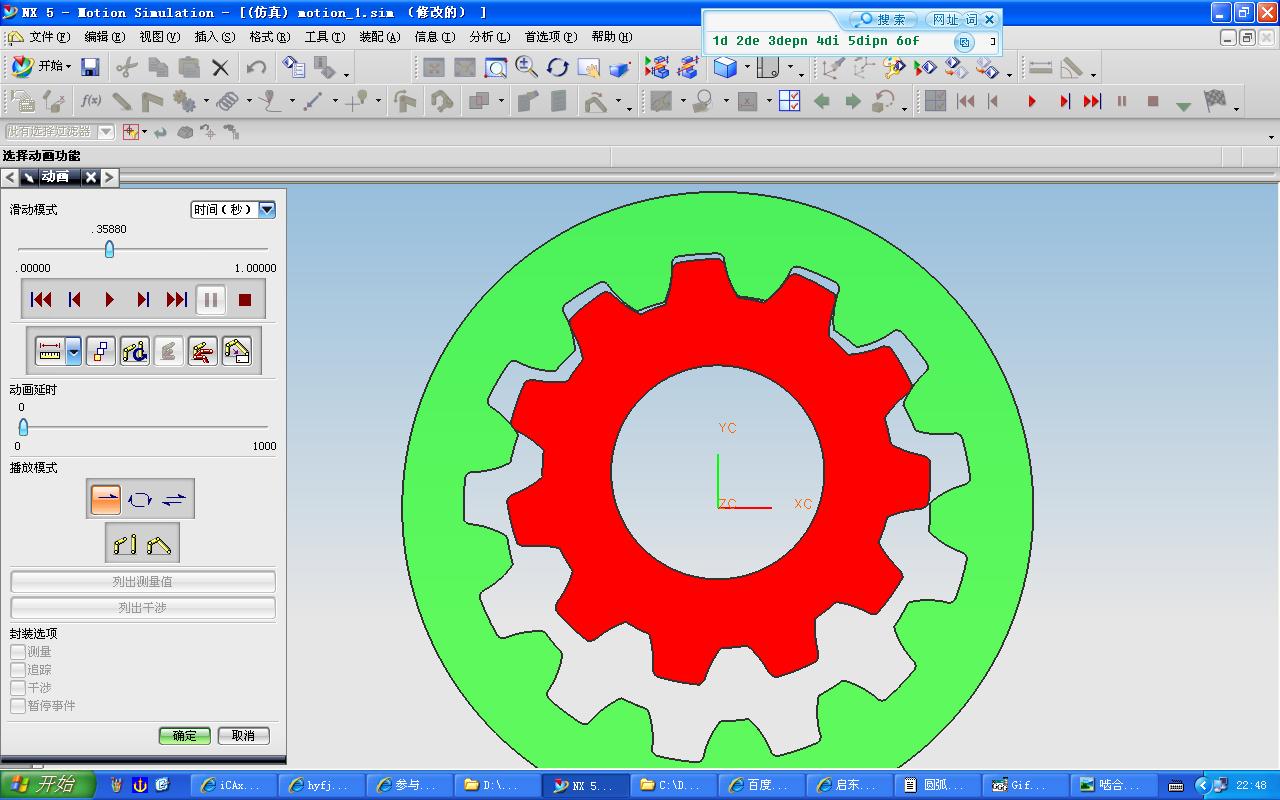

三维啮合图：

低调

hyfjy 发表于 2012-7-28 22:52


登录/注册后可看大图

初步计算的界面：

费老师 做的齿轮 二维图和三维动态图 看的我很是佩服··我对这种齿轮不是很了解···费老师能给我介绍介绍这种齿轮吗？  或者给我点这方面的资料··谢谢！！！

低调

费老师 做的齿轮 二维图和三维动态图 看的我很是佩服··我对这种齿轮不是很了解···费老师能给我介绍介绍这种齿轮吗？  或者给我点这方面的资料··谢谢！！！

freefreemen

实际齿顶都有间隙的，二次曲线意义不大的吧

hyfjy

freefreemen 发表于 2012-8-7 20:37


登录/注册后可看大图

实际齿顶都有间隙的，二次曲线意义不大的吧

齿顶间隙与齿形的顶部二次共轭曲线是二回事，顶部的间隙用来容油，齿形的二次共轭曲线用来封油，缺一不可。

JSHQY2011

我也是做粉末冶金的 我们做的油泵转子，几乎都是用次摆线的啊 设计出来的齿形客户反应也还好啊 望费老师分享一下你的软件 参考一下呵呵

低调

希望费老师将二维图形发CAD格式给我··非常感谢··

hyfjy

低调 发表于 2012-8-12 00:21


登录/注册后可看大图

希望费老师将二维图形发CAD格式给我··非常感谢··

传上你所要求的基本参数，或者你们的模型二维图，我可以重新设计一套参数，做一个试试。谢谢。
