滚齿、插齿、顶切、根切、内外啮合传动————动画

shayumo209 · 发表于 2023-10-11 08:56

感谢分享，下载学习

zengxiaodong · 发表于 2023-10-13 09:30

上传一个9槽8极电机的气隙磁势动画


zengxiaodong · 发表于 2023-10-13 10:56

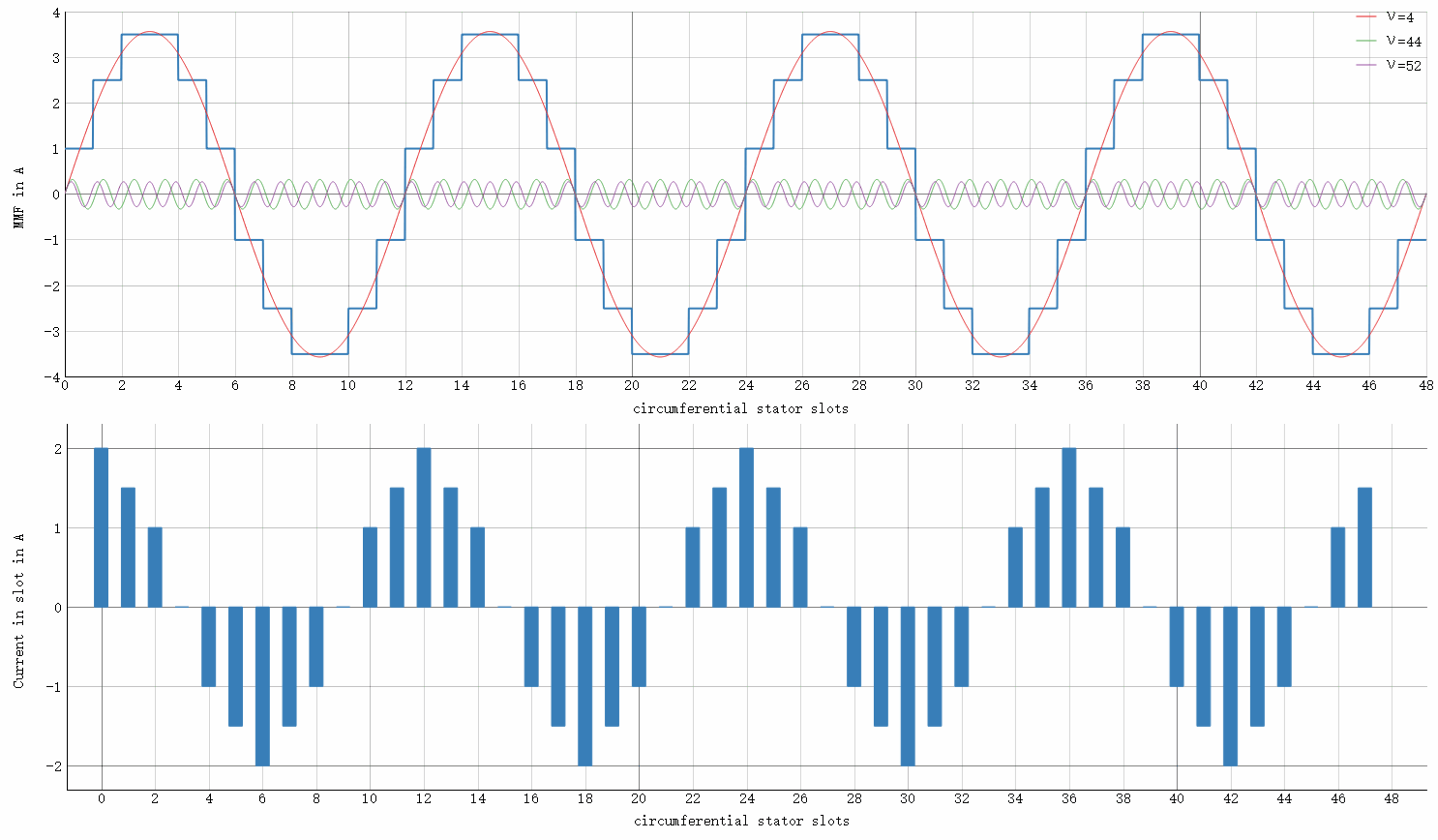

48槽8极、跨距5双层绕组，11次谐波（1阶反转齿谐波）动画


zengxiaodong · 发表于 2023-10-13 13:23

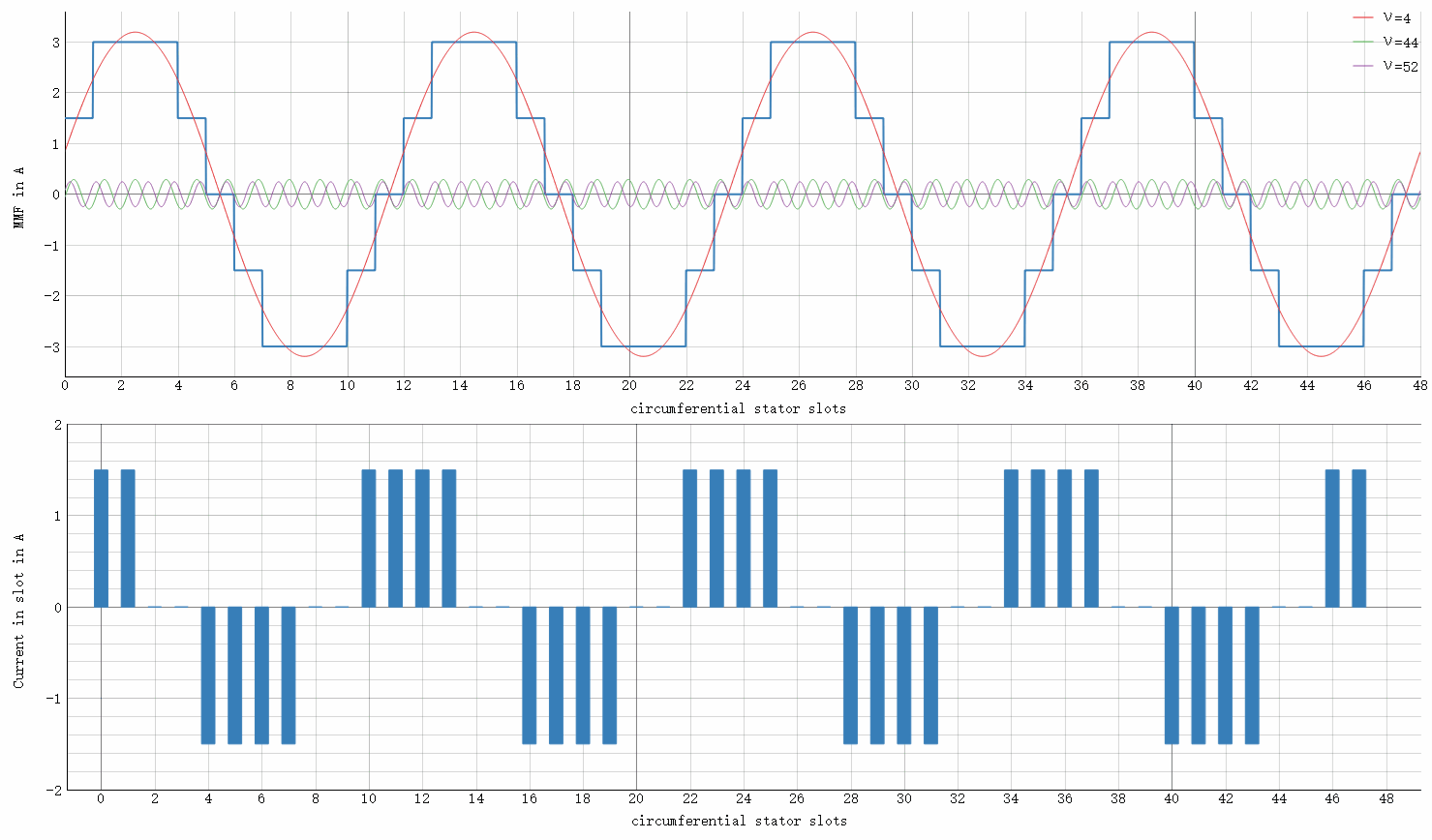

48槽8极、跨距5双层绕组，13次谐波（1阶正转齿谐波）动画


zengxiaodong · 发表于 2023-10-13 15:14

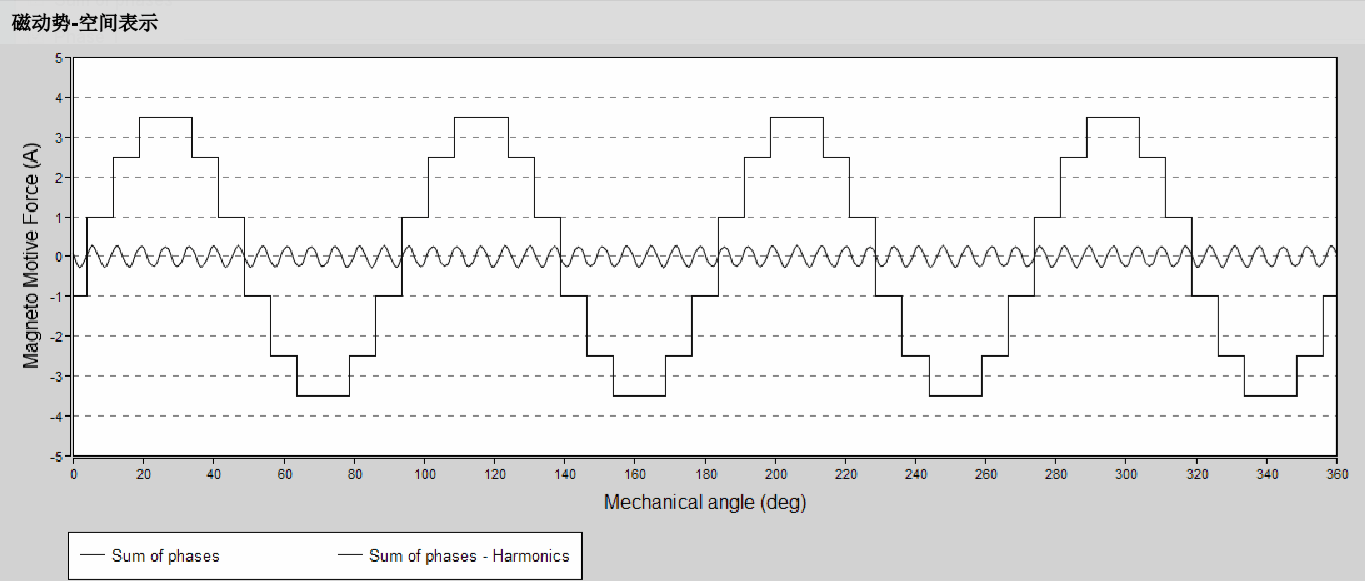

48槽8极、跨距5双层绕组，基波及1阶齿谐波动画


zengxiaodong · 发表于 2023-10-15 08:45

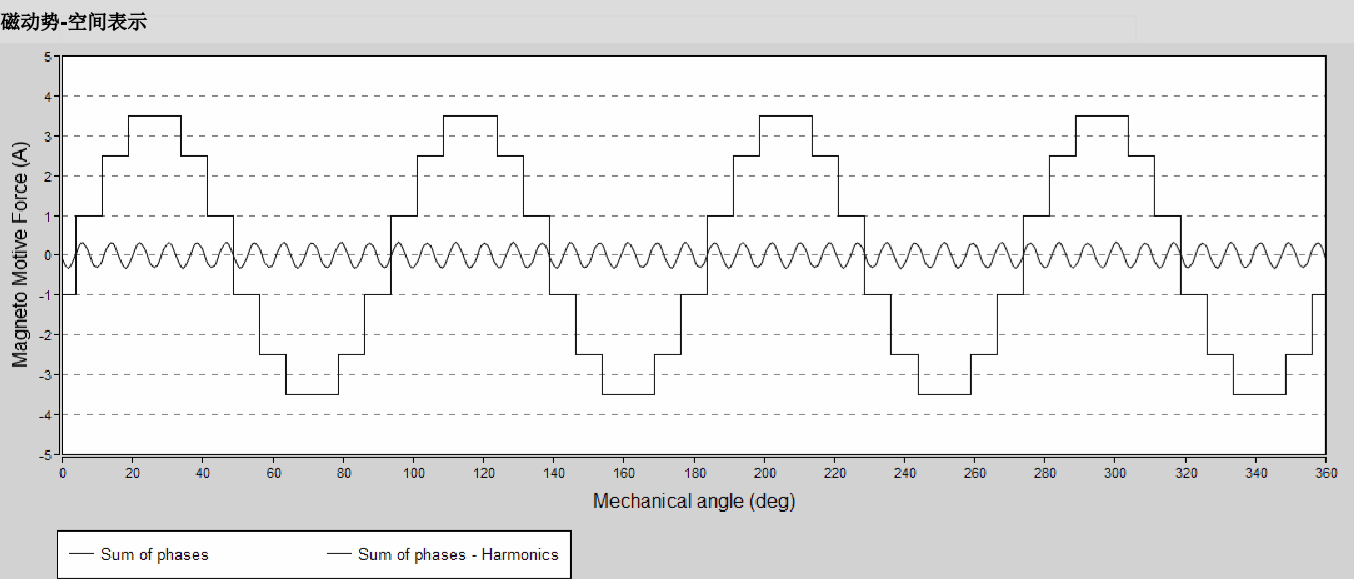

48槽8极、跨距4双层绕组，基波及1阶齿谐波动画


zengxiaodong · 发表于 2023-10-16 08:27

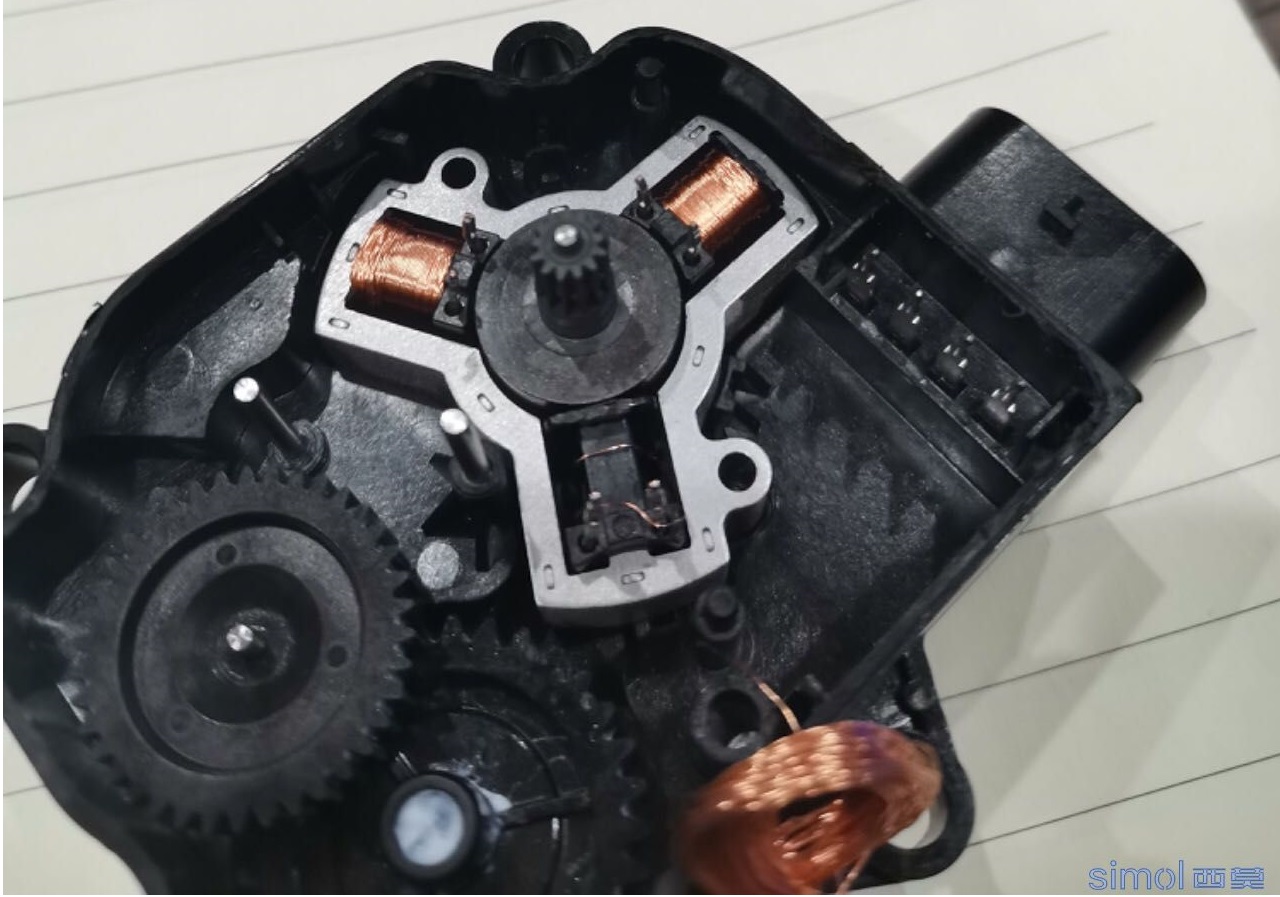

最近有人问到一个奇怪的电机

zengxiaodong · 发表于 2023-10-16 08:36

这个奇怪的电机有各种各样的变形结构

zengxiaodong · 发表于 2023-10-16 08:42

最终结论：

1、上贴所示电机，可以认为是6槽10极电机，也可以认为是9槽10极电机；

2、与其认为是6槽10极电机，不如认为是9槽10极电机。

如果按照6槽10极电机来分析，则短距系数太低，分析的误差较大；而按照9槽10极（空3槽）来分析，则结果非常精确！

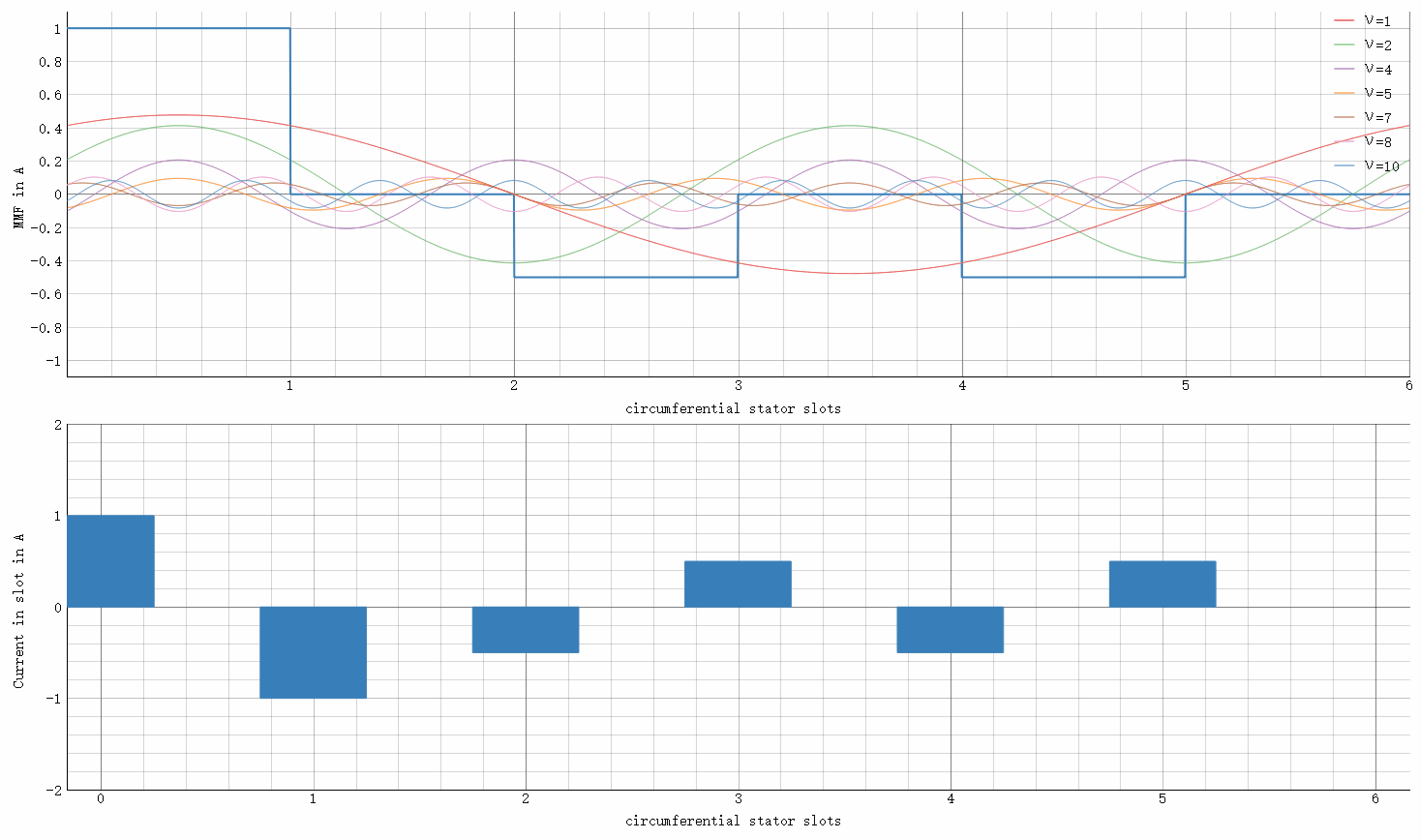

6槽10极分析结果


zengxiaodong · 发表于 2023-10-16 08:43

9槽10极（空3槽）分析结果
