滚齿、插齿、顶切、根切、内外啮合传动————动画

zengxiaodong · 发表于 2021-10-20 16:55

您需要登录才可以下载或查看，没有账号？注册

x

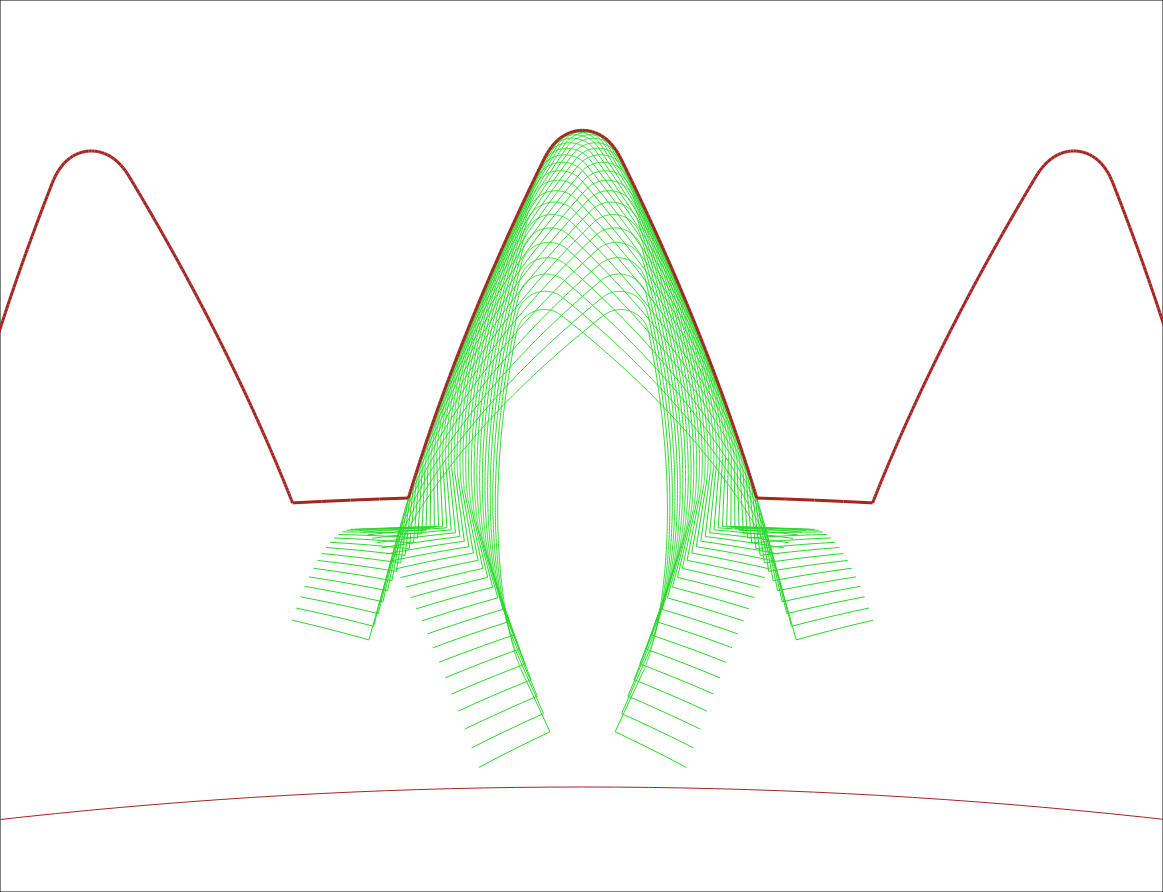

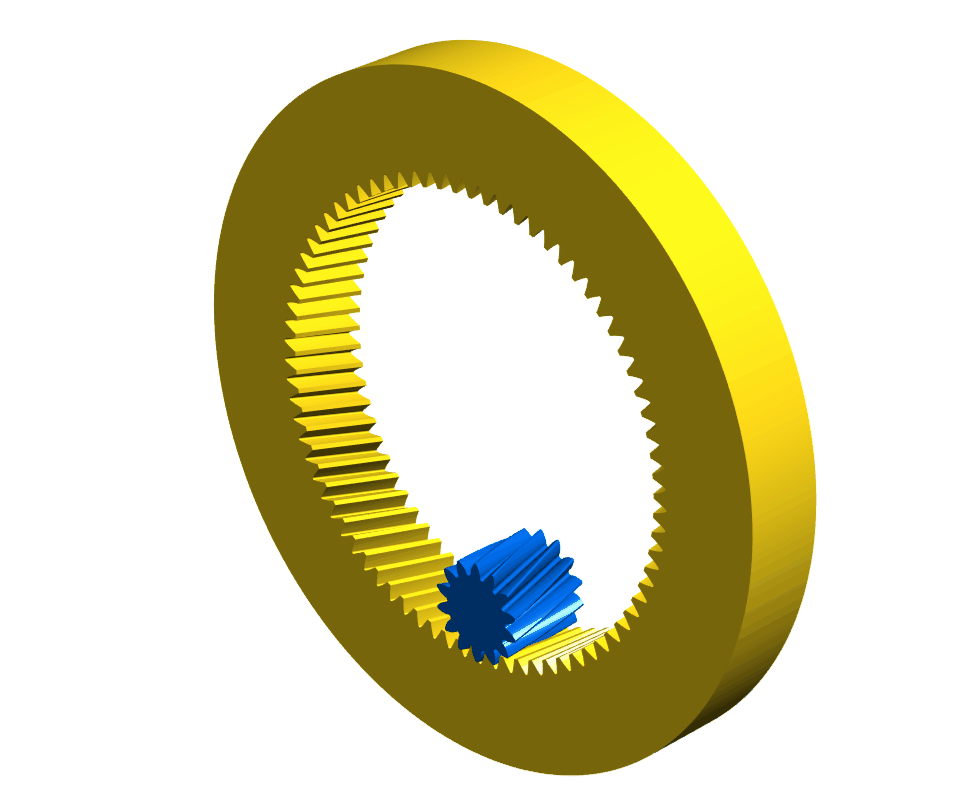

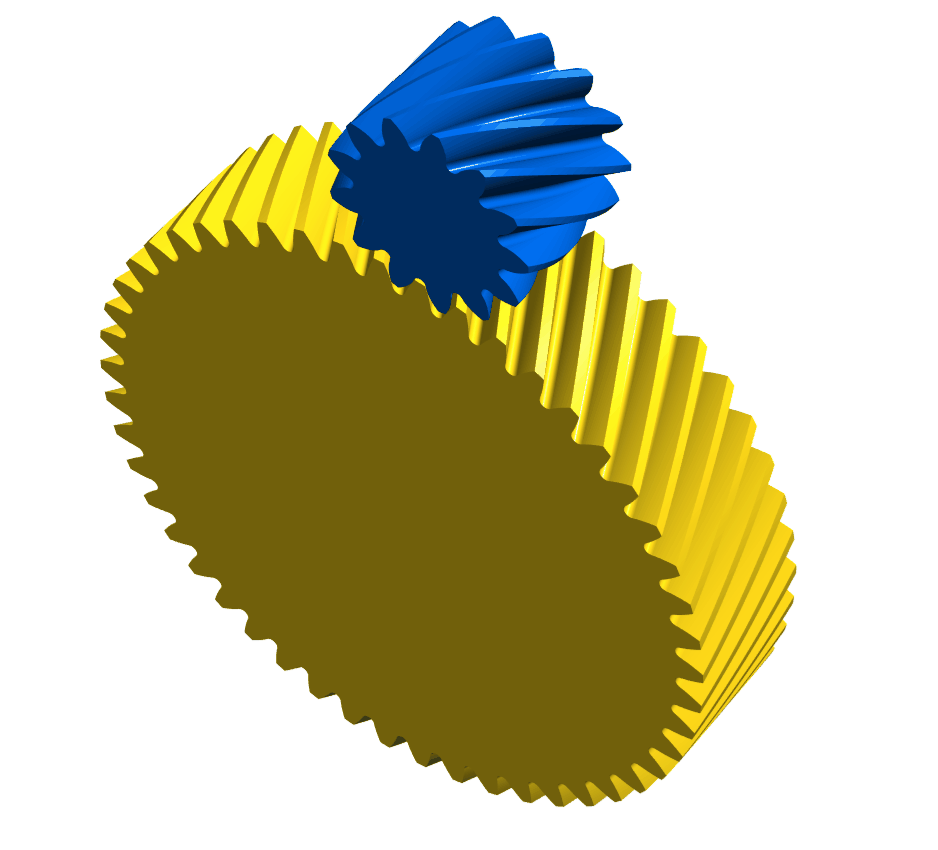

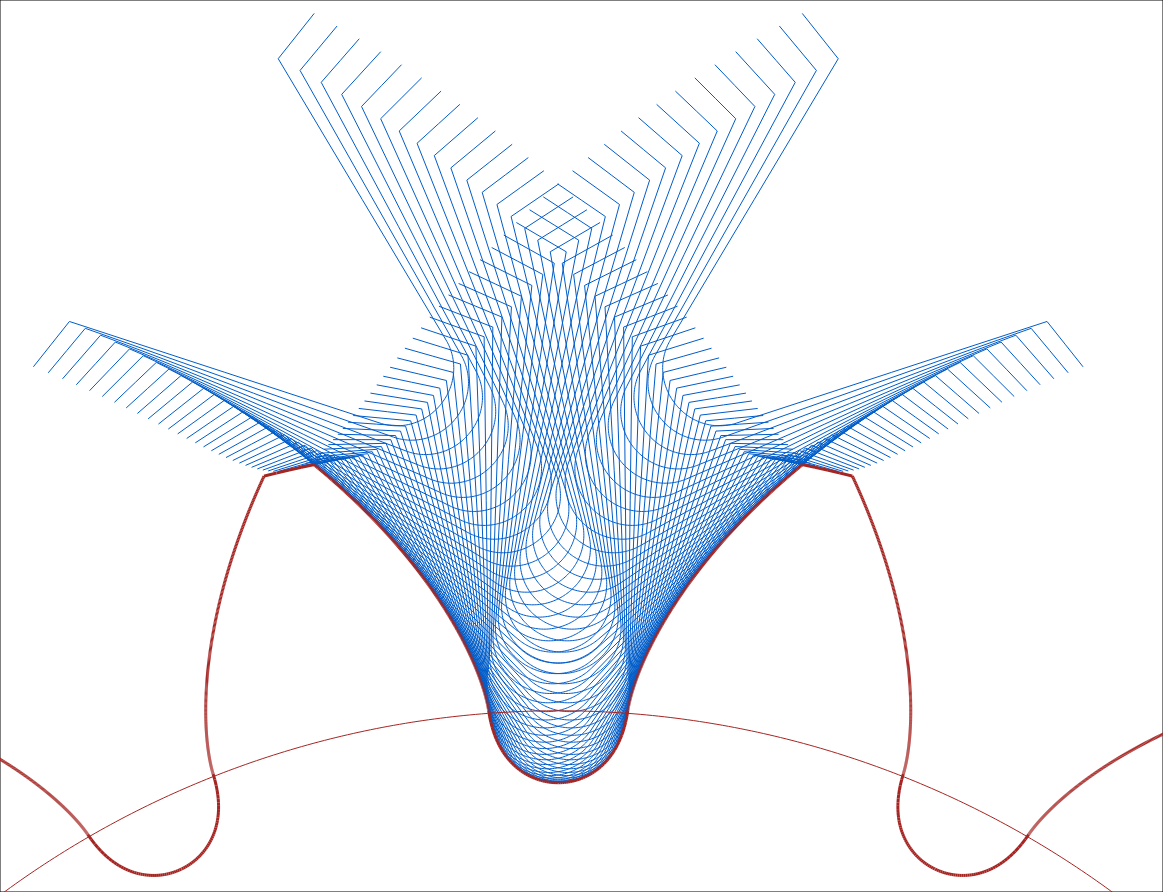

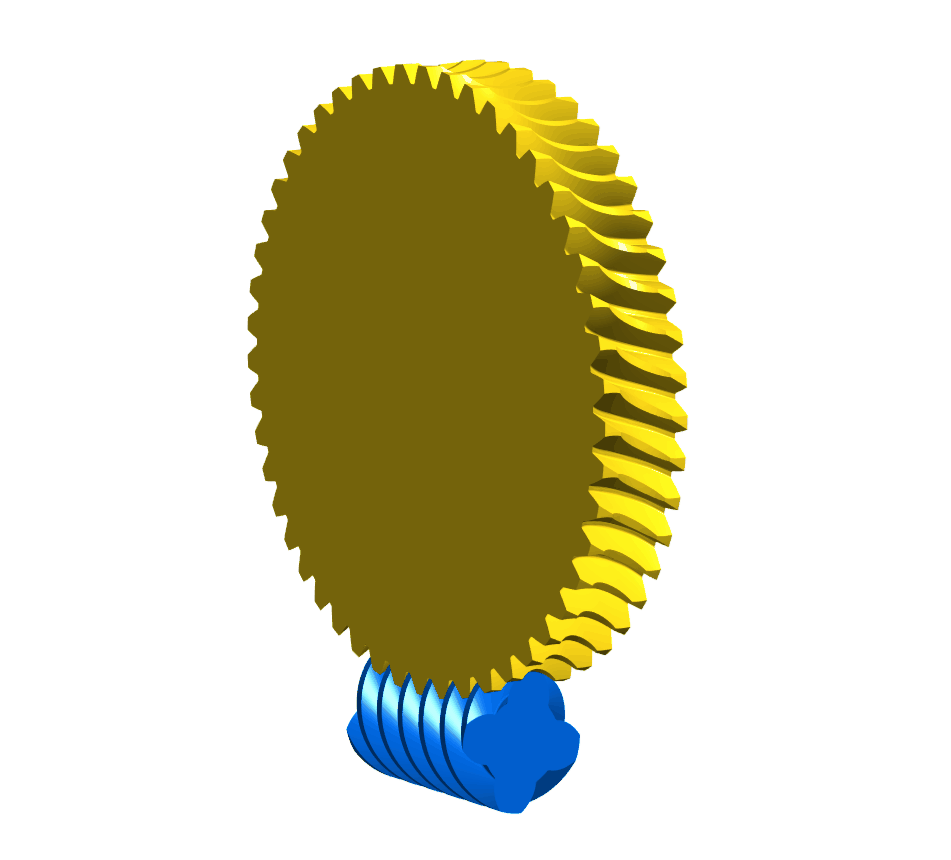

滚齿、插齿、顶切、根切、内外啮合传动，动画

滚齿插齿顶切根切动画.rar (9.33 MB, 下载次数: 281)

zengxiaodong · 发表于 2021-10-20 17:18

zengxiaodong · 发表于 2021-10-20 18:18

zengxiaodong · 发表于 2021-10-20 18:31

michaelyang · 发表于 2021-10-21 09:45

霍霍，围观一下

zengxiaodong · 发表于 2021-10-21 15:39

zengxiaodong · 发表于 2021-10-21 16:01

woodee · 发表于 2021-10-21 16:17

zengxiaodong 发表于 2021-10-21 15:39

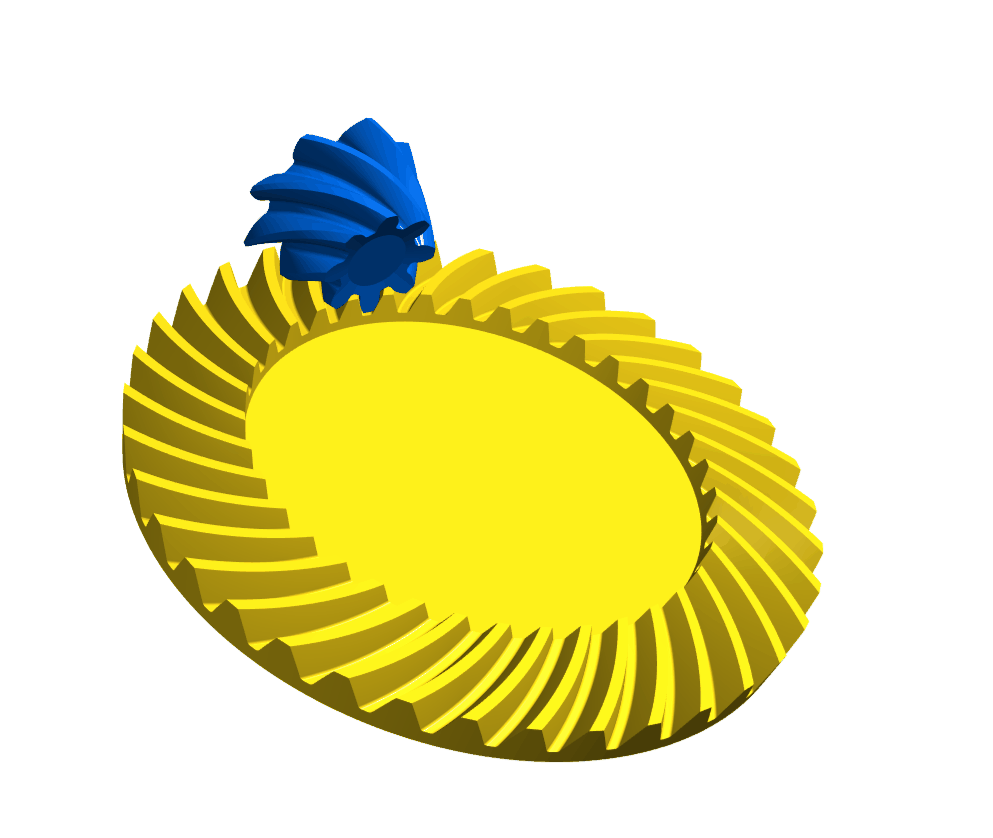

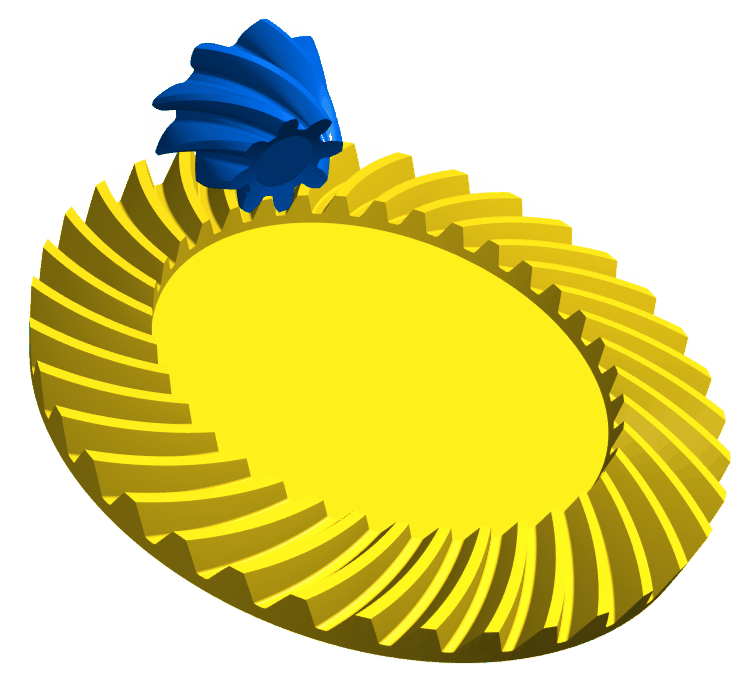

做得都不错。只是这对螺旋锥齿轮副，通常小轮为主动轮，这样的旋转方向，就使得小轮受力向小端，轴向紧固不到位，会使侧隙减小，有无侧隙接触卡死的趋势。
一般情况下，都是小轮的凹面驱动大轮的凸面。这是个最直观明了的判定。

zengxiaodong · 发表于 2021-10-21 16:33

woodee 发表于 2021-10-21 16:17
做得都不错。只是这对螺旋锥齿轮副，通常小轮为主动轮，这样的旋转方向，就使得小轮受力向小端，轴向紧 ...

你太牛了

真的是这样的，实际出过的一个事故案例，是柳州一家厂为广日开发的一款新型减速箱，用于位能性负载驱动，也就是双转向运转但是单向扭矩。

结果在客户认证阶段，进行负载耐久测试时，忽略了这个问题，进行“背靠背”测试时，出现重大事故，轴尾M32的螺母（用于预紧圆锥滚子轴承）都拉断了，整个减速箱解体损坏！

woodee · 发表于 2021-10-21 18:34

zengxiaodong 发表于 2021-10-21 16:33
你太牛了

真的是这样的，实际出过的一个事故案例，是柳州 ...

言重了言重了！

螺旋锥齿轮的旋向问题，教材、手册都有讲到，属于常识。只不过用的较少，不少人看过都忘掉了。

如果小轮有正反转需要，则一定须要校核其装配拉紧螺母的强度。
