滚齿、插齿、顶切、根切、内外啮合传动————动画

zengxiaodong · 发表于 2023-3-13 09:05

前几天论坛上传附件有问题，只能上传很小的附件和图片，稍微大一点的附件（例如2M）都不能上传！

zengxiaodong · 发表于 2023-3-14 17:31

昨天晚上修好了论坛的大附件上传问题，试了一下，确实是可以了。

打算上传一个淘到的环面蜗杆啮合动画

zengxiaodong · 发表于 2023-3-15 07:12

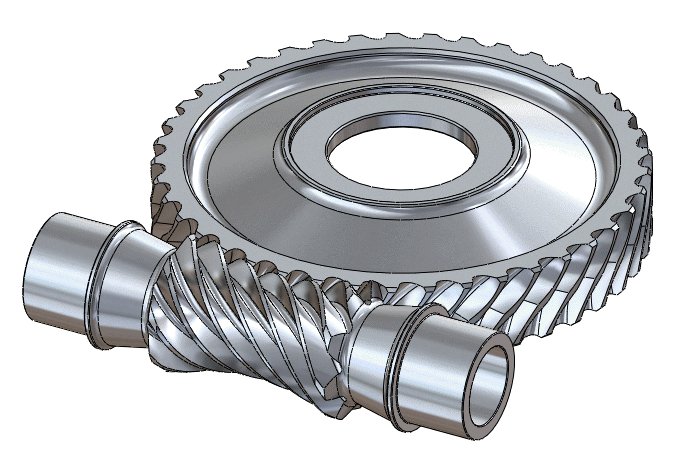

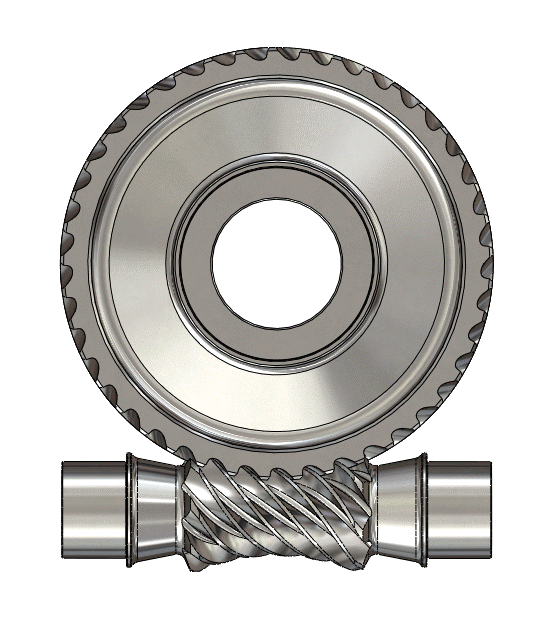

这个环面蜗杆传动，其蜗轮有点奇怪。

我猜测蜗轮是分成2段轴向叠压紧密以后进行精密滚齿，然后装配成啮合副以后，错位旋转蜗轮的2段，使得啮合间隙完全消除（甚至预紧），然后再锁紧蜗轮，从而构成无侧隙的环面蜗杆传动。

zengxiaodong · 发表于 2023-3-16 08:33

非常荣幸，本帖不知道哪一天被盖上了“优秀”红图章，这绝对对得起作者逐帧制作动画所付出的努力了！


zengxiaodong · 发表于 2023-3-17 09:46

zengxiaodong · 发表于 2023-3-21 08:56

zengxiaodong · 发表于 2023-3-22 09:29

这个斜齿轮啮合接触线原理图，如果螺旋角逐渐加大，变成2根蜗杆啮合，会是什么情况呢？

围栏123 · 发表于 2023-3-29 14:37

用什么软件做出来的

zengxiaodong · 发表于 2023-3-30 10:08

围栏123 发表于 2023-3-29 14:37
用什么软件做出来的

绝大部分动画图片都是用Kisssoft制作出来的

围栏123 · 发表于 2023-3-30 10:50

啮合轮廓线呢？
