滚齿、插齿、顶切、根切、内外啮合传动————动画

zengxiaodong

zengxiaodong 发表于 2023-3-1 09:28
同旋向的蜗杆蜗杆啮合传动，两根蜗杆的转向相同，因此啮合接触处相对滑动的速度很大，几乎是线速度的2倍， ...

果然，效率是负数！这是怎么计算出来的？

zengxiaodong

效率负值肯定是一个Bug，但是其绝对值仅有50多一点点，确实是很低的了，按照机械原理，这个效率值几乎就是自锁的临界值了，也就是驱动很难进行！

番茄唐龙

zengxiaodong 发表于 2023-1-28 07:55
power skiving加工外齿轮动画

这个好像不对啊，车齿理论上是空间曲线（车齿刀前刀刃曲线）和曲面共轭的范畴，应该是点接触

zengxiaodong

特殊的啮合，先来一个2根相同蜗杆的平行轴外啮合动画。


特殊之处在于，两根蜗杆螺旋方向自然是一样的，这样的蜗杆传统上应该是空间交错轴、点接触啮合，但实际上也可以实现平行轴、线接触啮合。



请注意，两根蜗杆的转动方向竟然是相同的。

lllccc1111

学习了谢谢。

zengxiaodong

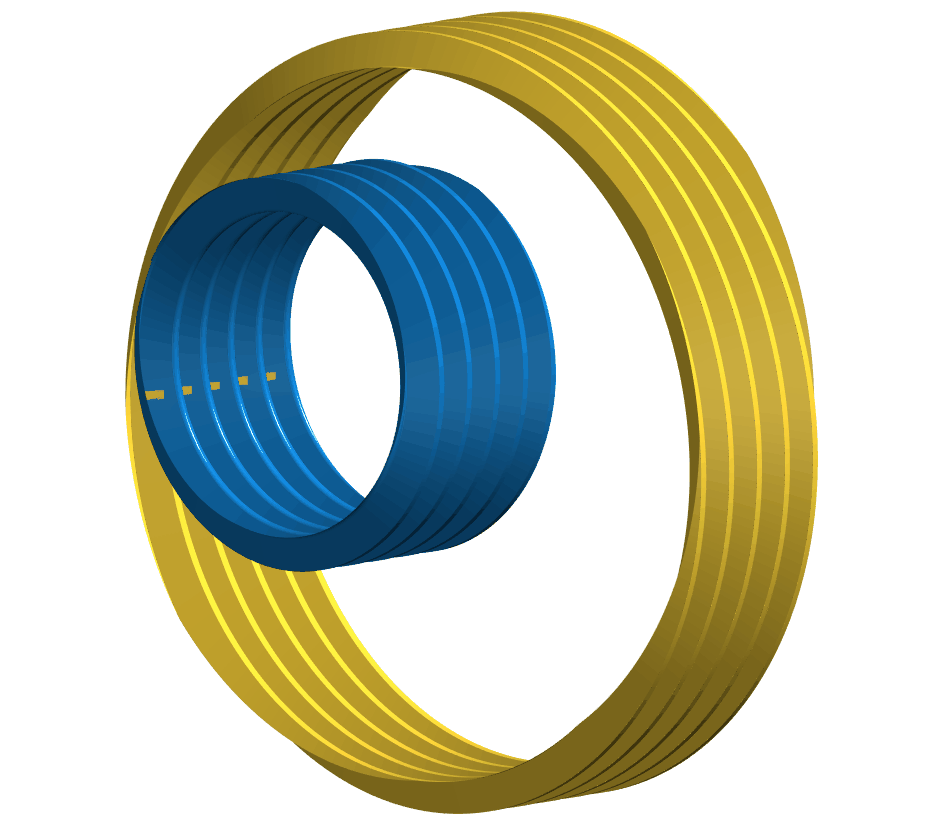

特殊的啮合，再来一个2根蜗杆的平行轴内啮合动画。

特殊之处在于，两根蜗杆螺旋方向是相反的，这样的蜗杆传统上是空间交错轴、干涉而无法啮合，但实际上也可以实现平行轴、线接触啮合。



请注意，两根蜗杆的转动方向竟然是相反的。

zengxiaodong

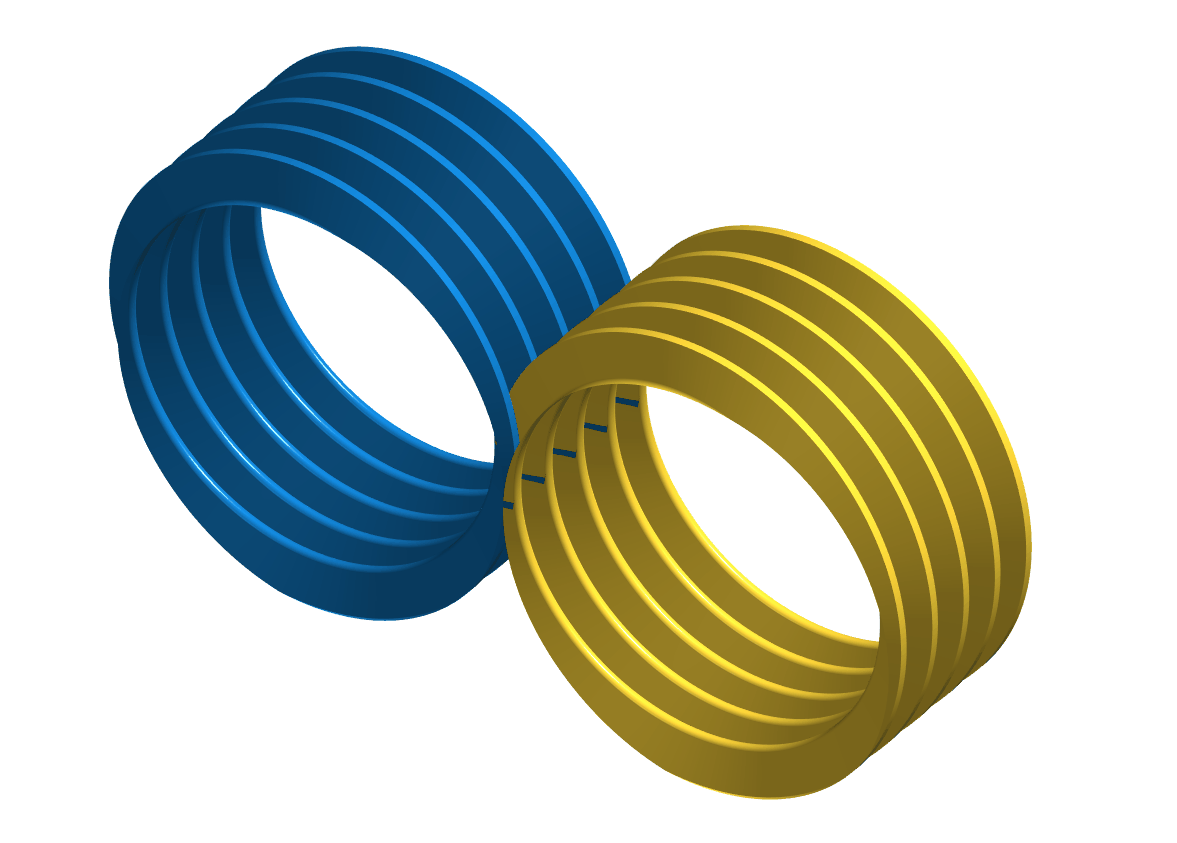

同螺旋旋向蜗杆平行轴外啮合，并不只限于相同蜗杆，也可以是不同齿数的蜗杆外啮合，来实现平行轴线接触啮合。

zengxiaodong

上面几个楼层的特殊啮合方式，其齿面之间相对滑动速度都是很大的，但是Kisssoft把它们当成空间交错轴啮合传动，用当量齿轮的办法来计算齿面滑动的参数，这样计算出来的结果误导性很大！

zengxiaodong

用当量齿轮的办法来计算两大螺旋角斜齿轮交错轴啮合的滑动参数，出现“文不对题”的根源，是速度的方向。

齿面相对滑动速度很大，是因为啮合处齿面切向速度相反；
而轴向速度近乎相等，当量齿轮考察的恰恰是轴向速度。

zengxiaodong

两根蜗杆外啮合，无论是同螺旋方向，还是异螺旋方向，kisssoft都是用当量齿轮的办法计算齿面滑动参数，而且得出的结果相差无几，这是因为两根蜗杆啮合齿面处的轴向速度都是近乎相等的。

但是，两种情况下，齿面之间切向滑动速度却有天壤之别，而这个差别却被无视了！！！

因此，本帖145楼的结论不严谨，需要重新评价！
