卧式内圆磨床节圆定位磨盆齿内孔夹具照片

yxz · 发表于 2009-10-23 15:04

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 yxz 于 2009-10-23 15:30 编辑

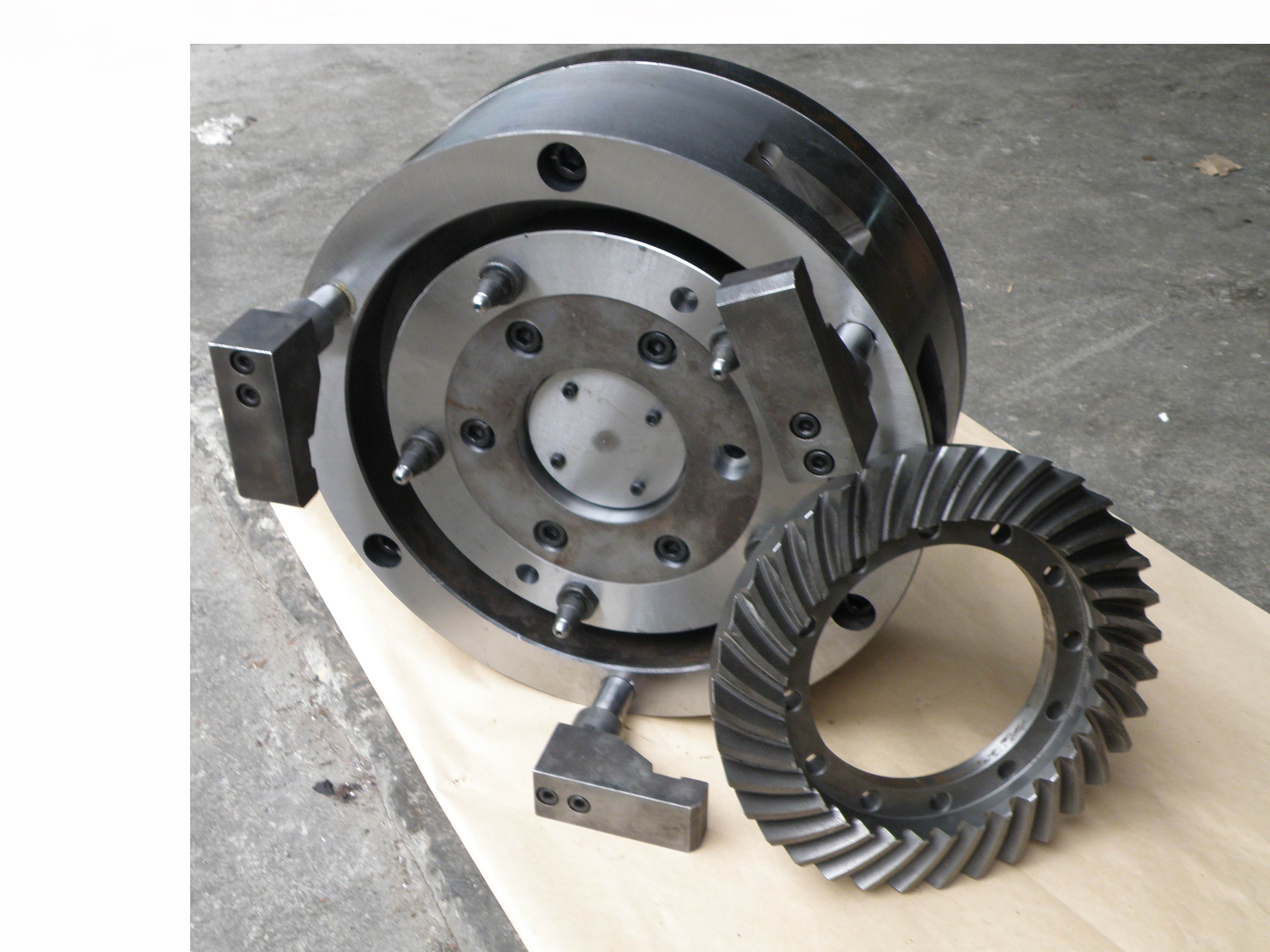

此夹具为成都磨床厂生产的卧式内圆磨床设计，用于磨热后盆齿内孔，五个球头对盆齿节圆定位。机床主轴后面装有油缸，用于夹紧松开零；压板可旋转，在松开时，向外摆开，以便取零件。

lengxiaodong · 发表于 2009-10-23 15:12

看不到照片啊？

wnh · 发表于 2009-10-23 20:05

夹具很好，但是机床主轴需有液压装置。

poxiangzi · 发表于 2009-10-23 20:06

照片很清晰，呵呵，为什么用5个球呢？3个球不是够了吗？

另外照片重复了，先欣赏了。

罗文 · 发表于 2009-10-23 22:22

定位精度怎么样？可持久性呢，对安装精度和制造要求比较严格。能谈谈产品检测结果和工装持久周期吗？

yxz · 发表于 2009-10-23 23:13

回复 5# 罗文

夹具安装好后，球的位置度在0.01以内；球的直径差在0.003以内。如果用一个精度很好的齿轮放在球头上，用表打内孔的跳动，重复地放，内孔的跳动始终在0.02以内。
现在株洲齿轮公司等很多厂家，盆齿磨内孔全部是以节圆定位的，不过用的是立式内圆磨床。更具有优越性。只是立式内圆磨床比较贵。

yuchunjin · 发表于 2009-10-24 13:01

若直齿呢？

yxz · 发表于 2009-10-24 16:46

回复 7# yuchunjin

球头定位对直齿和弧齿来说都是一样的。

yuchunjin · 发表于 2009-10-24 17:40

你介绍的是端面齿轮，若是普通的圆柱齿轮夹具又如何呢？

红豆 · 发表于 2009-10-24 21:57

五个球头是等分的吗？若齿数不是五的倍数呢？
