磨齿齿面一侧齿形出现波浪形（S形）

haha-2024 · 发表于 2024-10-16 20:52

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

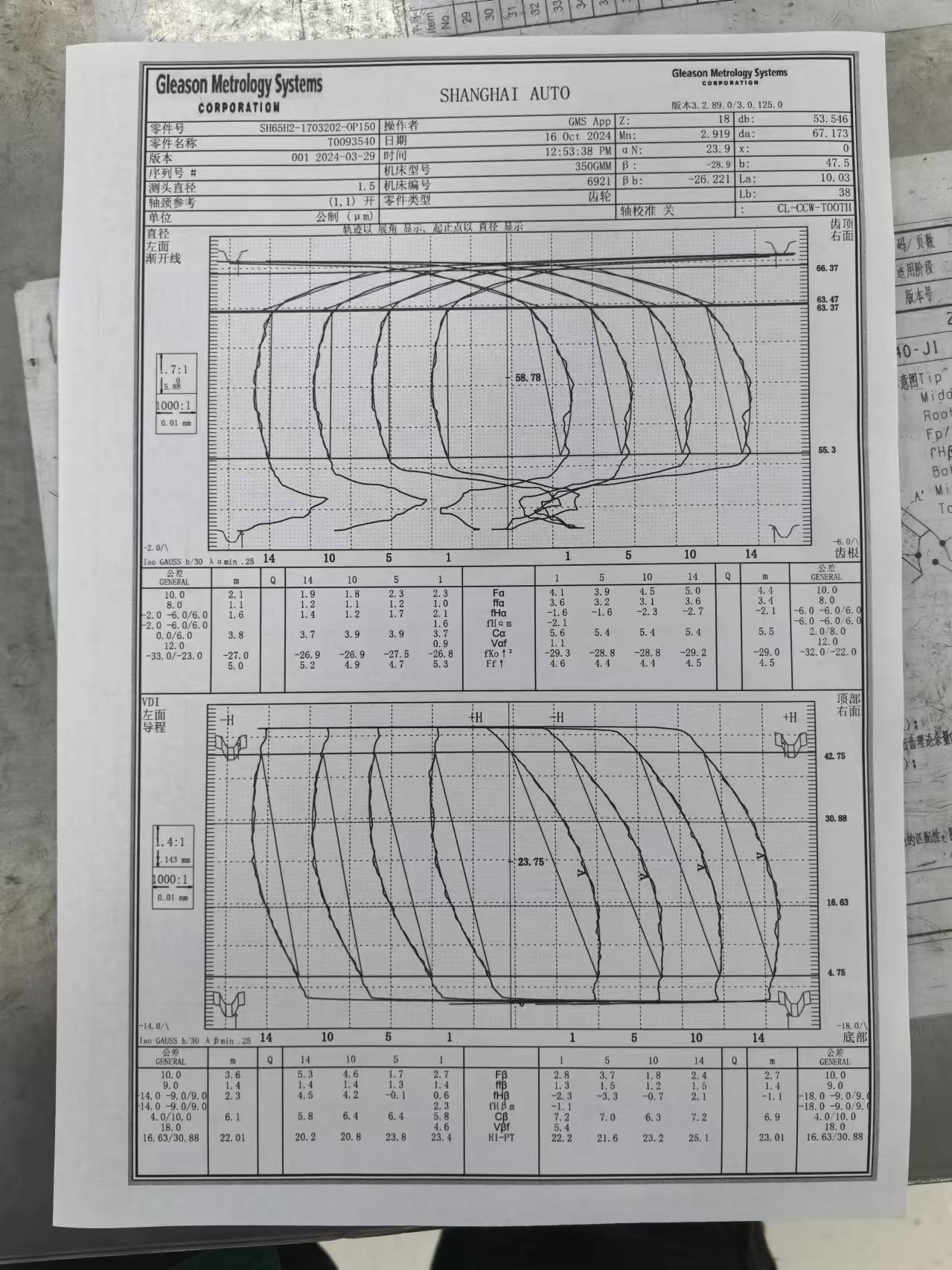

采用蜗杆磨齿，莱斯豪尔RZ260的磨齿机，加工中间轴（Z13齿），不论如何调整参数，齿形还是一侧出现波浪形。试过金刚轮反装，还是报告的右边出现波浪形。

请问各位如何解决？
试验过的方法：
修整金刚轮转速降低，修整余量降低（相当于把砂轮修细）
磨削零件参数转速降低，X轴进给降低。
金刚轮安装端面/径向跳动0.005以内。
金刚轮正反装。
上述办法都无法改变报告右边S形。请问各位大神这是怎么回事，为什么是一侧出现S形。

同一台机床加工其他零件没问题。

lv梦醒 · 发表于 2024-10-20 11:14

可以尝试将砂轮再修一修；

xiexie6885 · 发表于 2024-10-21 10:46

换个砂轮试一试没有呢？调整砂轮头数没有呢？

weip1805 · 发表于 2024-10-21 17:31

用的几头砂轮？磨削条件发来看看

michaelyang · 发表于 2024-10-22 10:20

尝试将砂轮再修一修

cc0408 · 发表于 2024-10-22 10:48

换个砂轮试一试还有没有呢？

changqingshu · 发表于 2024-10-22 13:22

查到原因了吗，解决了吗，你这有可能是螺旋角太大的问题，齿形和齿向都有修形，加上有螺旋角，会过切，干涉，造成的，有没有三截面磨削功能，可以避免！

372953400 · 发表于 2024-11-10 14:40

yhltxy · 发表于 2024-12-28 16:34

哒哒哒哒哒 · 发表于 2024-12-29 18:41

请问解决了吗？感觉楼上说的有道理，这个看起来因为有修形原因，好像有点偏磨
