大家帮忙分析一下，断轴原因

魔力仿真 · 发表于 2024-6-27 08:32

一地鸡毛09 发表于 2024-6-26 22:05
τ许用扭转切应力。可以看看机械设计手册，取45Mpa并没有保守太多吧。即便取得大点，也不过60Mpa，算下来 ...

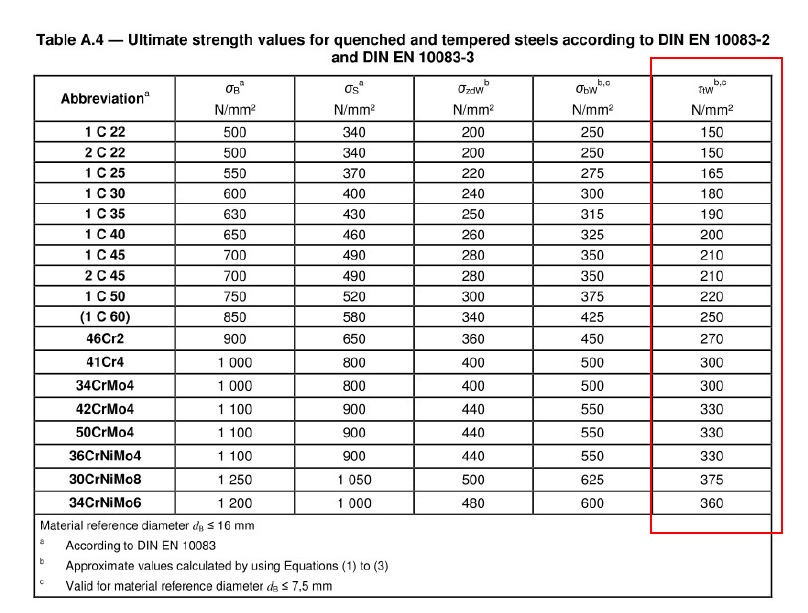

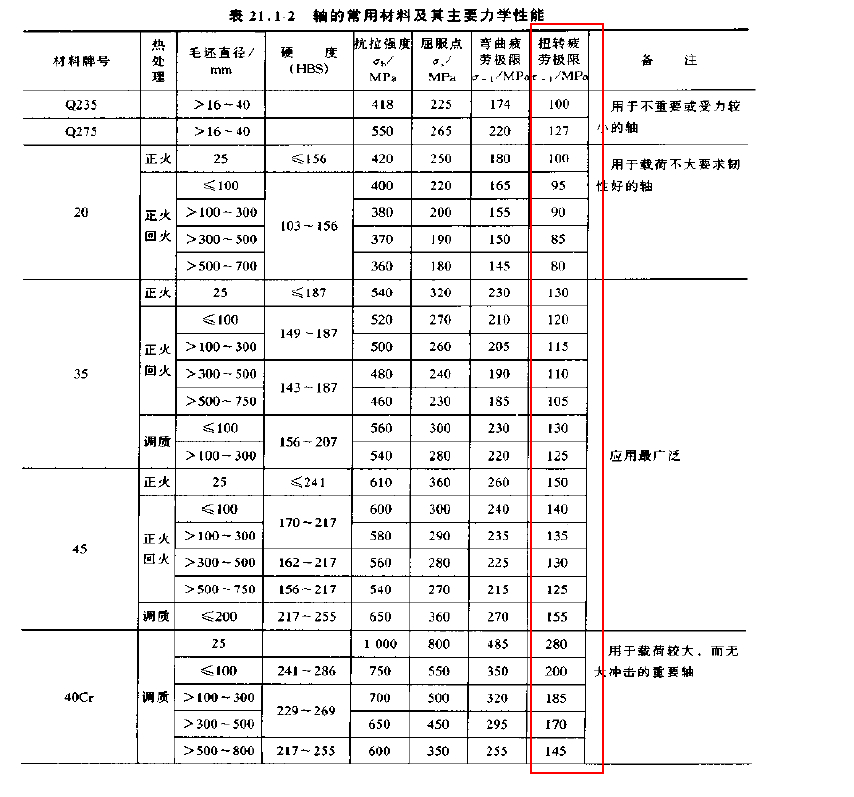

下面是不同材料光轴的扭转疲劳极限，如果许用45的话，安全余量太大了吧。

周建 · 发表于 2024-6-27 09:56

输出轴，花键配合，心部硬度一般在38HRC 左右，受电机发热影响，产生退火效应。输出轴是单件热处理，可以查一下单件是否有异常。输出轴没问题的话，查电机发热是否正常。

CQWZCGB66 · 发表于 2024-9-6 17:14

安全系数1.2？负载有那么精确？

快乐一生13168 · 发表于 2024-9-6 22:39

魔力仿真发表于 2024-6-26 11:27
目前来看，安全系数较充裕，与尺寸设计无关。主要检查加工质量，材料质量，热处理质量，装配质量，受载变形 ...

主要原因是热处理问题，42CrMo材料调质硬度只有18HRC;

番茄唐龙 · 发表于 2024-9-7 07:47

快乐一生13168 发表于 2024-9-6 22:39
主要原因是热处理问题，42CrMo材料调质硬度只有18HRC;

这压根儿就没调质，糊弄呢

hyfjy · 发表于 2024-9-7 10:37

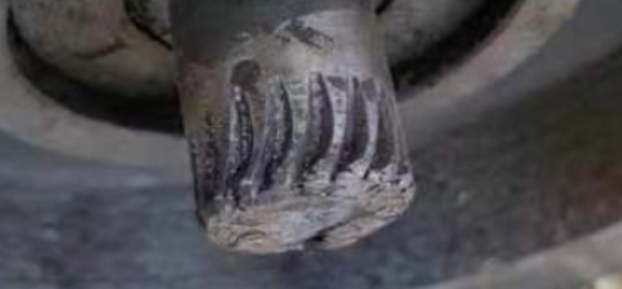

从图片_20240624161408.png，上看，似乎材质的组织有点问题吧，裂纹总是断裂的早期症候，断处的裂纹也比较多，这样的情况，不由得会联想到材质低孽建议做一个截面金相检验，看看原始组织符合国标几级，再跟综一下全热处理过程和热处理金相就可能得出结论了

hyfjy · 发表于 2024-9-7 10:46

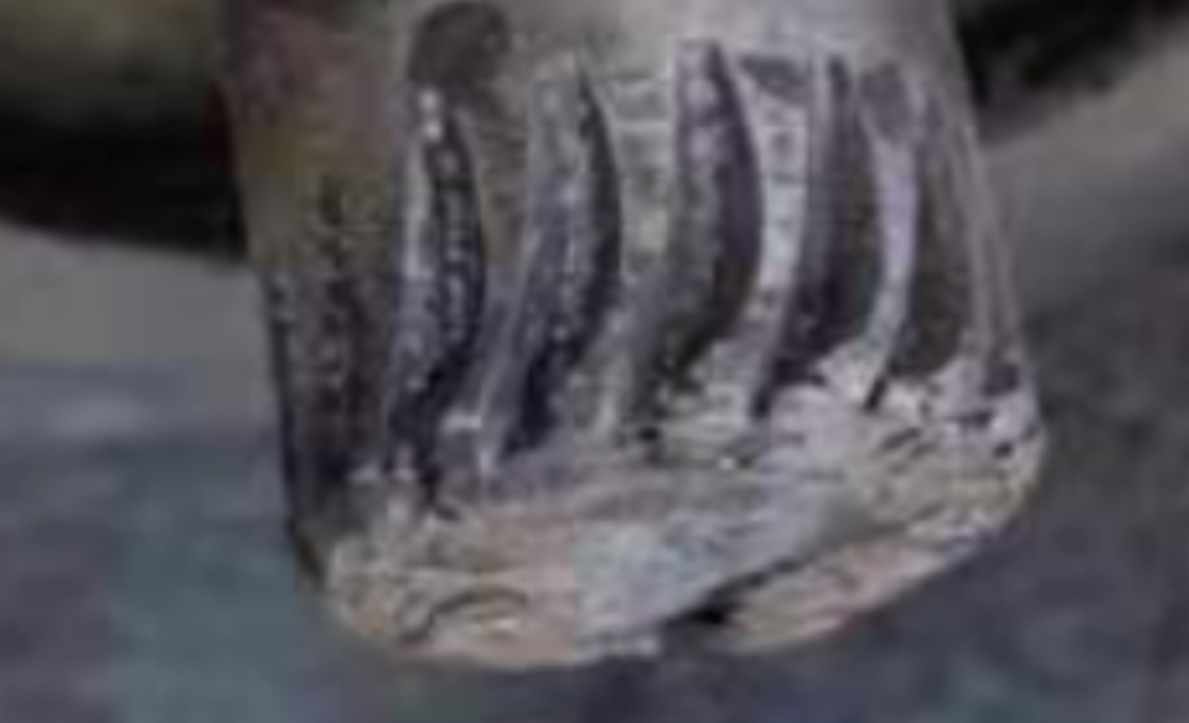

细细看一下断面上，裂纹，扭曲处处存在，估计材料不合格，热处理也不合格


魔力仿真 · 发表于 2024-9-7 11:57

快乐一生13168 发表于 2024-9-6 22:39
主要原因是热处理问题，42CrMo材料调质硬度只有18HRC;

谢谢反馈，有空时可以回帖总结下原因。让讨论的大家都有点收获

huixionglihai · 发表于 2025-2-27 23:17

台阶R角太小，应力集中。做一个消气槽，释放应力。

huixionglihai · 发表于 2025-2-27 23:22

输出轴是花键塑性变形扭断，可判断为一次性大扭矩断裂。需要做以下工作：1）检测输出轴原锻造棒料材质，成分是否稳定？2）花键加工刀痕是否明显，表淬后可能存应力集中？3）淬硬层深是否够？4）淬硬层周向是否均匀？5）淬硬层深度是否符合强度要求？
