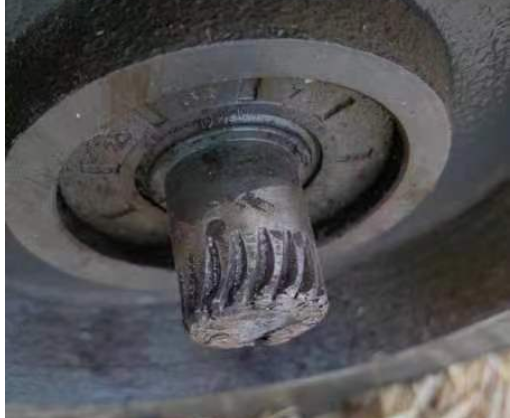

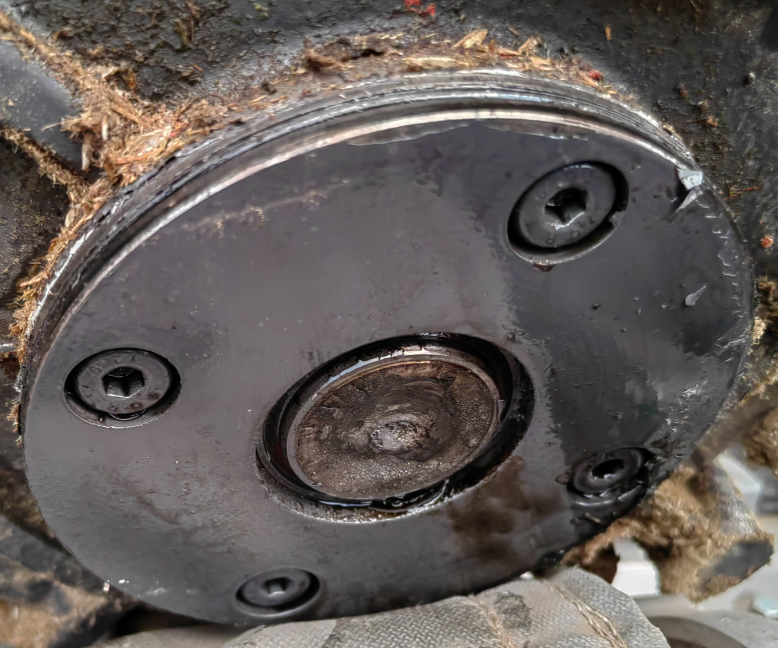

大家帮忙分析一下，断轴原因

魔力仿真

快乐一生13168 发表于 2024-6-23 15:10
这是个1级发电增速箱，

这个参数的驱动电机和哪个轴连的（输入轴吗）？速比多少

快乐一生13168

魔力仿真 发表于 2024-6-25 09:01
这个参数的驱动电机和哪个轴连的（输入轴吗）？速比多少

速比1.709677输入轴和输出轴都断了

快乐一生13168

魔力仿真 发表于 2024-6-25 09:01
这个参数的驱动电机和哪个轴连的（输入轴吗）？速比多少

输出轴

魔力仿真

快乐一生13168 发表于 2024-6-25 20:51
输出轴

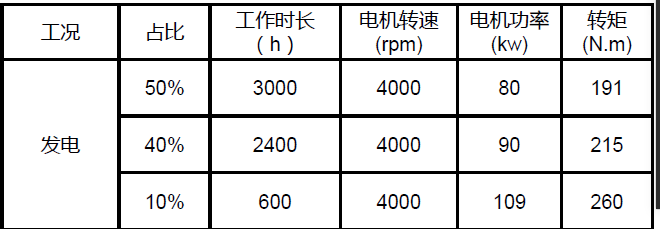

ok，最后一个问题哈，你计算的载荷谱是你实际运行工况？若不是，实际是多少？因为你计算安全系数很高。

一地鸡毛09

应该是你强度不够吧。650NM的扭矩，用粗算轴直径的公式得到最小直径要42mm左右。d》17.2*三次根号下（T/t）

jxgzlyh

快乐一生13168 发表于 2024-6-25 20:51
输出轴

看样子是强度不足，要强度校核

魔力仿真

一地鸡毛09 发表于 2024-6-26 08:50
应该是你强度不够吧。650NM的扭矩，用粗算轴直径的公式得到最小直径要42mm左右。d》17.2*三次根号下（T/t）

你这个计算用的许用剪切力只有45MPa？

魔力仿真

目前来看，安全系数较充裕，与尺寸设计无关。主要检查加工质量，材料质量，热处理质量，装配质量，受载变形等等

快乐一生13168

魔力仿真 发表于 2024-6-26 08:49
ok，最后一个问题哈，你计算的载荷谱是你实际运行工况？若不是，实际是多少？因为你计算安全系数很高。

实际工况

一地鸡毛09

魔力仿真 发表于 2024-6-26 10:16
你这个计算用的许用剪切力只有45MPa？

τ许用扭转切应力。可以看看机械设计手册，取45Mpa并没有保守太多吧。即便取得大点，也不过60Mpa，算下来也要38mm了
