行星齿传动比计算

mike_guohui · 发表于 2023-3-9 21:51

您需要登录才可以下载或查看，没有账号？注册

x

太阳齿12，内齿48，行星齿12、27. 传动比多少？

mrmrw · 发表于 2023-3-10 08:29

NW型行星轮系，要看你的设计，输入和输出的是哪个才能计算！
看一下齿轮手册，就会算了！

gdd · 发表于 2023-3-10 09:09

DD99 · 发表于 2023-3-10 14:20

这种结构的设计如果双联齿是机加工的很难对齿对的很好，不知对的好的能达到怎样的稳定状态。

hyfjy · 发表于 2023-3-10 17:40

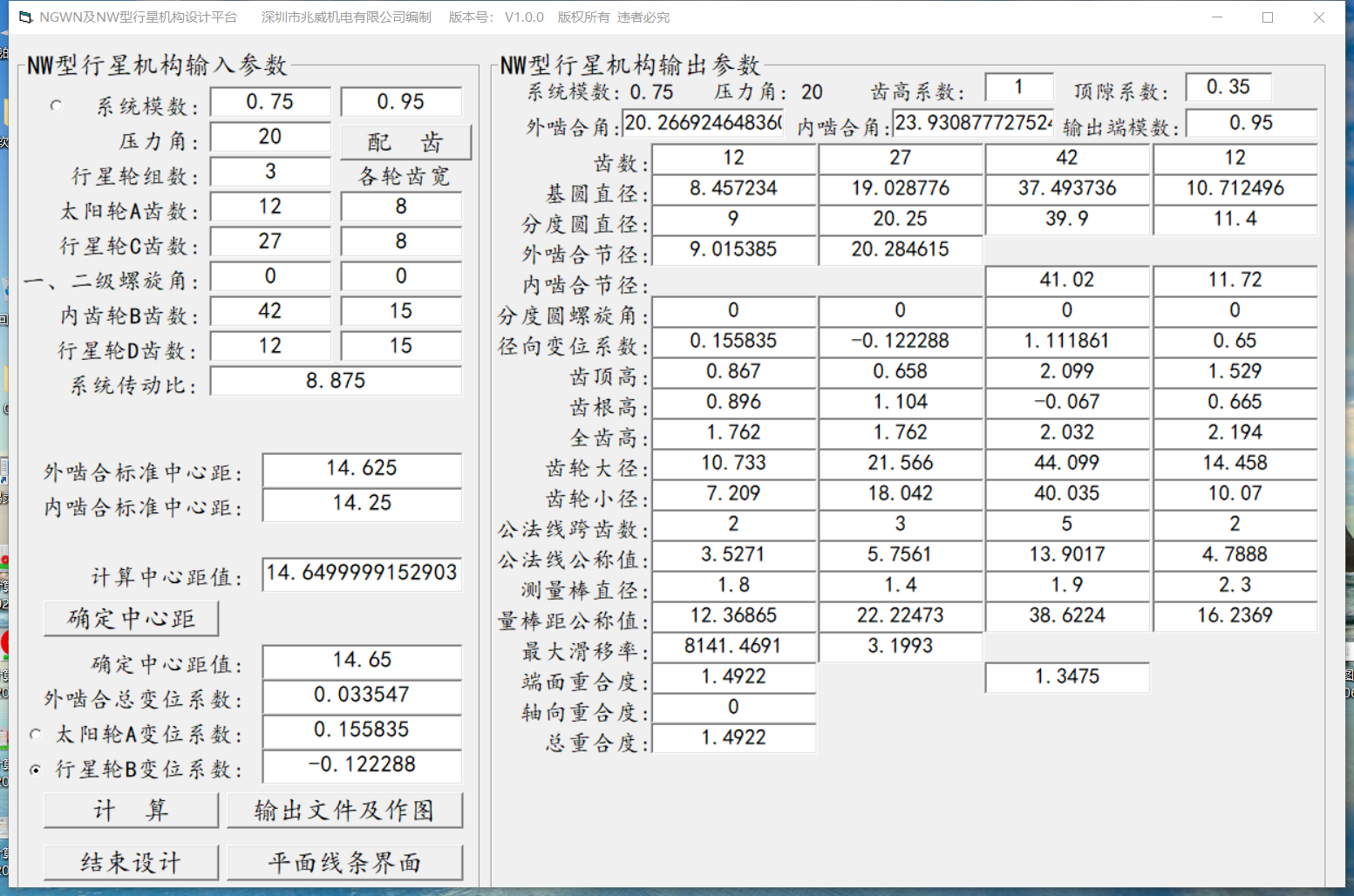

按通常的方法计算太阳轮输入，内齿轮固定，行星架输出得到的结构


NW型行星机构设计计算输出记录.zip (1.26 KB, 下载次数: 17)

hyfjy · 发表于 2023-3-10 17:47

这样似乎更好一点

mike_guohui · 发表于 2023-3-10 21:32

hyfjy 发表于 2023-3-10 17:47
这样似乎更好一点

谢谢前辈分享，12 12/27 48 是用开的一套齿轮，现在要大降速比，要并排两套，速比100

hyfjy · 发表于 2023-3-11 15:20

用NW型传动无法在一个系统中设计出传动比100左右的行星结构，如果需要在一个传动结构中寻找，只能用NGWN型，缺点是传动系统的效率会比较低，设计这样的传动比，只能选用三级串联的NGW型。

hyfjy · 发表于 2023-3-11 15:26

100=5x5x4,用三级NGW型可以方便地求出各级传动比

hyfjy · 发表于 2023-3-11 15:29

NW推荐的设计传动比在20左右，距离100太过于遥远
