行星齿轮动画 齿轮设计 齿轮修形 降噪音 高效长寿命

charlie_hsl

科学技术是第一生产力，社会分配也要相适应。国外公司技术牛人比厂长收入多，技术牛人为公司拿订单，为公司赚钱，为什么收入不能更多？！国内很多的技术人员只是绘图工具，你抄我，我抄你

charlie_hsl

4级行星齿轮箱 3挡变速机构 动画

wangaiwen

zengxiaodong 发表于 2022-7-12 14:15
修形，基本上就是一个齿轮领域的“伪科学”！说得胡里花哨，实际上忽悠的成分居多。

好吧

你还需要进阶学习
修形是干什么都说是忽悠

你的齿轮形貌就是标准的渐开线
齿轮轴就是标准的平行线

没有一点偏差

这么理解的话 说齿轮修形是伪科学  也是可以理解的
但  你的说话是不对的

wangaiwen

charlie_hsl 发表于 2022-7-15 15:30
科学技术是第一生产力，社会分配也要相适应。国外公司技术牛人比厂长收入多，技术牛人为公司拿订单，为公司 ...

你这是没入门 还在愤怒之中!!

wangaiwen

gdd 发表于 2022-7-12 13:51
据我所知，所谓的齿轮修形是十多年前一些非专业人士设计出不合理的参数，导致齿轮啮合不合理，需要把齿轮在 ...

偏激之词


还是多看书
多出现场
多过问限售后故障

wangaiwen

fzh1987 发表于 2022-6-17 08:36
高精度的

行星齿轮传动 不太可能做成无侧吸啮合的高精度形式

因为不很合适应用在高精度的场景

wangaiwen

changjunju12680 发表于 2022-7-13 13:51
齿轮在重载荷下产生塑性变形从而产生偏载等情况，修行就是避免变形产生的偏载，不是重载完全可以不要修行只 ...

齿轮在重载荷下产生塑性变形从而产生偏载等情况

所有的齿轮正常运行都是在弹性区
塑性就已经完蛋了

charlie_hsl

wangaiwen 发表于 2022-10-9 20:19
行星齿轮传动 不太可能做成无侧吸啮合的高精度形式

因为不很合适应用在高精度的场景

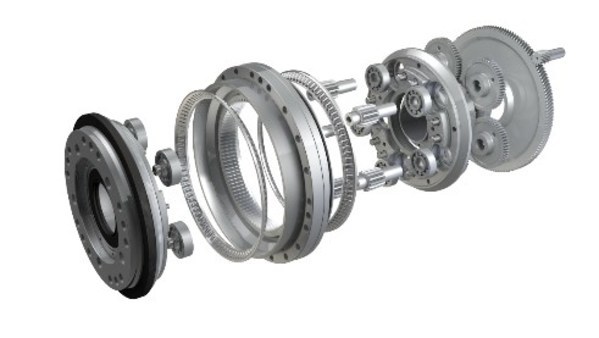

0.1弧分精度行星齿轮传动

alloygear

hyfjy 发表于 2022-7-14 19:08
齿轮的齿形修形和齿向修形，是避免边缘接触的有效方法，理论的齿形，在啮合时并不能获得理想的载荷，噪音， ...

分析的很中肯，让后辈人可以少走弯路

mrmrw

关于修形，实际上是基于现实的条件无法达到理想状态而提出的一种“近似工程解决方案”！

在理论上，正常合理的设计的渐开线是非常完美的，不需要修形之类的来“弥补”数学上的缺陷，这是理想的完美！
在实践上，不论用什么的加工机床和刀具，偏差一定是存在的！这就是不完美！
为了在理论的完美和实践的缺陷冲突矛盾中，找到一种近似的可以平衡的解决方案，那就提出了所谓的“修形”。
修形不是单纯的为了解决弹性变形导致的轮齿"啮合干涉",还要弥补工艺工艺上的不足。
————————————————————————————
修形不是唬人，也不是高深，是基于实践和理论之间找到的一条平衡的解决方案。
这个工程解决方法，要用理论分析就显得很杂乱，和复杂，因为很多东西都不是确定的。只能近似、定性分析、差不都……最后的结果就是显得高深。
修形是实践得出的，不是单纯理论分析就能得出的。理论分析可以指导，但是最终的实际修形数值，肯定是通过试验得到的！
