关于齿轮修形的困惑

woodykissme · 发表于 2022-4-27 11:55

您需要登录才可以下载或查看，没有账号？注册

x

修形齿轮参数

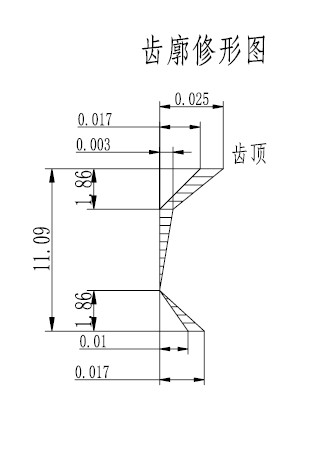

修形要求

齿轮参数和齿廓修形图，这里有个问题，修形的曲线要如何绘制？
齿轮的分度圆为φ57.5 对应的分度圆弧齿厚为4.102,。而图上修形的基点换算为直径在φ55.88处，在绘制修形后的型线时遇到，有没有研究过的专家，指教指教，谢谢！

hrxiaokang · 发表于 2022-4-27 13:10

机床按点位输入

fzh1987 · 发表于 2022-4-27 14:43

不是定制滚刀吗

woodykissme · 发表于 2022-4-27 16:15

hrxiaokang 发表于 2022-4-27 13:10
机床按点位输入

是绘制修形后的齿轮端面齿形

xibeilong · 发表于 2022-4-27 23:25

齿廓修形图感觉不合理，齿根拐点处没有一点鼓量就直接转折，可能目前没有机床能够加工出。

xibeilong · 发表于 2022-4-27 23:27

正常的K型图，都是有公差尺寸的，也就是有公差带的。

xibeilong · 发表于 2022-4-27 23:30

楼主可以把配对齿轮参数提供一下？

woodykissme · 发表于 2022-4-28 08:16

fzh1987 发表于 2022-4-27 14:43
不是定制滚刀吗

是要定制滚刀，先把修行后的理论正确型线画出来，再设计滚刀

woodykissme · 发表于 2022-4-28 08:17

xibeilong 发表于 2022-4-27 23:30
楼主可以把配对齿轮参数提供一下？

抱歉没有配对齿轮的参数，只提供了一张图纸。

zengxiaodong · 发表于 2022-4-28 09:11

关于K形图的解读，请参考这个帖子，有详细的解释

http://www.gearbbs.com/forum.php ... p;extra=&page=2
