齿轮及刀具设计验算-无后角车齿刀计算

woodee · 发表于 2021-1-27 17:21

刀疤五发表于 2021-1-27 13:58

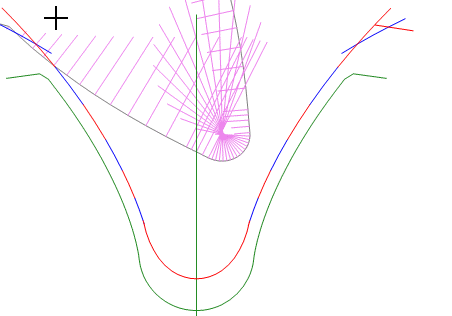

同时动态显示切削后角的螺旋包络来了

登录/注册后可看大图

好像进刀过程中，齿顶圆弧部分有一段负后角的状况，是否说明无后角车齿刀更适合精加工的刮齿？

刀疤五 · 发表于 2021-1-27 23:10

woodee 发表于 2021-1-27 17:21
好像进刀过程中，齿顶圆弧部分有一段负后角的状况，是否说明无后角车齿刀更适合精加工的刮齿？

程序写好"动态显示切削后角的螺旋包络"后,显示车刀接触到上工序加工后的工件齿廓时,切削后角为负,,困惑了一阵,怀疑计算有问题.重新核对了.没找到问题.

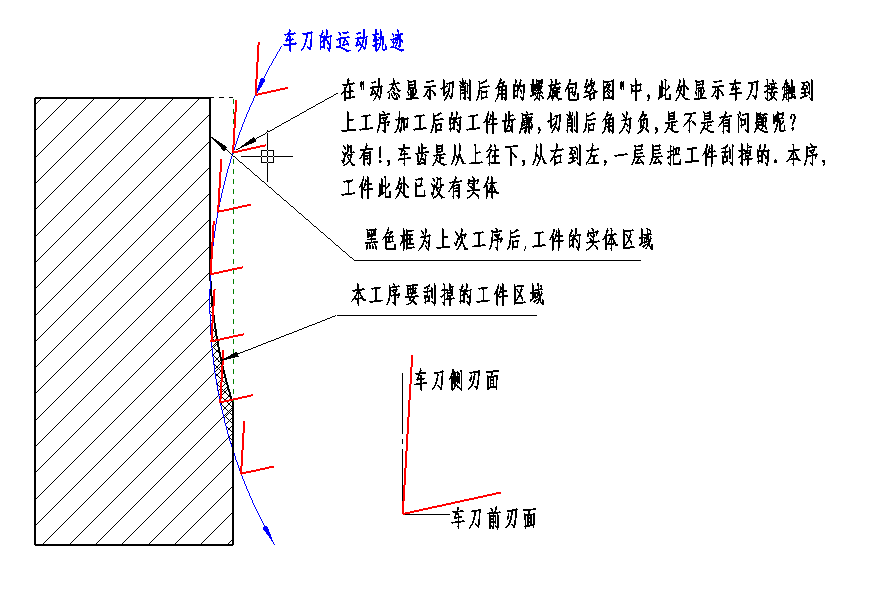

后来,重新分析了一下.才明白,见下图(图中运动轨迹是工件与刀各自旋转形成的,没有上下走刀):

无后角车齿刀与传统的有后角的车齿刀相比,切削性能方面没有什么区别!都是一层层,也只能一层层把工件车掉.从这一点说,刀的名称还是叫""刮齿刀"更形象些.

刀疤五 · 发表于 2021-1-28 10:20

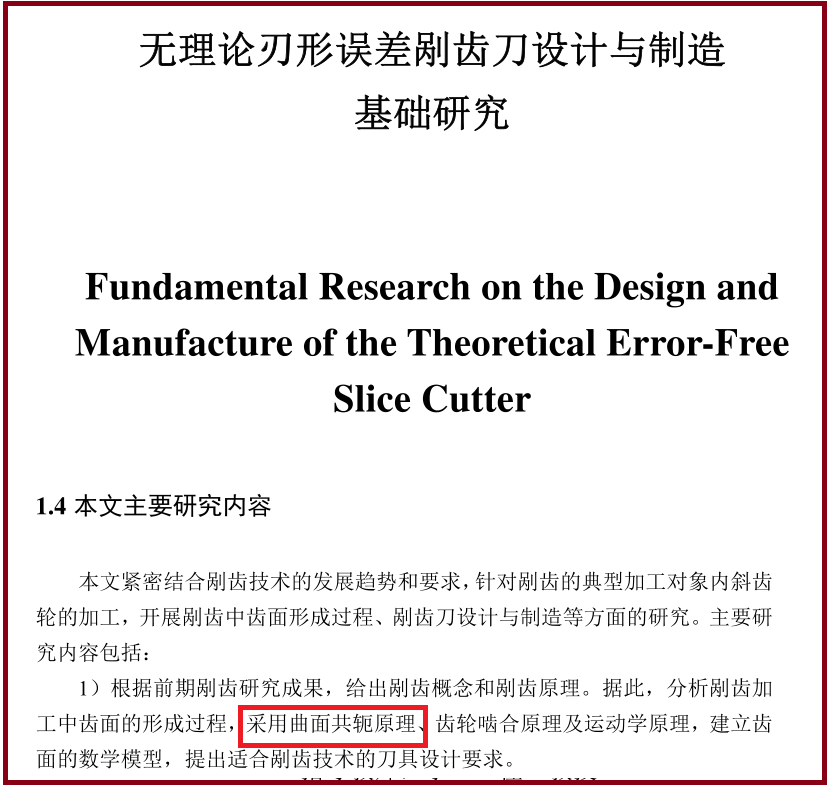

看到一论文,共171页,原理都用错了,还大谈什么"无理论刃形误差剐齿刀设计".

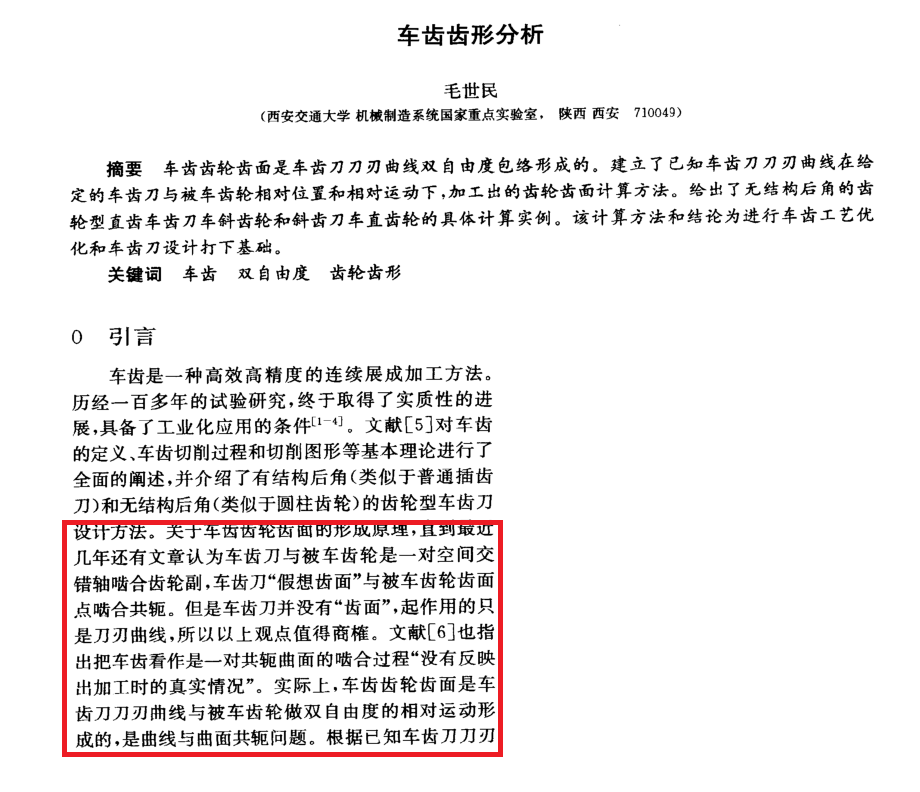

毛教授的文章才是对的.

xiaoshengliang · 发表于 2021-2-1 16:24

楼主会分享出来吗

xiaoshengliang · 发表于 2021-2-1 16:25

刀疤五发表于 2020-12-11 08:23

目前初步接触车齿工艺，车齿刀具方面能否传授一下经验

刀疤五 · 发表于 2021-2-1 16:56

xiaoshengliang 发表于 2021-2-1 16:25
目前初步接触车齿工艺，车齿刀具方面能否传授一下经验

欢迎参与交流.提具体的问题或实例出来.
目前还在测试中....

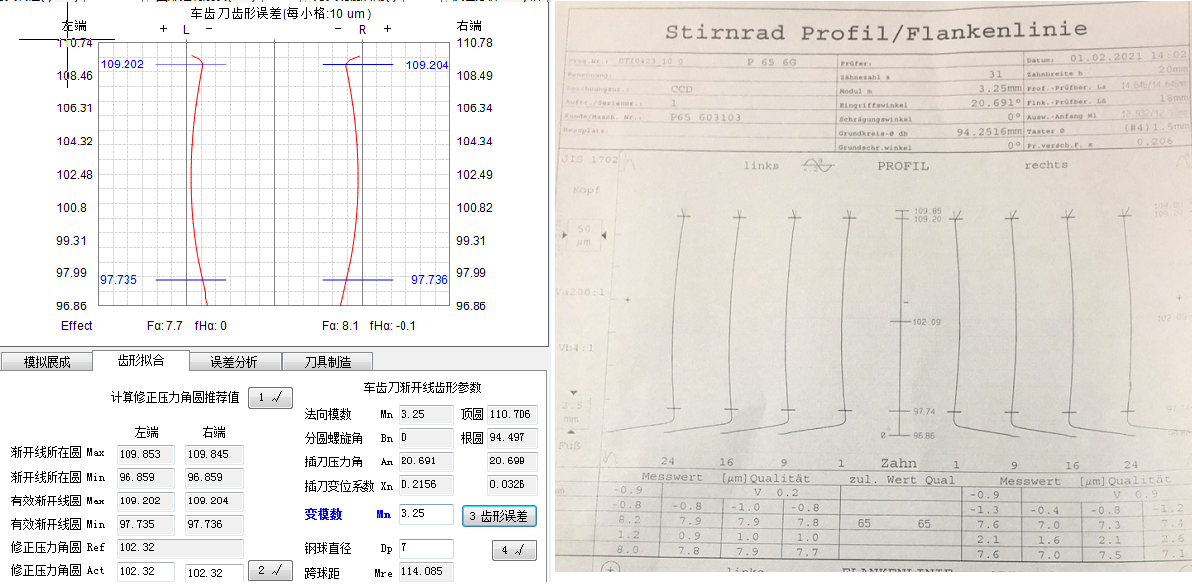

制造出的车齿刀齿形,完全达到要求.

这是一个带倒角,触角的剃前车齿刀,齿形起始圆处,测头碰到了倒角线,所以捌弯了.从结果上看,齿形离设计要求在0.002mm的偏差内,无倒角车齿刀齿形制造容易多了.

xiaoshengliang · 发表于 2021-2-2 12:47

刀疤五发表于 2021-2-1 16:56
欢迎参与交流.提具体的问题或实例出来.
目前还在测试中....

看软件设计蛮厉害的，因为目前工作内容都是与车齿机有关，后续多多指教

刀疤五 · 发表于 2021-2-2 14:53

xiaoshengliang 发表于 2021-2-1 16:24
楼主会分享出来吗

一般情况下,天上不会掉馅饼!

skiving · 发表于 2021-2-5 22:22

刀疤五发表于 2021-1-11 11:31
有人参与交流就好!
敢问:你是在刀具厂工作吗?

前辈慧眼如炬，没事上来看看学习学习，前辈软件进展好快啊，佩服佩服！

刀疤五 · 发表于 2021-2-9 16:14

圆柱形无后角扦齿刀加工圆柱形齿轮，试验达到预期.
