NW 行星轮系的设计计算与配齿方案的选择

niuershiye · 发表于 2015-1-16 14:41

本帖最后由 niuershiye 于 2015-1-17 11:36 编辑

woodee 发表于 2015-1-16 11:37

登录/注册后可看大图

真不容易，牛老辛苦了！

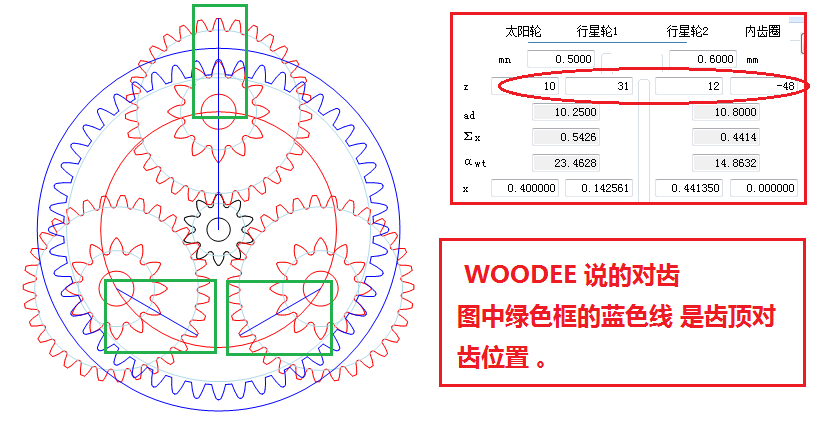

NW应加上对齿，以及加标记以便安装的内容为好。

是的，一般需要对齿的。有些情况可以不对齿，随意组装。

例如将你参数修改一下就可 za 12; zc 36 /zd-zb 不变，原传动比是13.4 ，修订后为13.0，误差2.9% 。


------------------------------------------------------

mcray23 · 发表于 2015-1-16 19:46

支持！
有试用版吗

mcray23 · 发表于 2015-1-16 19:48

牛爷
你这截图用什么软件的
高清啊

流光醉影 · 发表于 2015-1-16 19:50

牛爷，不等分行星齿轮装配中的行星齿轮附加转角是怎么计算的啊？求指点

niuershiye · 发表于 2015-1-16 20:26

mcray23 发表于 2015-1-16 19:48

登录/注册后可看大图

牛爷
你这截图用什么软件的
高清啊

是原图清晰！就是用 win 7 的《画图》 ~

niuershiye · 发表于 2015-1-16 20:30

流光醉影发表于 2015-1-16 19:50

登录/注册后可看大图

牛爷，不等分行星齿轮装配中的行星齿轮附加转角是怎么计算的啊？求指点

看看我的这个帖子就会明白

2010-12-10 挺有意思的，看看小齿转几圈
http://www.jxcad.com.cn/topic_1178509.html

niuershiye · 发表于 2015-1-16 20:33

这个帖子是下面帖子的继续：

http://www.gearbbs.com/thread-104758-1-1.html

2012-03-12 NGW 太、行、内分别三种固定的运动模拟

==============================

qdtruck · 发表于 2015-1-17 11:10

郭老，工程浩大啊！

baiyun207 · 发表于 2015-1-17 15:16

牛爷，真是历害到家了。致敬。

niuershiye · 发表于 2015-1-17 20:07

低速级模数改变实例
