渐开线有效起始圆与基圆之间的约束关系！

liuguangro73031 · 发表于 2016-6-5 10:57

渐开线起始圆直径、有效起始圆直径关系？

zl3264507 · 发表于 2016-6-6 08:16

理论上的渐开线起始圆直径是由中心距，配对齿轮的齿顶圆确定的。
根据渐开线齿轮的齿形形成的原理，基圆下无渐开线。

joe3894510 · 发表于 2016-10-30 10:30

学习了非常感谢版主

zengxiaodong · 发表于 2021-2-3 15:26

zl3264507 发表于 2016-6-6 08:16
理论上的渐开线起始圆直径是由中心距，配对齿轮的齿顶圆确定的。
根据渐开线齿轮的齿形形成的原理，基圆下 ...

最好增加两个字“有效”

zengxiaodong · 发表于 2021-2-3 15:30

liuguangro73031 发表于 2016-6-5 10:57
渐开线起始圆直径、有效起始圆直径关系？

你这个问题与下帖完全相同，可参考解答

渐开线起始圆直径:
http://www.gearbbs.com/forum.php?mod=viewthread&tid=21107

zengxiaodong · 发表于 2021-2-3 20:00

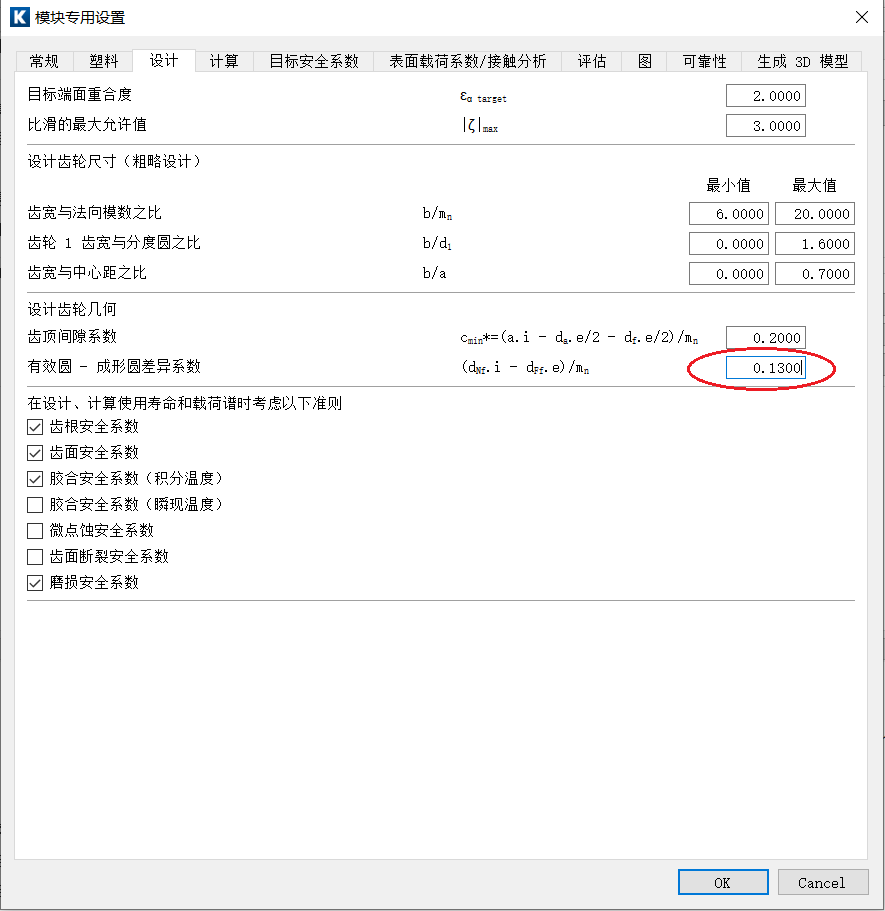

根据Kisssoft的推荐，dNf离dFf的距离，也就是SAP离TIF的距离，最好能够大于0.13mn


hx888 · 发表于 2024-7-13 10:43

22楼和26楼回答比较清楚。但是我个人认为，齿轮渐开线起始圆，主要是考虑齿轮啮合正常，无干涉；针对批量生产来说齿轮应当具有互换性。所以还要考虑齿轮的制造误差（跳动和齿顶圆直径）和安装误差（中心距的公差）；因此按配对齿轮计算出来的渐开线起始圆并非工艺检测控制的渐开线起始圆直径。

jssqzcly · 发表于 2024-10-4 15:25

李钊刚先生的文章很好理解

xiexie6885 · 发表于 2024-10-7 19:07

niuershiye 发表于 2014-3-17 11:06

致敬牛爷！
牛爷已经离开我们

，革命还未成功大家一起努力

！

xiexie6885 · 发表于 2024-10-7 19:09

hyfjy 发表于 2015-1-29 08:48
试回答一下，
渐开线花键要求保证一对啮合副在传递扭矩时，是啮合渐开线齿面的“完全贴合”以保证定心的 ...

理解标准、执行标准
