楼主: 转动的齿轮
收起左侧

最佳弹簧设计Advanced spring design

  [复制链接]
发表于 2023-9-5 16:22 | 显示全部楼层
最新的补丁建议不要打上,否则License会失效。
发表于 2023-9-5 16:23 | 显示全部楼层
FDFD818 发表于 2023-9-5 15:01
高手,请问附件里面的MSP以及BAT的文件怎么更新呢?

能否告知下,跪谢。

压缩包里就一个文件呀
发表于 2023-9-5 16:33 | 显示全部楼层
那这个文件要怎么更新?
发表于 2023-9-5 16:36 | 显示全部楼层
zengxiaodong 发表于 2023-9-5 16:23
压缩包里就一个文件呀

  • 帮忙看看咋回事~?

发表于 2023-9-9 19:01 | 显示全部楼层



弹簧设计手册.pdf (11.53 MB, 下载次数: 11)
发表于 2023-9-11 07:42 | 显示全部楼层

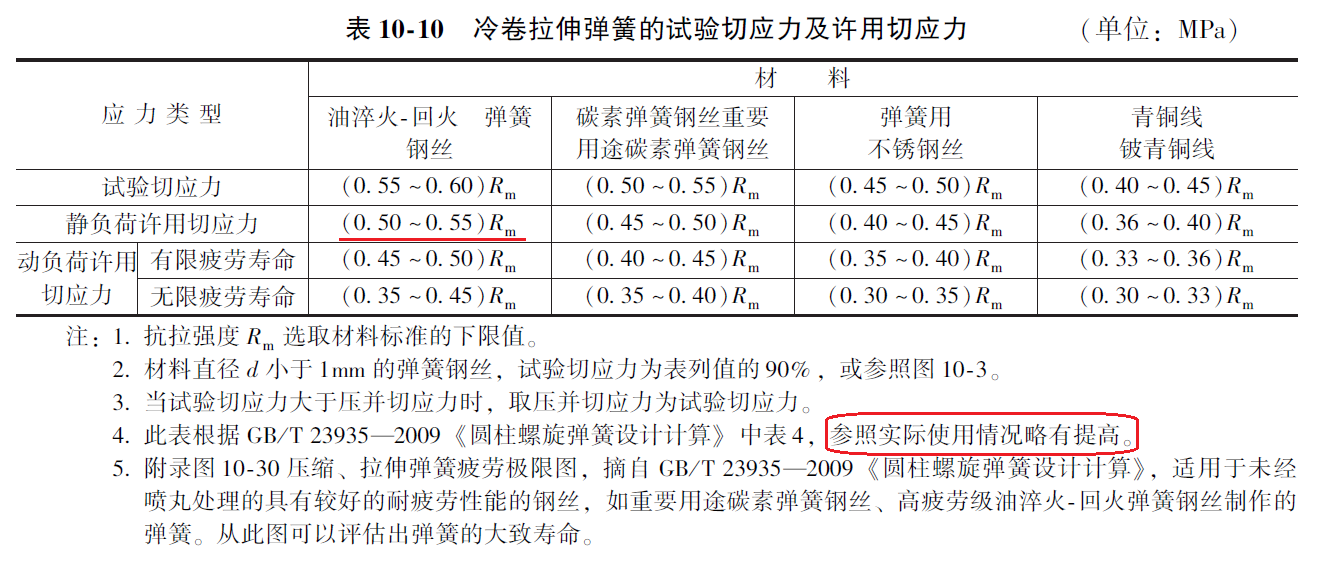

第3版(P398)的许用切应力,比第2版降低了,但是比标准GB/T 23935-2009的提高了


发表于 2023-9-12 09:57 | 显示全部楼层
目前,大线径的弹簧一般是采用热卷的加工方式,这种方式卷簧精度低、材料热处理品质差、表面脱碳影响大,最终效果那就是弹簧的成本高。

要提升大线径热卷弹簧的性价比,有2种方式:一是采用管材来卷制弹簧,显然材料利用率可以大幅度提高;二是用小线径的冷卷弹簧来代替(可用多个弹簧来代替)!
发表于 2023-9-12 10:03 | 显示全部楼层

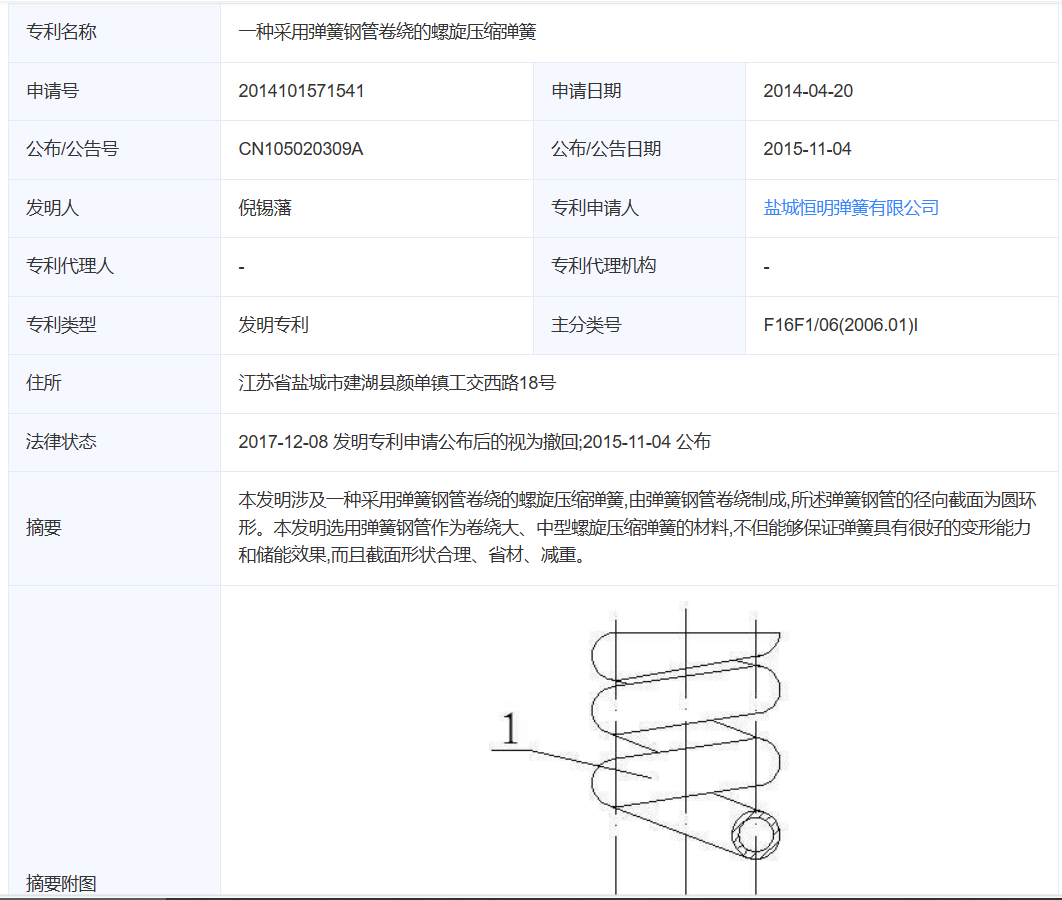

用管材卷制弹簧,受限于材料来源困难,也就是弹簧钢管材目前没有国家标准,也就没有成熟的材料供应商,所以这条很难实施,除非线径超过50mm,否则不予考虑。

而用冷卷弹簧来代替热卷弹簧,具有很大的可行性。因为油淬火回火的弹簧钢丝,国家标准频繁更新,材料规格目前已经增加到18毫米的线径,而且超高强度的线材也已商品化,这就为冷代热提供了很好的材料基础。

另外,冷卷弹簧机也在持续发展,目前线径22的冷卷弹簧机已经投入市场,这就扫清了设备上面的障碍。

发表于 2023-9-12 10:10 | 显示全部楼层
上贴22毫米线径的卷簧机,是网上找到的浙江家度http://www.zjjdthjx.com/,不知何故,没找到台湾等境外大规格卷簧机的资料。

浙江家度弹簧机械有限公司创建于上世纪九十年代初,是一家国家重点扶持高新技术企业,内设市级企业研究开发中心,多只产品被立为浙江省新产品试制计划,被浙江省技术市场促进会鉴定为技术处于国际先进或国内领先,获得多项发明专利和实用新型专利,具有自己的知识产权。

  它位于中国浙江历史文化名城绍兴市,交通便捷,地理位置得天独厚。是一家生产高精密弹簧机械,享有高质量知名度的企业。 公司共生产不用修割砂轮数控磨簧机、一次性成形压簧、拉簧、扭簧等弹簧数控弹簧加工中心、不用调试机械部分数控卷簧机、精密卷簧机、精密磨簧机、自动扭簧机六大系列。

  质量承诺“凡是本公司生产的设备,用户不满意的,出公司一周内可以退货,用户在使用过程中,发现加工出来的弹簧精度和稳定性,在同类弹簧加工设备中,有厂家能超过我公司质量的,出公司两周内可以退货。

  自公司成立以来,采用先进的管理经验及规范运作贯例,严格按照国家有关的质量为基础,秉诚诚信创造价值,品质成就品牌的经营理念。品牌:家度和傻瓜。

  “一流的质量,合理的价格”,家度弹簧机械有限公司愿与您真诚合作!
发表于 2023-9-12 10:21 | 显示全部楼层

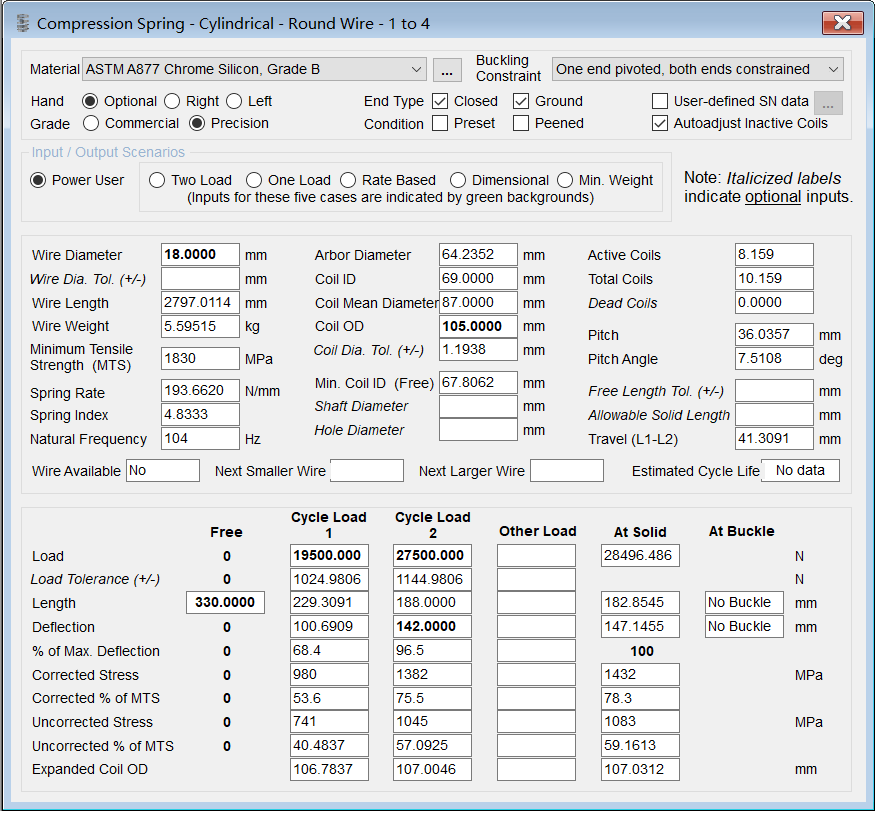

下面给出一个实例,用冷卷弹簧代替热卷弹簧,弹簧用料重量几乎降低了一半!先提供最新的油淬火回火弹簧钢丝标准如下

GBT 18983-2017 淬火-回火弹簧钢丝.pdf (3.84 MB, 下载次数: 3)

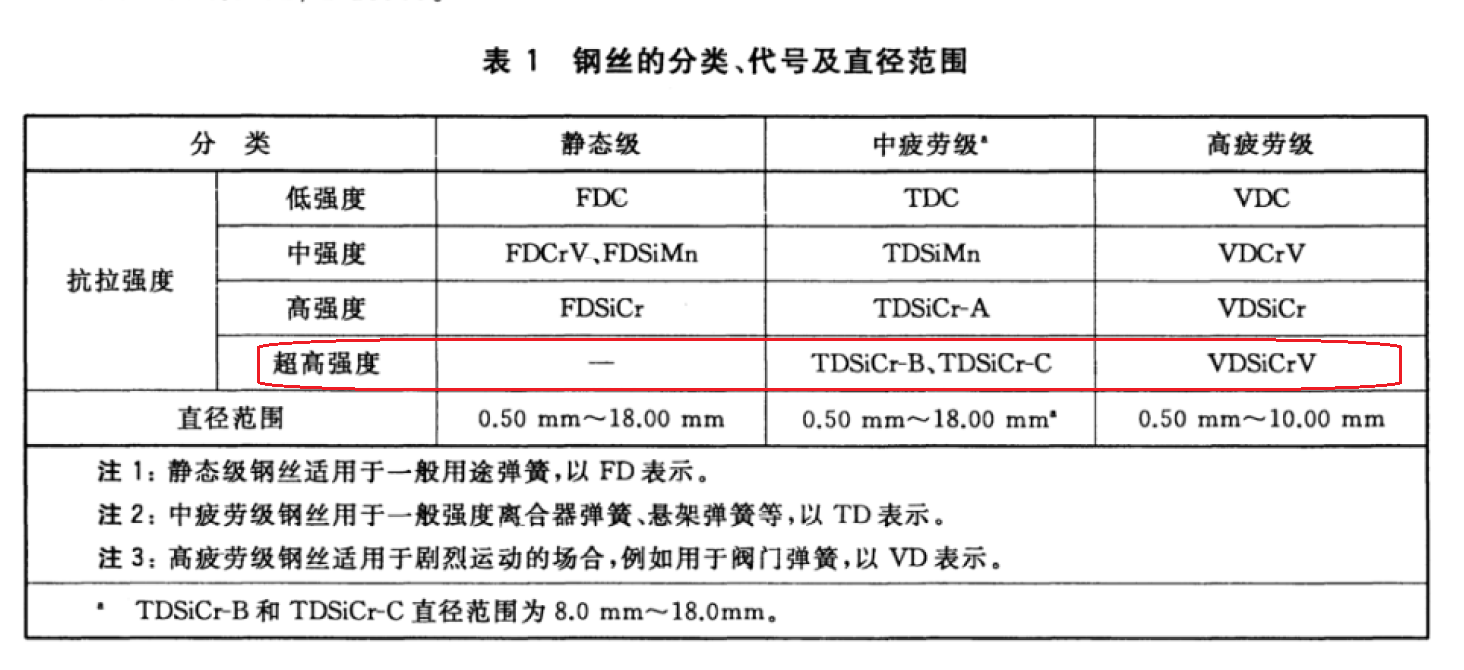

这个新标准中的最大线径从17mm增加到了18mm,而且TDSiCr-B以及TDSiCr-C是新增加的超高强度钢丝。


日本三菱电梯弹簧缓冲器,是1981年的图纸:材料60Si2MnA、线径38、外径198、自由高度467、有效圈数6.5、总圈数8.5、弹簧重量38.3kg


不知何故,三菱图纸中压并变形量为163mm,但是ASD计算的压并变形量为144mm
