ZA型蜗杆相配的精密蜗轮建模及啮合

jiangssli

hyfjy 发表于 2013-6-22 21:23


登录/注册后可看大图

仔细研究过普通蜗杆相配的蜗轮，当齿数不同时，所有的齿面有可能是完整的，当参数进行改变时，也有可能只得 ...

我这个环面蜗杆不是用展成法加工的.是普通数控车做的....改天给你发一个啮合痕的照片....

hyfjy

jiangssli 发表于 2013-7-26 17:09


登录/注册后可看大图

我这个环面蜗杆不是用展成法加工的.是普通数控车做的....改天给你发一个啮合痕的照片....

深深期待中。谢谢。

1453689207

mrmrw 发表于 2013-1-20 10:25


登录/注册后可看大图

说一下本人对蜗杆建模的看法：SW中的
（1）ZA蜗杆，直接在中间平面上采用齿条型刀具扫略。
（2）ZN1蜗杆， ...

层主麻烦问下，您有没有研究过怎么用SW做蜗轮的建模？我想学习一下

1453689207

mrmrw 发表于 2013-1-20 10:25


登录/注册后可看大图

说一下本人对蜗杆建模的看法：SW中的
（1）ZA蜗杆，直接在中间平面上采用齿条型刀具扫略。
（2）ZN1蜗杆， ...

您能不能用SW做一个ZI的蜗杆上传上来，学习一下。

hyfjy

1453689207 发表于 2013-9-22 14:44


登录/注册后可看大图

您能不能用SW做一个ZI的蜗杆上传上来，学习一下。

较精密蜗杆的通用建模方法，
找出基本剖面的特征，作出假想刀具的剖面图，让蜗杆不动，刀具按运动规律绕蜗杆作螺旋运动，把较小间隔的位置刀具剖面的点坐标值转成蜗杆齿面的点坐标值，把刀具上相同编号的点再联成样条线，作为与刀具剖面点组成的样条线的交叉样条线网络后，用网络样条线生成曲面的办法作出蜗杆的齿形曲面，在这个过程中，应该是点数多点好。我做的一个蜗杆的齿面有一万多个点，
有点后，连成需要的样条线，再组成曲面进而组成齿槽的实体，然后对蜗杆的基体作布尔求减，得到精密蜗杆。
作为刀具使用的蜗杆，外圆应大于啮合的蜗杆，以期在啮合时可以挖出蜗轮的齿根曲面。齿厚也应该略大些，以期最后在与设计尺寸的蜗杆啮合时不至于二面同时参与，也就是得到适当的齿侧间隙。在展成中，应对蜗杆作齿面与外径处的倒圆，以期得到根径较平滑的蜗轮齿槽的齿根曲面。否则这里是锯齿形的，光顺化的难度更大。
也就是这几个步骤，各软件使用的方法不同，然而都有共性的。
有点繁，有点难度，但也是有诱惑力的。

hyfjy

jiangssli 发表于 2013-7-26 17:09


登录/注册后可看大图

我这个环面蜗杆不是用展成法加工的.是普通数控车做的....改天给你发一个啮合痕的照片....

还在期待，请早日上传，谢谢。

1453689207

hyfjy 发表于 2013-9-22 21:47


登录/注册后可看大图

较精密蜗杆的通用建模方法，
找出基本剖面的特征，作出假想刀具的剖面图，让蜗杆不动，刀具按运动规律绕 ...

谢谢指导，尝试中

hyfjy

做一个阿基米德蜗杆精密建模的过程：

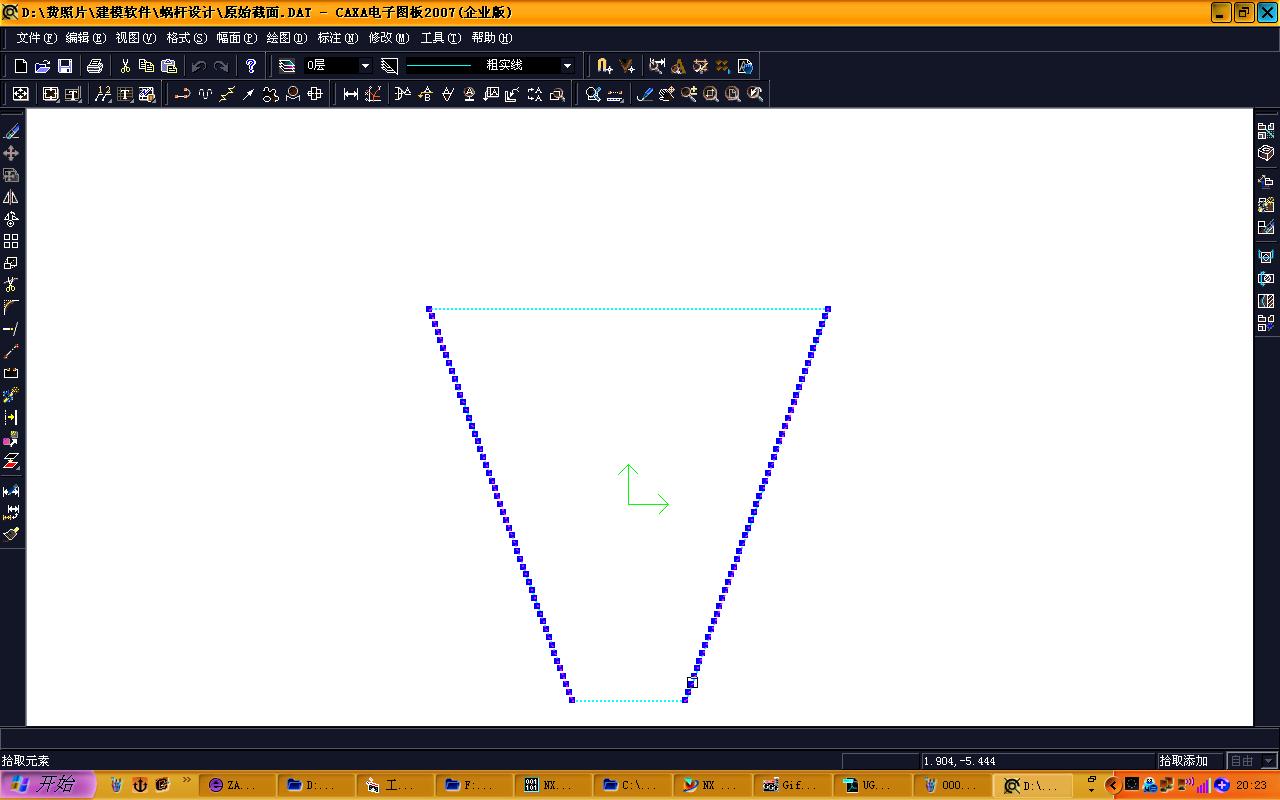

一，从平面上计算轴向刀具的齿形，请注意把二侧面的点加密，以提高蜗杆齿曲面的精度：本例每侧面设计80个点。

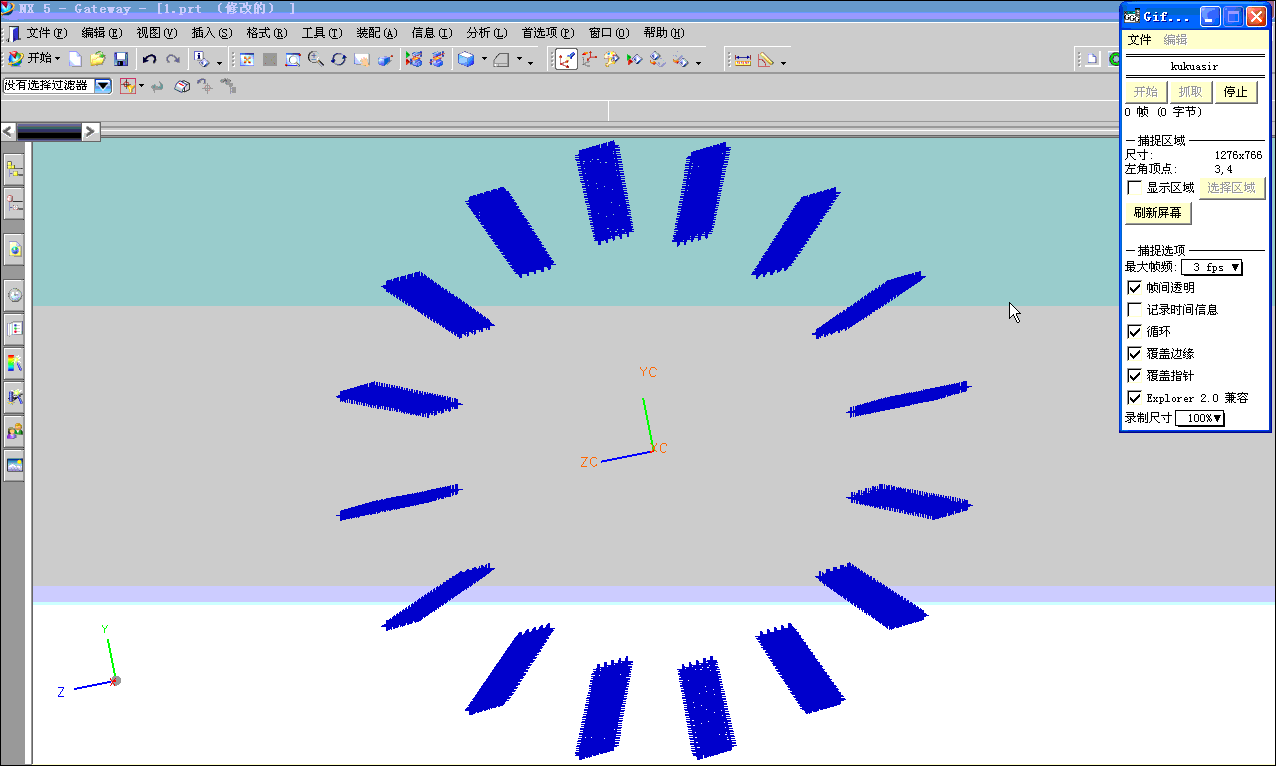

二，进行计算，算出各点绕蜗杆基体的各位置点，本例每圈16个截面。先计算各点，然后把同号点联成样条线，由样条线再作成曲面，做成封闭曲面后，缝合成蜗杆的齿槽实体：



三，然后用蜗杆的齿槽实体对蜗杆基体进行布尔相减，得到精密蜗杆实体。

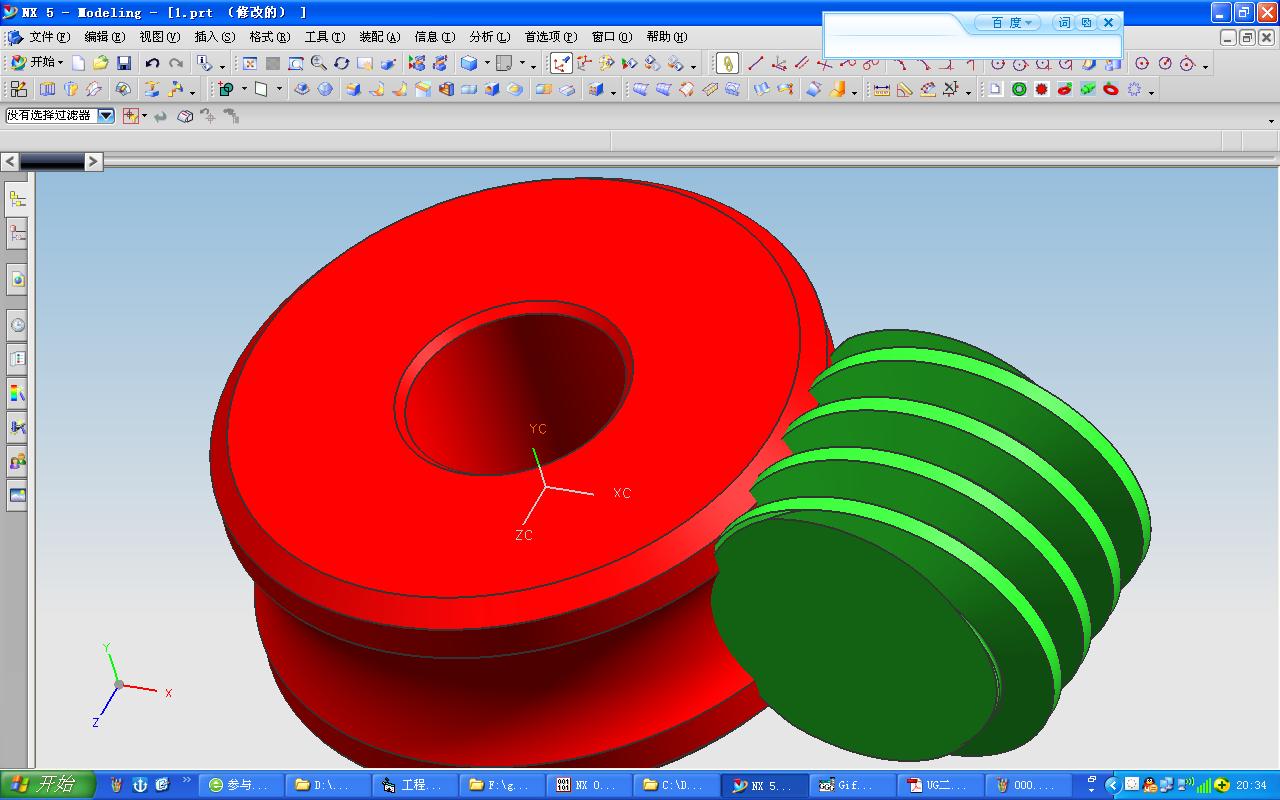

四，再把做好的蜗杆与尚未完成切齿槽的蜗轮放在符合啮合位置的地方，准备进行下一步：



我想，任何软件要做成精密蜗杆，是否只能用此法去完成？

1453689207

hyfjy 发表于 2013-1-6 14:20


登录/注册后可看大图

应朋友的要求，做了个四头蜗杆副的精密模型，装配后进行了啮合：

版主请教您一个问题

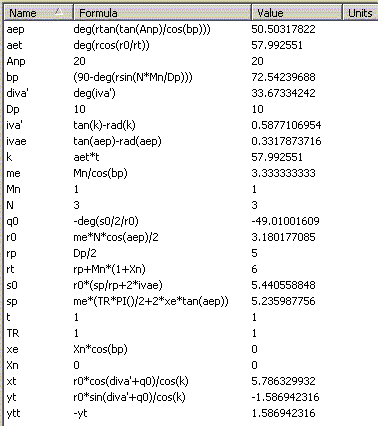

file:///c:/DOCUME~1/ADMINI~1/APPLIC~1/360se6/USERDA~1/Temp/200809~1.GIFang=t*90

r=3.994317556

                                                 s=(PI*r*t)/2

                                                 x1=r*cos(ang)

                                                 y1=r*sin(ang)

                                                 x=x1+(s*sin(ang))

                                                 y=y1-(s*cos(ang))

                                                 z=0

我用的方程是不是和图片里的不一样？我这个方程是手册上找的，画出来的渐开线不对，自己觉得应该是方程上的问题，可是一直找不出差错在哪，ZI的参数是头数为1，Mx=3，Q=12，轴向压力角20，配对的蜗轮42齿，，变位+0.333，安装距a=82

1453689207

hyfjy 发表于 2013-9-23 20:36


登录/注册后可看大图

做一个阿基米德蜗杆精密建模的过程：

一，从平面上计算轴向刀具的齿形，请注意把二侧面的点加密，以提高 ...

版主我想请教一下，用仿机加工的方法造型，做ZI蜗杆的时候，两把刃面切与基圆的车刀在轴向上如何放置位置呢，一直没有找到计算公式，车间的师傅都是试切，最后测量齿厚达到图纸要求就行了，轴向位置的放置都是试的。您能指导一下吗？
