非圆齿轮的设计和加工（non circlegear design and machining ）

charlie_hsl · 发表于 2013-10-10 16:41

我是用CAD的程序，其他人有不同方法，最重要的是要理解非圆齿轮。

zhuzhu006 · 发表于 2013-10-11 20:20

请问那对异形圆齿轮的节曲线是如何表达的呀？

charlie_hsl · 发表于 2013-10-14 11:13

不一定用方程式来表达，CAD有足够的点就可以描绘异形圆节曲线

charlie_hsl · 发表于 2014-4-27 12:36

罗茨风机3叶齿轮

刀疤五 · 发表于 2014-4-29 12:50

本帖最后由刀疤五于 2014-4-29 13:23 编辑

charlie_hsl 发表于 2014-4-27 12:36

登录/注册后可看大图

罗茨风机3叶齿轮

如果能和SH3.6s一样,把有说服力的程序界面公布出来,就好.

三叶齿轮,设计超级简单

精确的插刀设计加工倒是有一定的难度

三叶插刀设计:

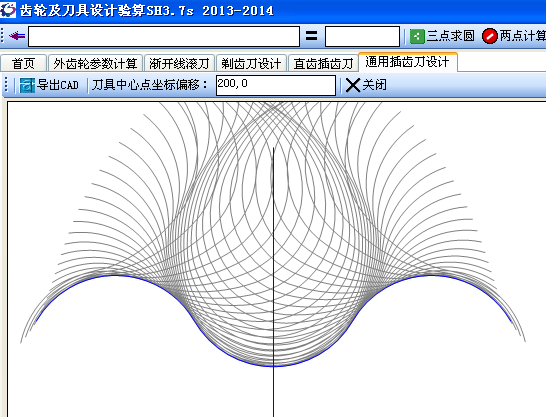

1.插刀与工件展成图:

2插刀与工件.啮合图:


3.滚刀或砂轮磨削插刀(展成)

mrmrw · 发表于 2014-4-30 13:41

何工应该是用TK Solver软件编程实现的吧！
刀疤是自己用VB编程实现的吧！
都有自己的特色！

刀疤五 · 发表于 2014-5-1 21:29

本帖最后由刀疤五于 2014-5-1 21:53 编辑

mrmrw 发表于 2014-4-30 13:41

登录/注册后可看大图

何工应该是用TK Solver软件编程实现的吧！
刀疤是自己用VB编程实现的吧！
都有自己的特色！

没错,马大师说得对.
我是用【齿轮及刀具设计验算SH3.6s】解决的.SH3.6s同样适合非圆齿轮的设计及加工.
SH3.6s是用VB编写的.

三叶齿轮,不曾接触过,但按齿轮啮合原理,两个齿轮要一样,且顶,根是圆弧,应和圆弧油泵齿轮一样,节圆在圆心上.
且估计此类齿轮应采用斜齿.
因齿数太少,采用成形法加工是适合的.
SH3.6s同样能轻松解决成形刀或砂轮的计算.如下图刀的齿形(假设分圆螺旋角为30度的斜齿)

charlie_hsl · 发表于 2014-5-3 01:03

若是采用插刀加工，插刀磨损需要修磨，怎么保证工件尺寸的一致性？
我知道圆柱齿轮用插刀加工就存在工件齿根尺寸不一致的问题，但对于圆柱齿轮齿根尺寸公差较大，这种尺寸不一致只要在公差范围内是可以接受的。

刀疤五 · 发表于 2014-5-4 09:58

【回复】1561720203:不要乱点评,顶根均是圆弧.

刀疤五 · 发表于 2014-5-4 10:47

charlie_hsl 发表于 2014-5-3 01:03

登录/注册后可看大图

若是采用插刀加工，插刀磨损需要修磨，怎么保证工件尺寸的一致性？
我知道圆柱齿轮用插刀加工就存在工件齿 ...

对于圆柱渐开线齿轮,用标准插刀加工,确实是保特工件公法线不变,工件根圆会发生变化.
如果专门设计插刀,一般也只能新刀,旧刀加工时,根圆一致,中截面不一样.
国外刀具图上一般会标明根圆的变化情况;如下图

对于根圆直径要求很高的工件如:公差±0.01.
用插刀加工,也是能实现的.解决方法很多.
