滚齿、插齿、顶切、根切、内外啮合传动————动画

zengxiaodong · 发表于 2021-10-25 08:22

woodee 发表于 2021-10-21 18:34
言重了言重了！

螺旋锥齿轮的旋向问题，教材、手册都有讲到，属于常识。只不过用的较少，不少人看过都 ...

齿轮箱进行“背靠背”加载测试时，稍不留意就会犯载荷方向的错误！

为此，通常需要增设中间过桥齿轮来变换载荷方向，以便得到需要的工作齿面。

zengxiaodong · 发表于 2021-10-25 08:24

这个文件更小一些，但是跳动感也更大。

michaelyang · 发表于 2021-10-25 09:48

凑个热闹，KISSSOFT玩得6

zengxiaodong · 发表于 2021-10-26 09:20

zengxiaodong · 发表于 2021-10-26 12:07

复合齿轮系的振动.pdf (984.96 KB, 下载次数: 42)

zengxiaodong · 发表于 2021-10-26 17:21

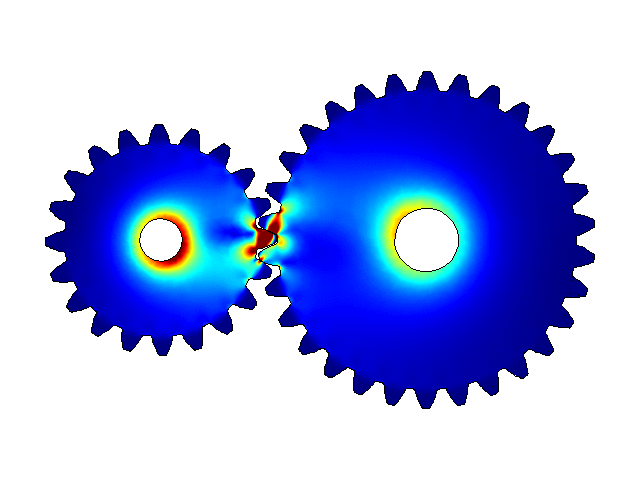

斜齿轮动力学.pdf (894.37 KB, 下载次数: 50)

zengxiaodong · 发表于 2021-10-27 09:34

zengxiaodong · 发表于 2021-10-28 07:37

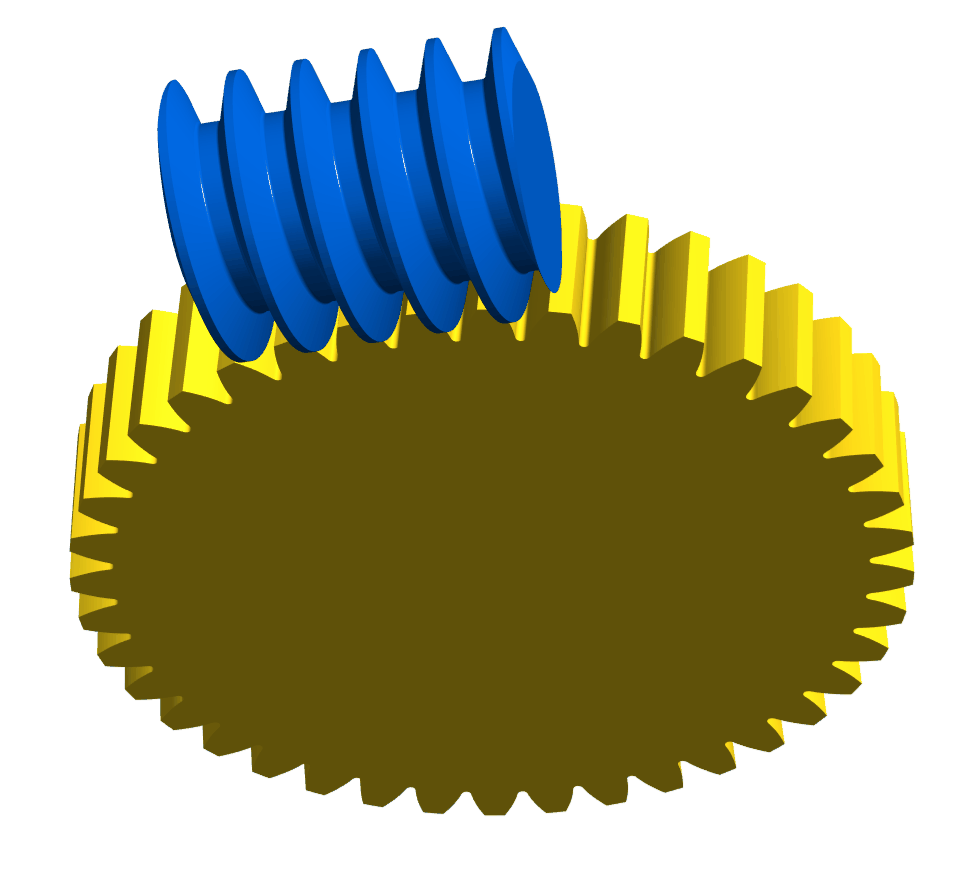

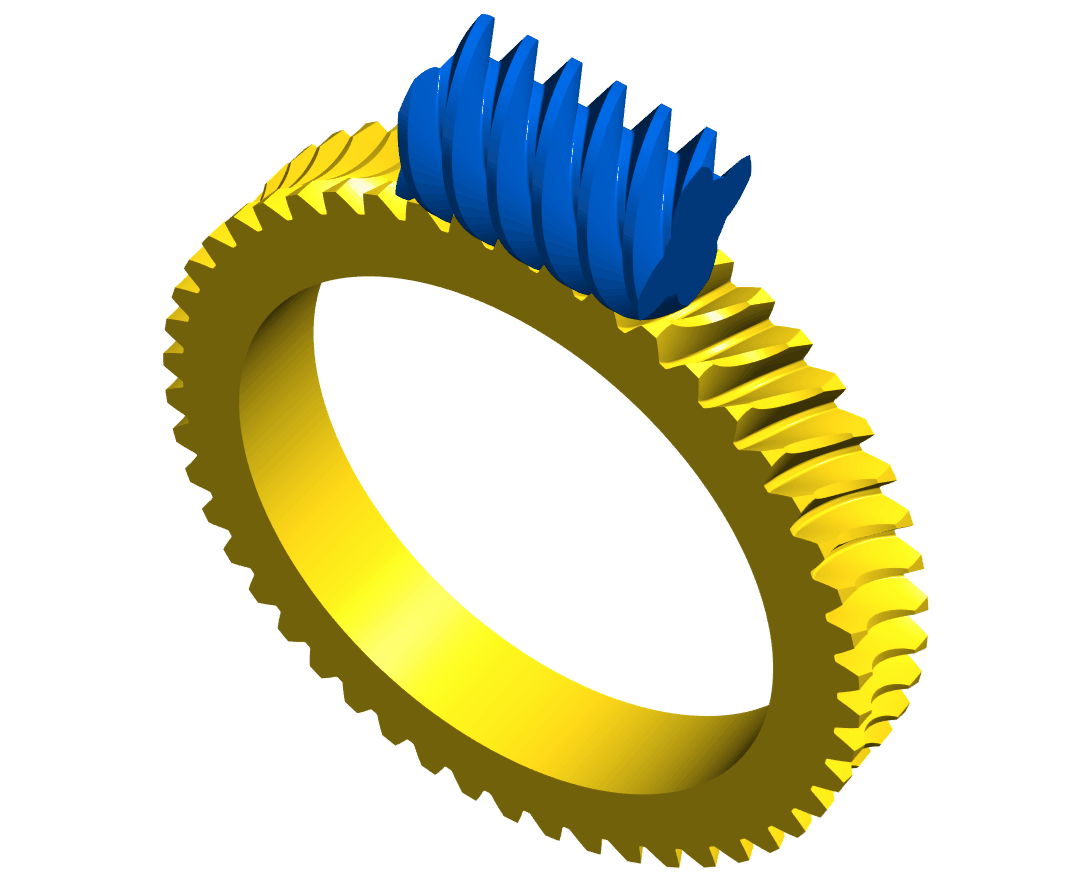

蜗轮蜗杆、斜齿轮蜗杆很相像，区别就是蜗轮蜗杆可以实现线接触啮合，而斜齿轮蜗杆只能是点接触啮合。

蜗轮一般用锡青铜材料，而斜齿轮一般用钢来制造。

christ · 发表于 2021-10-28 08:47

woodee 发表于 2021-10-21 16:17
做得都不错。只是这对螺旋锥齿轮副，通常小轮为主动轮，这样的旋转方向，就使得小轮受力向小端，轴向紧 ...

领教了，之前居然不知道这个，这是动画倒放吗？

woodee · 发表于 2021-10-28 09:59

christ 发表于 2021-10-28 08:47
领教了，之前居然不知道这个，这是动画倒放吗？

是的。下载原图，在软件里颠倒顺序，存为gif动图即可。
