[滚齿] 滚齿、插齿、顶切、根切、内外啮合传动————动画

  [复制链接]
 楼主| 发表于 2022-1-15 11:03 | 显示全部楼层

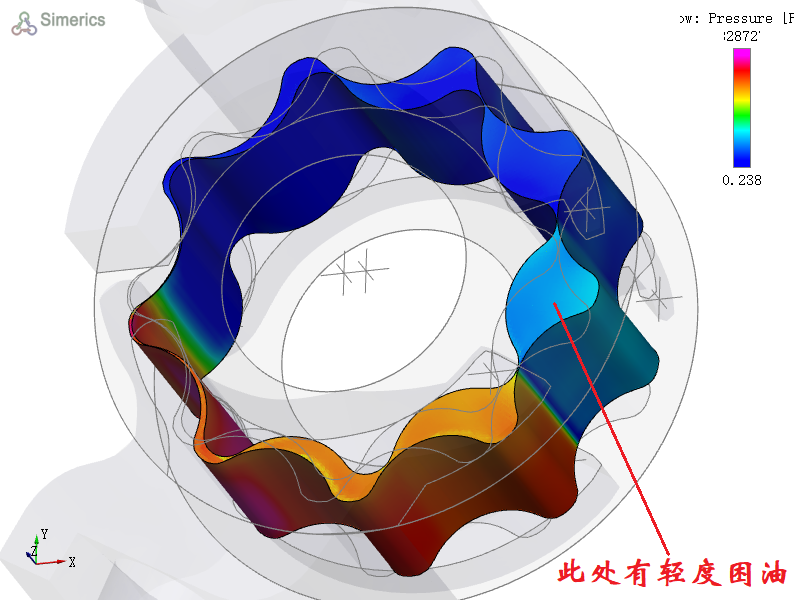

这个CFD计算显示有轻度困油现象。


 楼主| 发表于 2022-1-15 21:04 | 显示全部楼层
mp4格式的动画

摆线内啮合齿轮泵.rar (568.06 KB, 下载次数: 3)
 楼主| 发表于 2022-1-15 22:36 | 显示全部楼层
 楼主| 发表于 2022-1-16 10:12 | 显示全部楼层


这个外啮合齿轮泵动画,深刻展示了压力波的传播方式,以及困油区的压力波动情况!

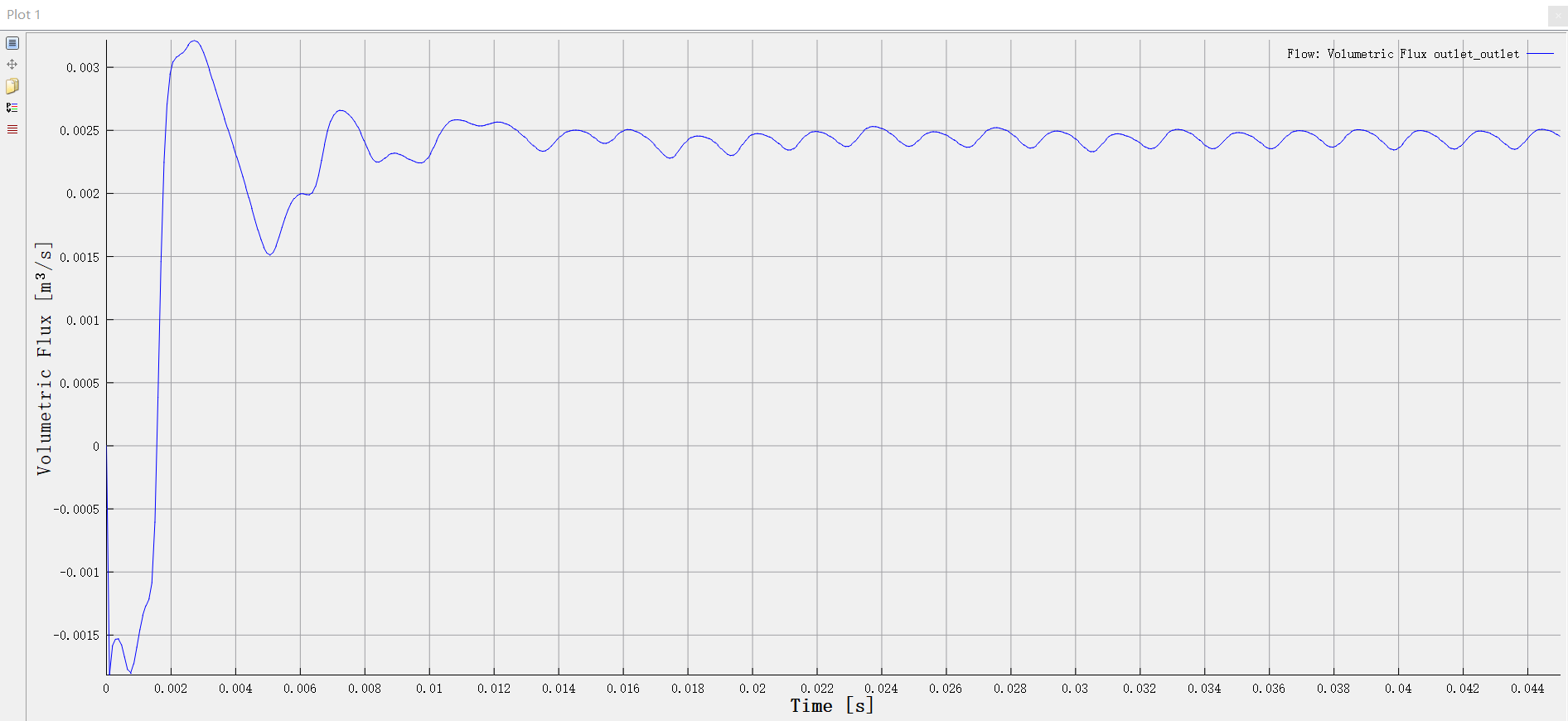

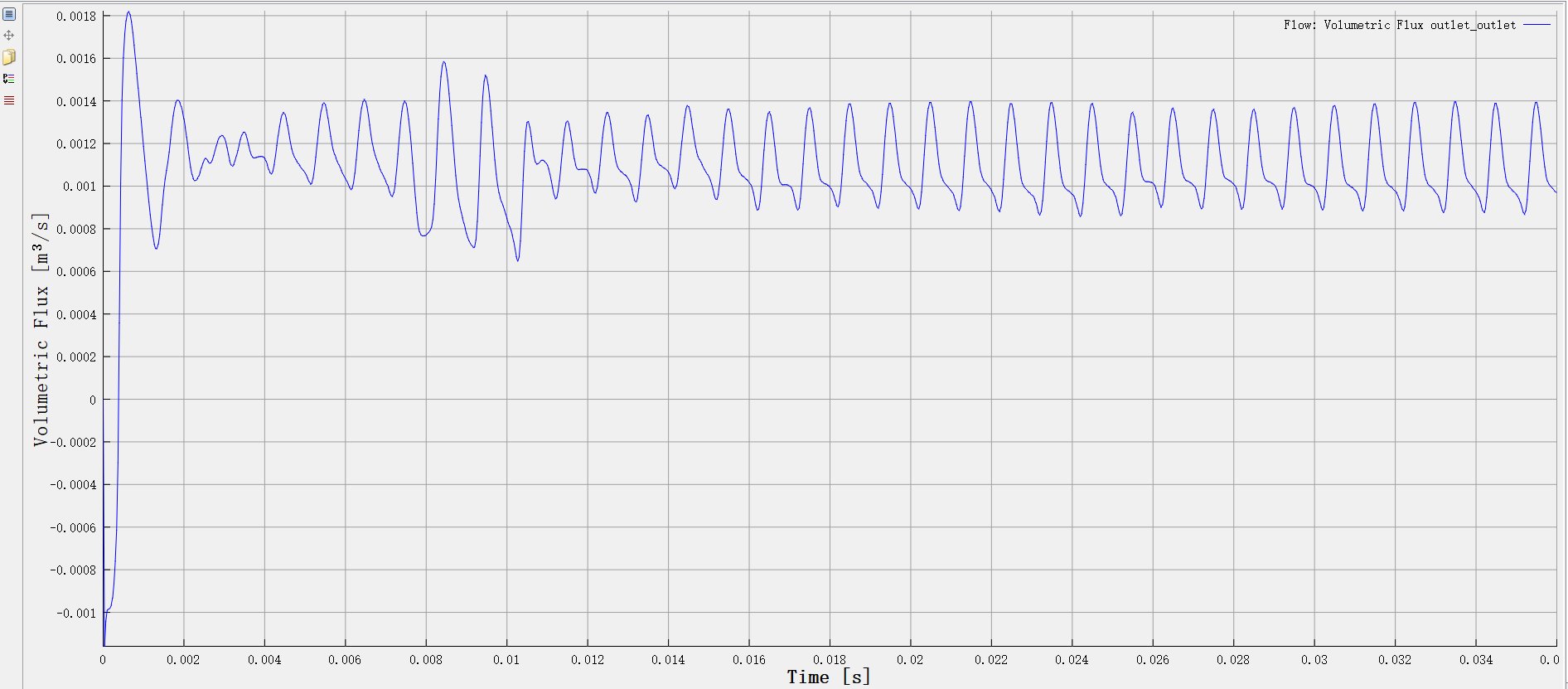

外啮合齿轮泵的流量脉动很大

 楼主| 发表于 2022-1-17 11:07 | 显示全部楼层

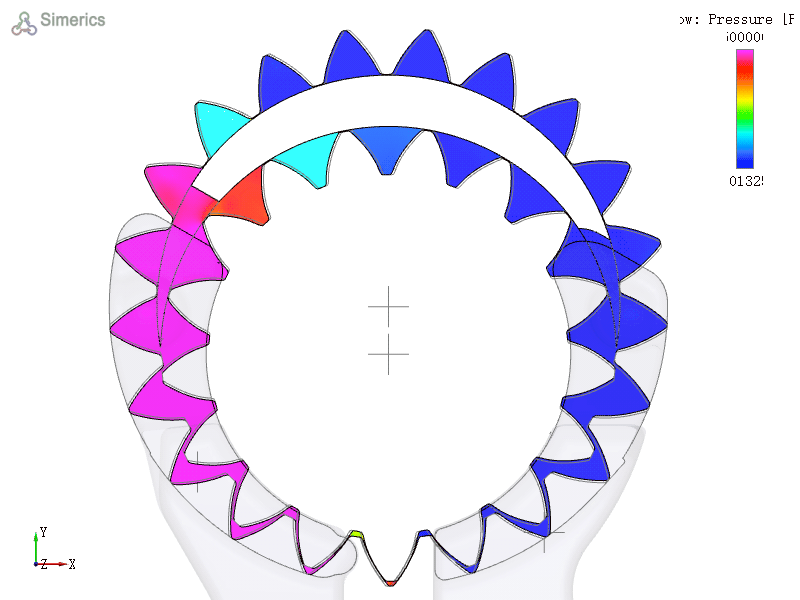

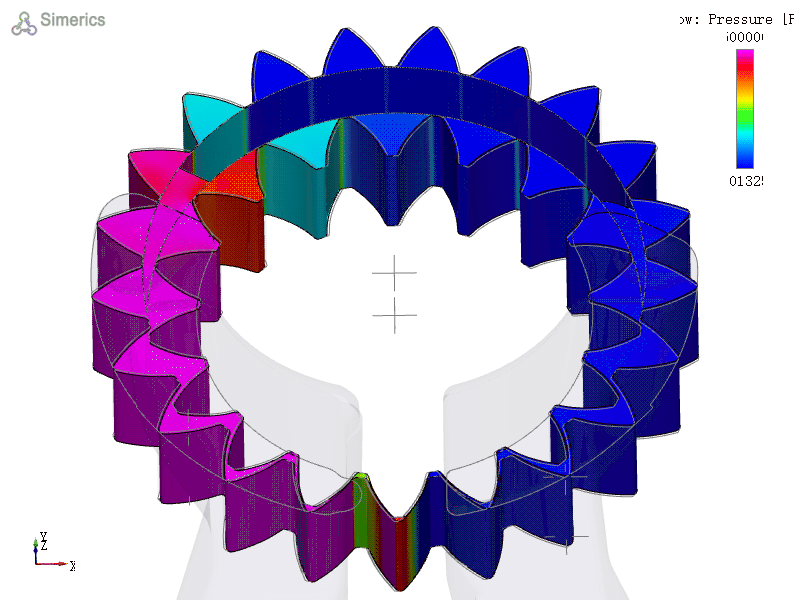

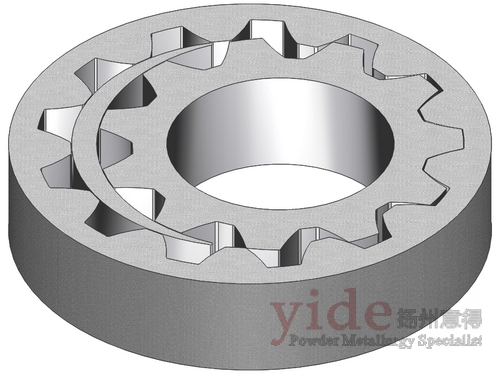

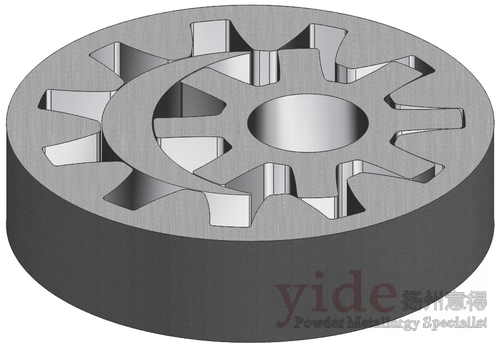

这个内啮合齿轮泵动画靠谱,花了9个小时计算。

 楼主| 发表于 2022-1-17 11:09 | 显示全部楼层
 楼主| 发表于 2022-1-17 13:56 | 显示全部楼层

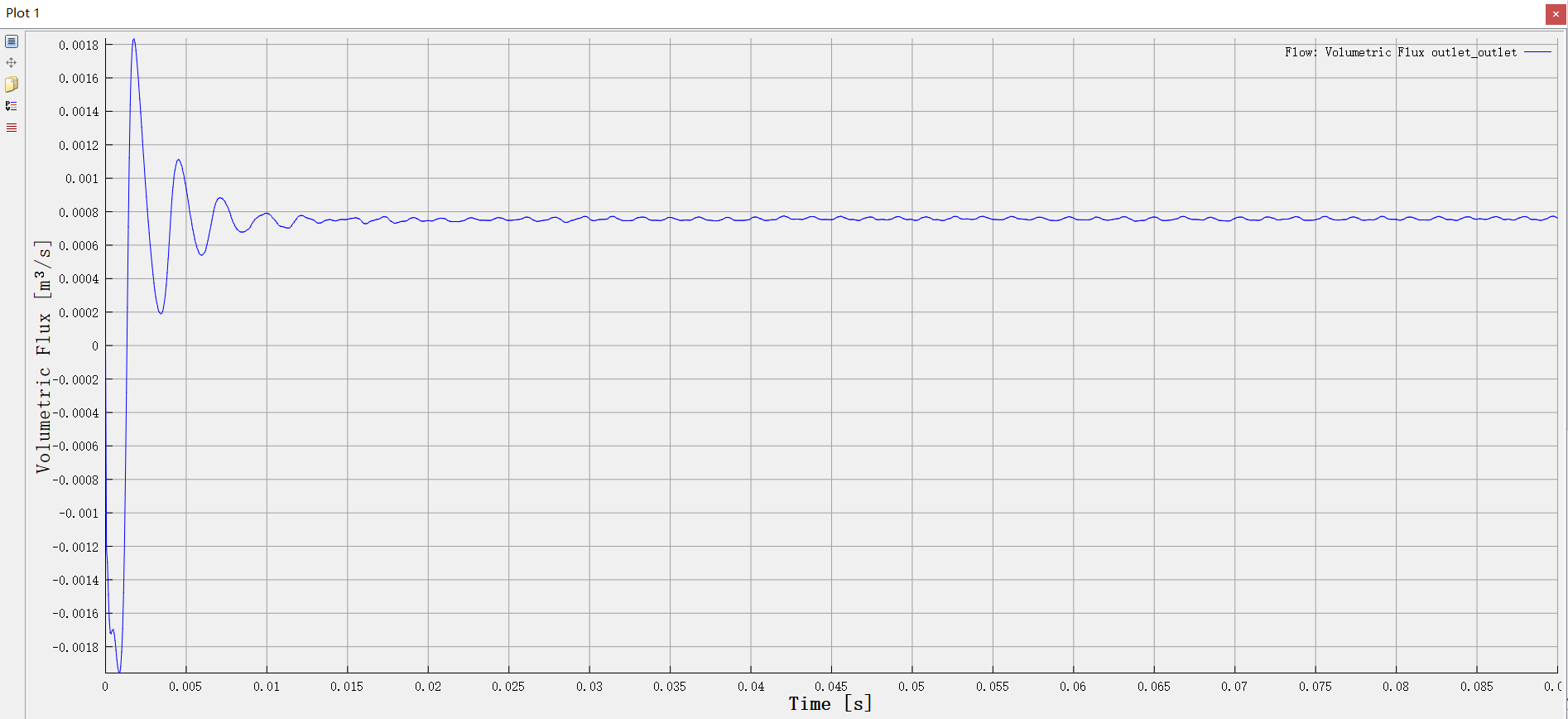

内啮合齿轮泵的流量脉动比外啮合齿轮泵的小得太多了!!!

 楼主| 发表于 2022-1-17 14:00 | 显示全部楼层

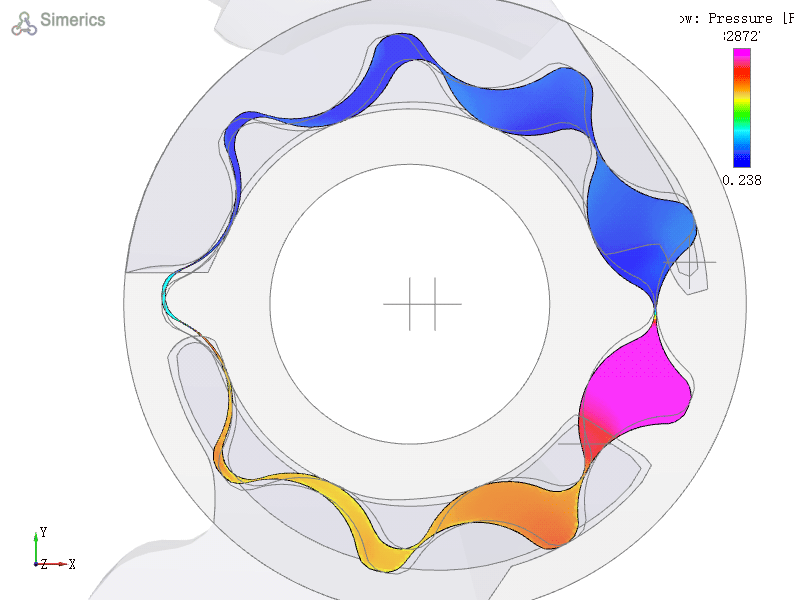

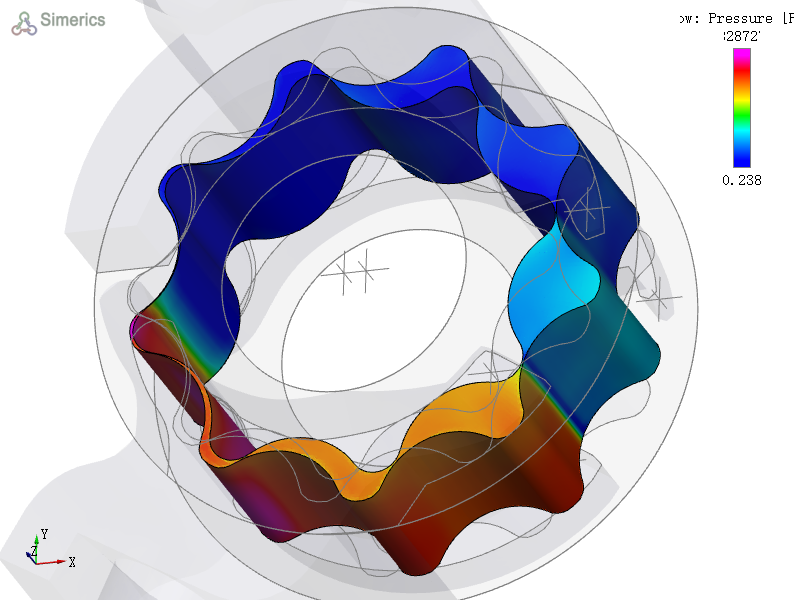

摆线转子泵的流量脉动
明显比内啮合齿轮泵的流量脉动大,但是也远小于外啮合齿轮泵的流量脉动


发表于 2022-1-19 10:30 | 显示全部楼层
谢谢分享、、、、、、、、、、、、、、、、、、、、、
 楼主| 发表于 2022-1-20 13:02 | 显示全部楼层
