内啮合直齿锥齿轮图

海思无涯 · 发表于 2016-9-19 13:48

费老师实在是让俺望洋兴叹啊

linsir102 · 发表于 2016-9-19 18:40

路过，顺便学习下！！！！！！

马瑞ME · 发表于 2016-9-22 21:27

本帖最后由马瑞ME 于 2016-9-22 21:28 编辑

费老实乃机械传动之先行者啊

aidelushang · 发表于 2016-9-23 08:33

学习了，谢谢分享。

hyh0205 · 发表于 2016-9-23 09:14

行星减速机

hyfjy · 发表于 2016-9-23 10:56

有公转同时存在自转的都可以用行星机构来命名的，
同样对这类传动机构的还有：
少齿差
锥齿轮谐波
锥齿轮摆动
......
等等

woodee · 发表于 2016-9-24 19:46

凑个热闹

：

zhengchong · 发表于 2016-9-25 09:16

水平很高啊。

hyfjy · 发表于 2016-10-11 08:37

少数齿，极少数齿少齿差锥齿轮副的设计。

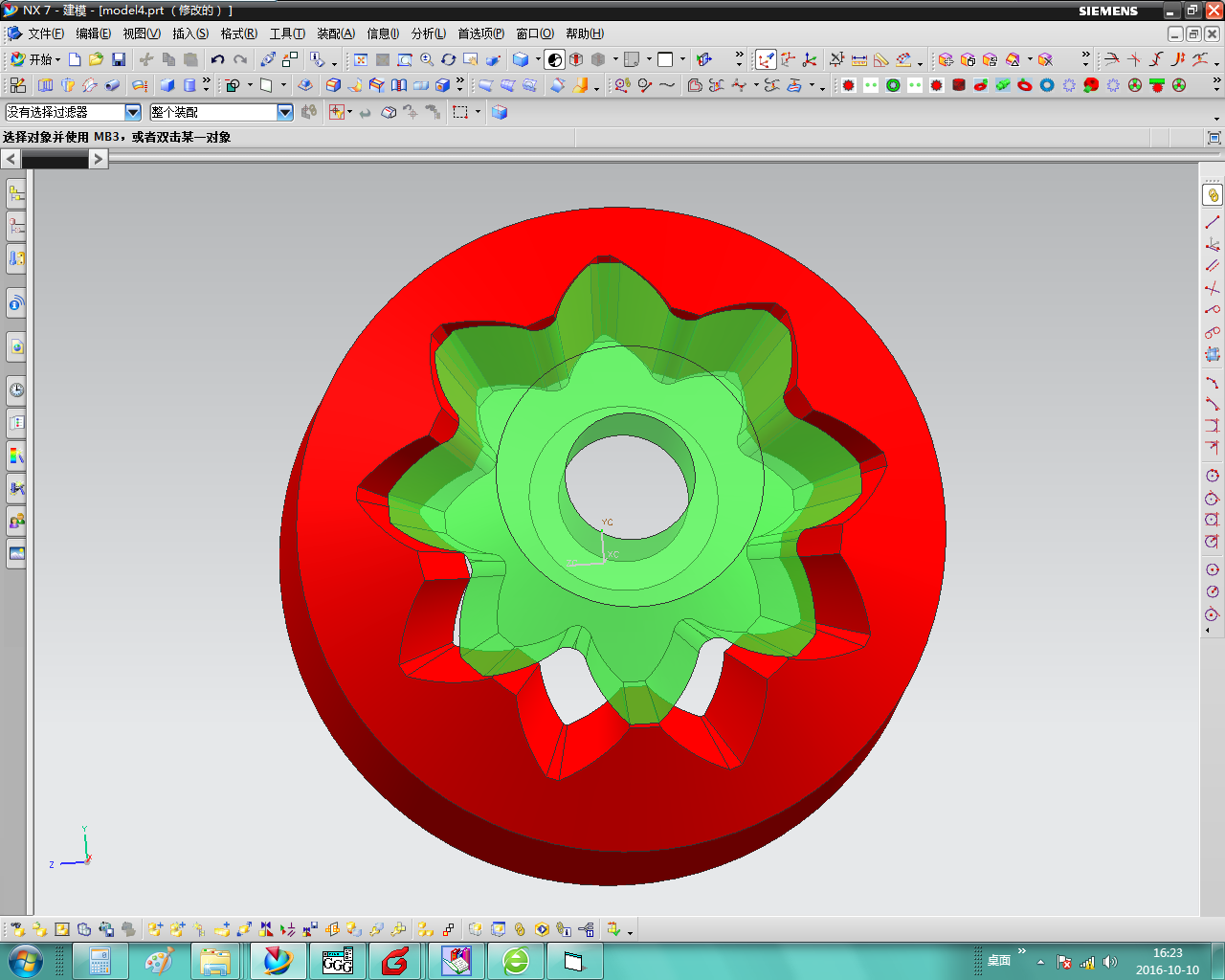

10-11齿

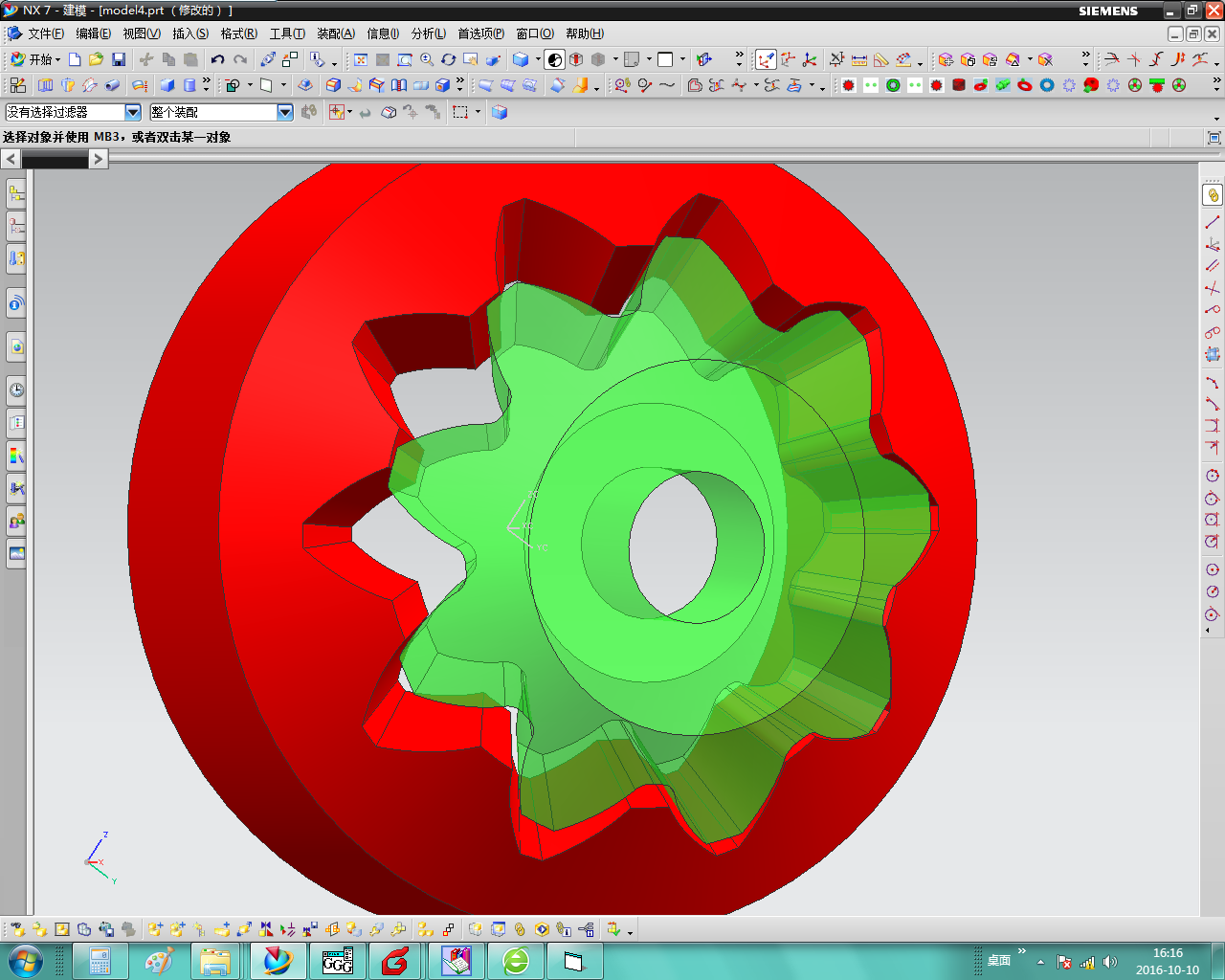

9-10齿

8-9齿

7-8齿：

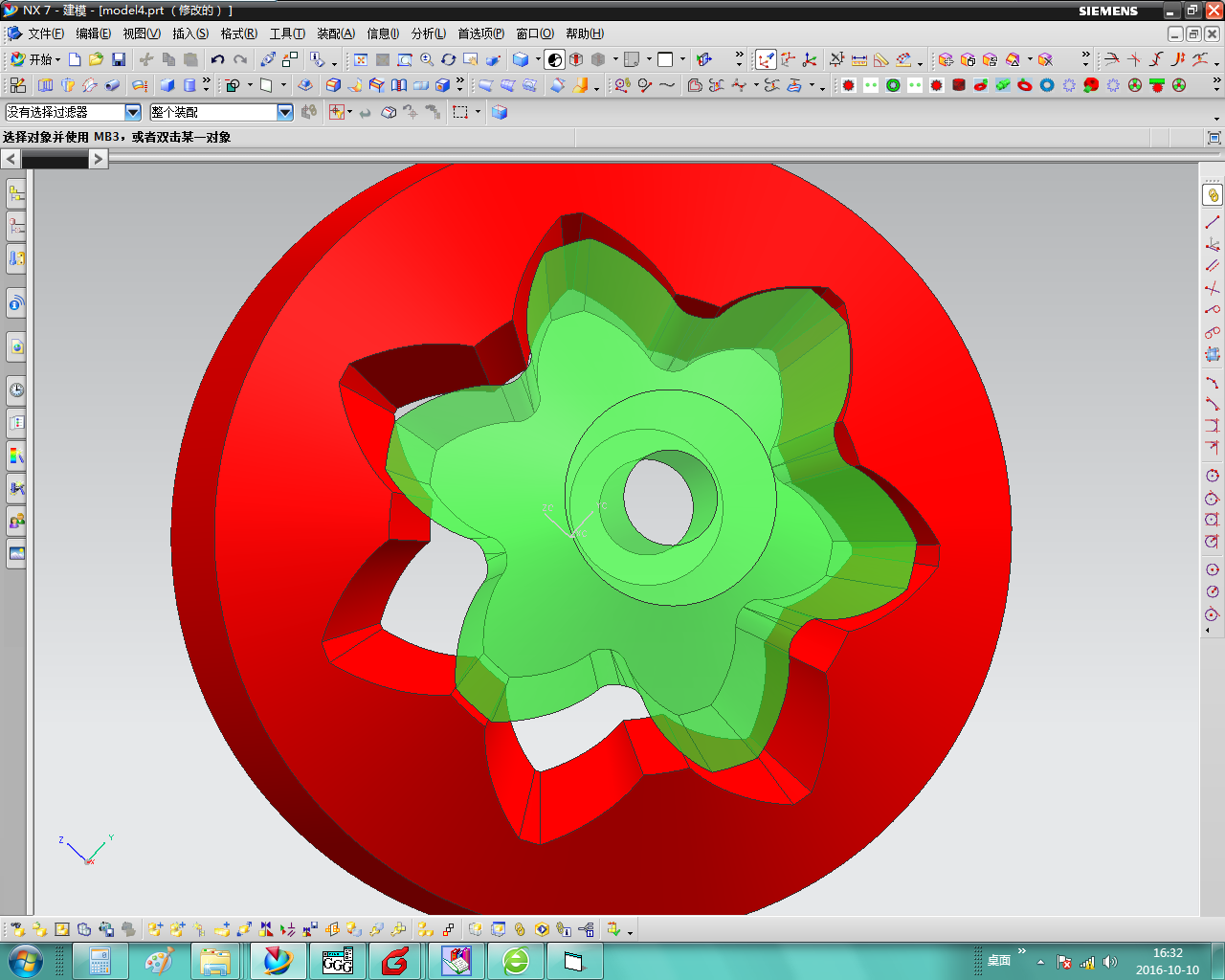

6-7齿：

5-6齿：

设计中感觉，当齿数较少，极少时，内齿轮的基锥会入侵齿根圆，齿高系数会进一步减少，通过调整压力角，齿高系数，虽然可以做出符合啮合的模型，但计算得到的当量齿轮重合度会逐渐小于1，到5齿与6齿啮合时，计算重合度仅有0.885906713118439，基本丧失了传动的连续性。

zhxr1979 · 发表于 2023-11-2 22:47

这种齿轮怎么制造？
