内啮合直齿锥齿轮图

hyfjy · 发表于 2016-7-18 17:35

您需要登录才可以下载或查看，没有账号？注册

x

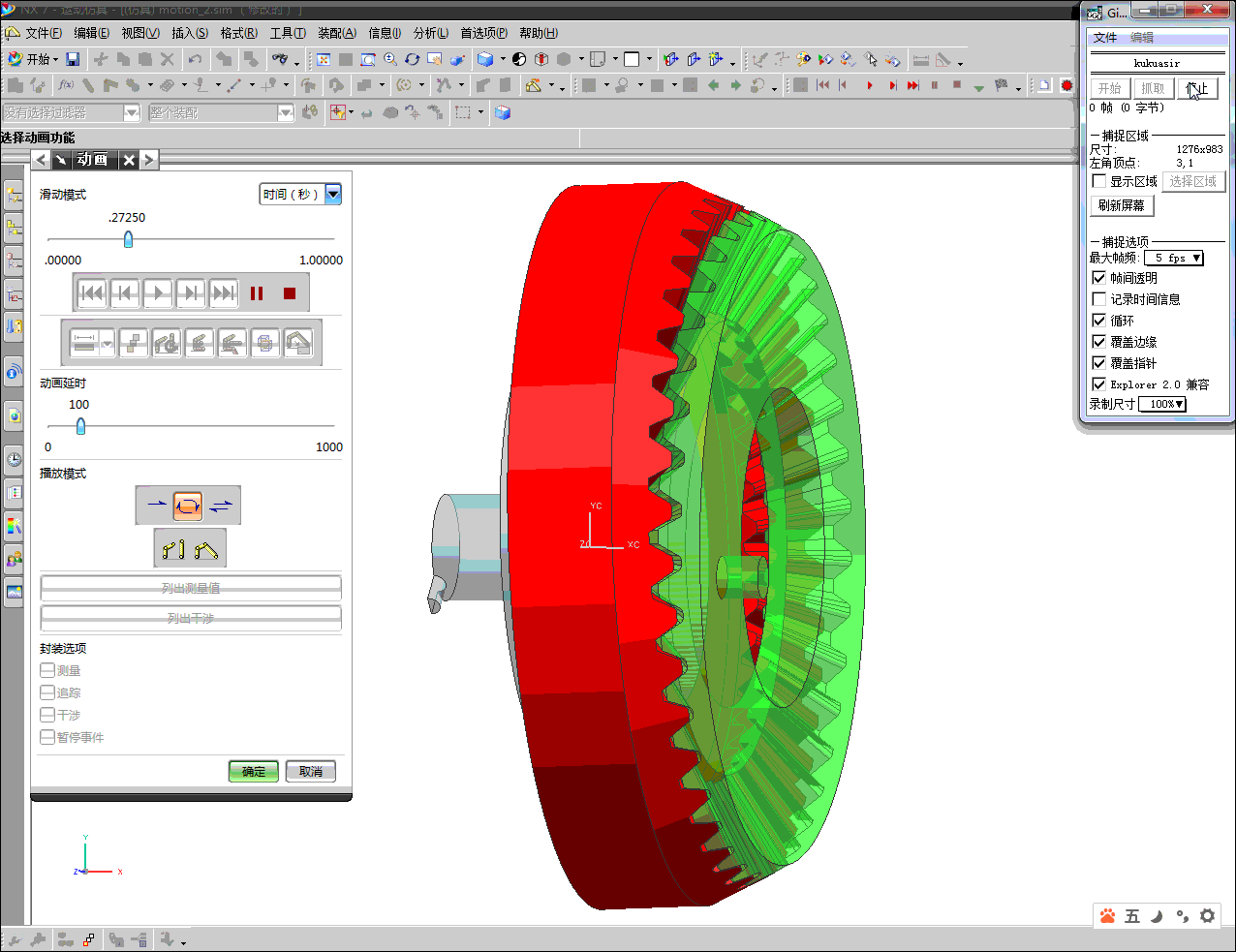

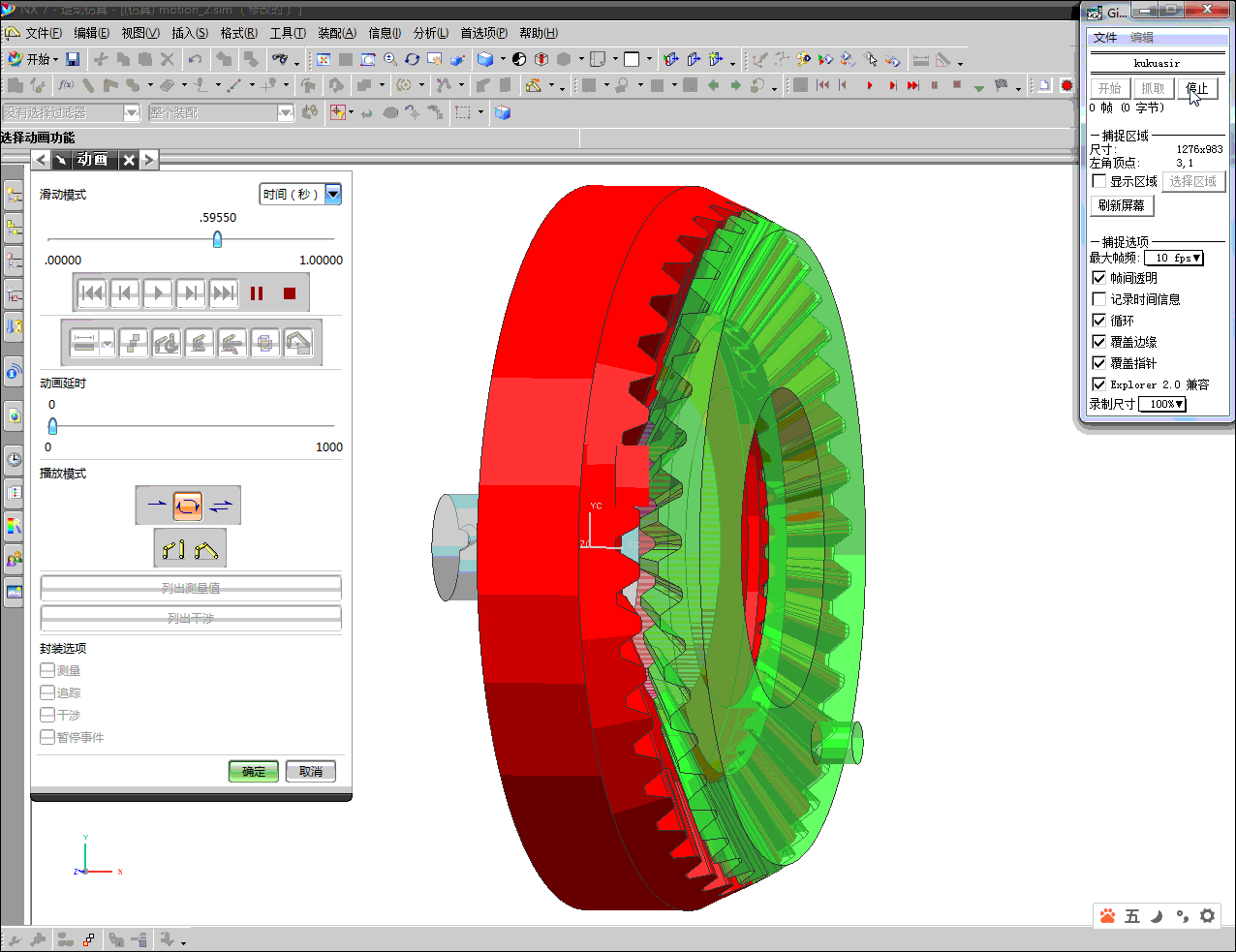

做了一对内啮合直齿锥齿轮啮合图：

hd_1000 · 发表于 2016-7-18 21:11

水平很高啊。

天河之星 · 发表于 2016-7-19 09:06

万能的坛主！

aimoon · 发表于 2016-7-19 09:06

再介绍下用途呗

sdjn_xxl · 发表于 2016-7-19 10:17

厉害！这种齿轮传动一般用在何处？

zyh007zyh · 发表于 2016-7-19 10:36

师傅真是少有的高手呀！！！！！！！！！

pauleta · 发表于 2016-7-19 16:34

来到齿轮论坛才大开眼界，前辈在机械社区只是抛砖引玉呀。

zhanglianbin · 发表于 2016-7-19 16:50

炒菜机里面有这样的机构，用的是行星结构！

hyfjy · 发表于 2016-7-21 10:07

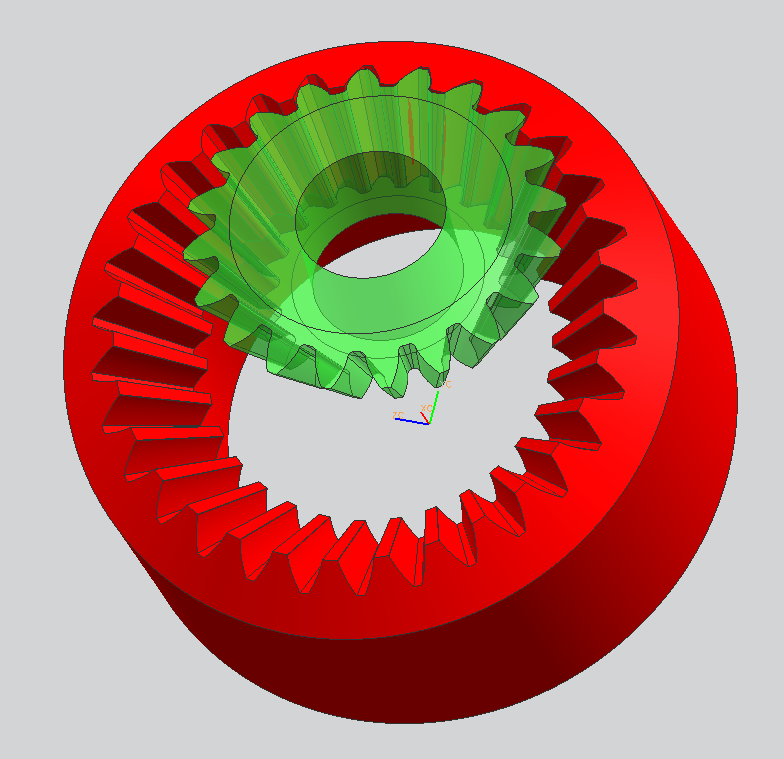

章动是一种传动机构，且仅用于减速装置，传动比大，相对体积小，承载力大，结构简单。传二副图给大家欣赏一下。


传动比与摆线针轮结构差不多，也就是二个内外锥齿轮的齿差为1时，传动比就是输出齿轮的齿数在摆动啮合中，主动转一圈，从动轮转动一个齿。

lw0116 · 发表于 2016-7-21 20:14

锥齿轮少齿差传动
