NW 行星轮系的设计计算与配齿方案的选择

niuershiye · 发表于 2015-3-3 00:00

yanta82 发表于 2015-3-2 16:08

登录/注册后可看大图

提到化工版《机械设计手册》上的配齿计算公式,,几年前发现太麻烦,还不容易理解,还是用齿轮手册的公式好,去年 ...

将数比大小参数给我，给你配配看！

hyfjy · 发表于 2015-3-3 08:52

NW型行星机构的优化设计与快速精确建模。


niuershiye · 发表于 2015-3-3 12:56

本帖最后由 niuershiye 于 2015-3-3 13:49 编辑

欢迎费老师大驾光临！

仅仅从传动比 9 。模数，螺旋角的角度，对比了一下另外方案，体积要小了许多，
新方案还符合 ZC/ZD=整数，就是不需要《对齿》！


yanta82 · 发表于 2015-3-3 18:55

niuershiye 发表于 2015-3-3 00:00

登录/注册后可看大图

将数比大小参数给我，给你配配看！

写错了,不是NW行星传动,因为小齿轮不在內齿圈的中心,偏离了中心一个距离,类似NW行星,应该是內外啮合的两级齿轮传动功率分流而已.內齿圈转动,我钢开始配齿时是按NW行星配的,比如5个行星轮,配好后,去掉3个行星轮,剩2个行星轮,检查时发现装配不上,才发现此路不通.虽然成功设计成了,但也无此种情况下普遍的公式.
如果可能,请给出配齿普遍的公式,并试举一例.

smally · 发表于 2016-10-17 09:16

非常感谢楼主的贡献！小弟刚入行，学习了。

yansijie · 发表于 2016-10-20 18:18

果然很牛啊

administrator · 发表于 2017-4-19 15:35

woodee 发表于 2015-1-16 11:37
真不容易，牛老辛苦了！

NW应加上对齿，以及加标记以便安装的内容为好。

请问NW有没有安装条件的认证计算公式

freefreemen · 发表于 2017-4-19 19:46

配了个更小尺寸的

zengxiaodong · 发表于 2018-3-28 22:01

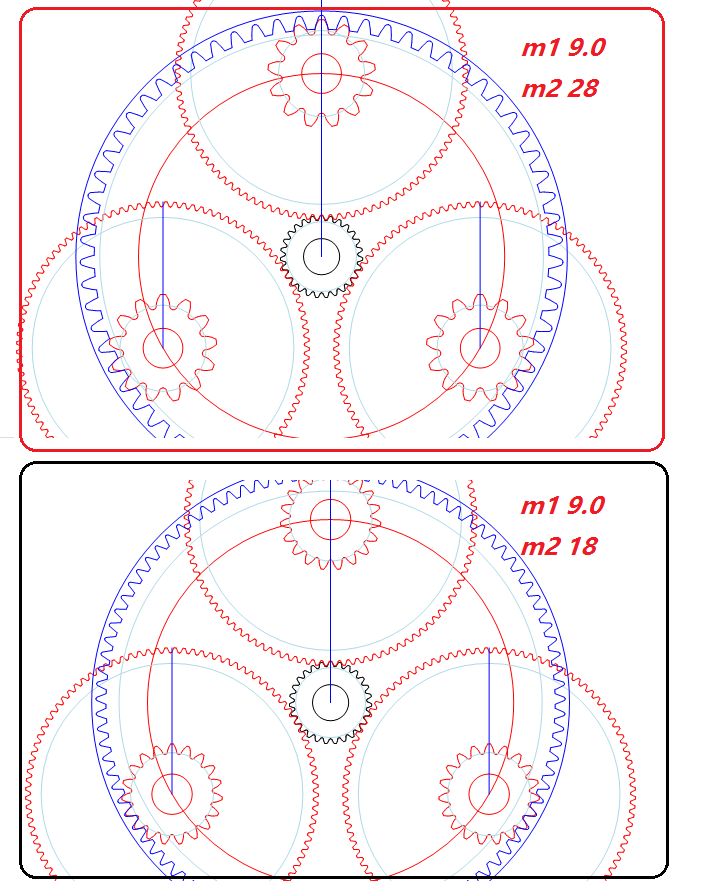

有一个风电NW行星齿轮箱，高速级的模数9，低速级的模数28，完全实现了等强度的设计！

zengxiaodong · 发表于 2018-3-29 13:29

外齿轮啮合：

模数9，压力角20度，螺旋角40度，齿数27/101，齿宽180，变位系数0.1055/-0.3170，中心距750

内齿轮啮合：

模数28，压力角20度，螺旋角15度，齿数13/-67，齿宽345，变位系数0.3359/0.6269，中心距750

输出转矩为3000000牛米，输出转速15转每分。
