外齿轮的公法线和节圆棒中心距之间的关系？

niuershiye · 发表于 2008-12-5 10:47

用WK 控制齿厚，德国用 Asne /  Asni  ，相当于 ISO  Esns  / Esni 。

计算一下  WK（16） ===〉 764.173  （— 0.433  / — 0.713 ）就符合 763.6  ± 0.14 了。

对于这个齿轮，大致相当于 DIN3967-1978 " bc27"

================================

[ 本帖最后由 niuershiye 于 2008-12-5 10:49 编辑 ]

niuershiye · 发表于 2008-12-5 16:27

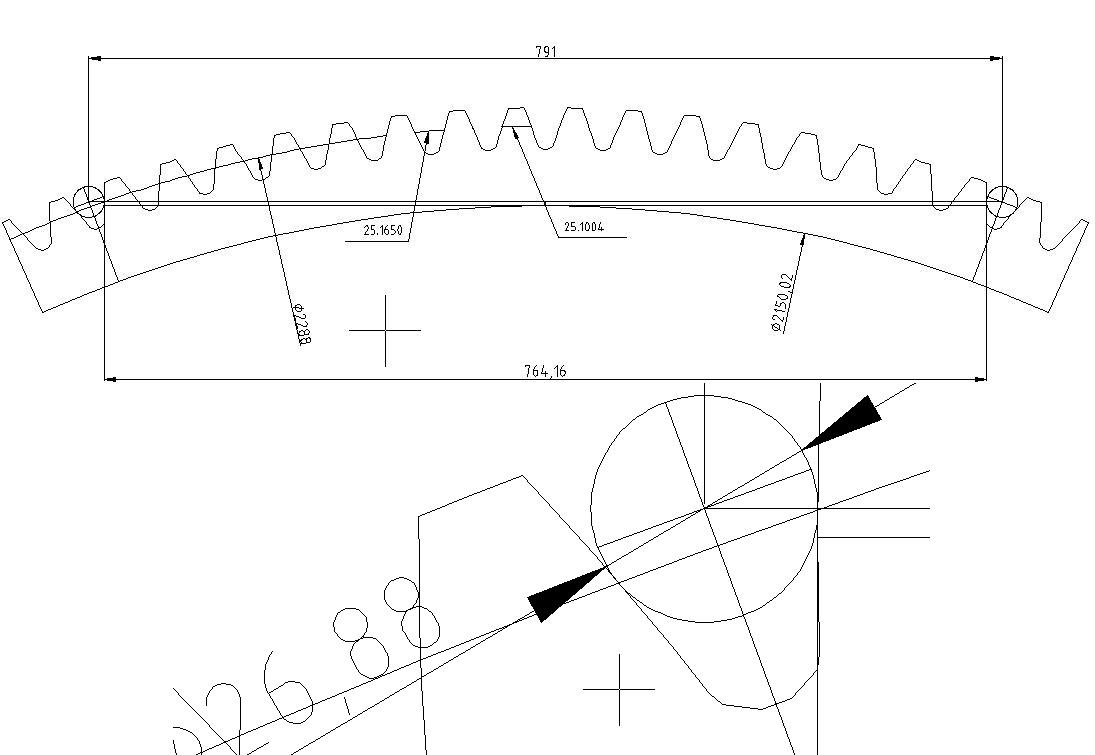

准确的绘制了一次。齿厚 25.1004 ；齿槽 25.1650 ; 齿厚减小了 0.032 （已经绘制完毕就算了）

其他尺寸如图。

lalawo · 发表于 2009-6-25 20:56

这是维斯塔斯的产品，W16=763.6土0.14，该公司认可的公法线测量仪器就是带量球（26.88=1.68*16）的数显公法线千分尺。

疯狂毛毛虫 · 发表于 2016-9-19 19:18

此论坛藏龙卧虎啊

zhengchong · 发表于 2016-9-20 19:34

哦！原来是这样！！我再看看，以前好像没有见过！！{:sosoa_e113:} {:sosoa_e113:} {:sosoa_e113:}

周四状 · 发表于 2016-9-20 21:10

小程序不错

水中鱼儿 · 发表于 2016-9-26 07:59

高手太多，看看就能学习

Nikula · 发表于 2016-11-26 15:45

学习了。。

wangdonghui · 发表于 2016-11-27 09:30

两者之间是有联系的，和齿轮齿厚有关。外齿轮齿厚越薄，公法线和跨棒距相对会小。

sdjn_xxl · 发表于 2016-11-28 16:33

阿懵发表于 2008-11-14 12:45
有办法，节园棒中心距俗称M值，公法线应该叫Wk，二者是一回事，同时受制于变为系数x。有公式可以用的，给你 ...

怎么感觉用这个小软件算下来不对呢
