外齿轮的公法线和节圆棒中心距之间的关系？

hero7338 · 发表于 2008-11-15 08:31

小程序不错。

阿懵 · 发表于 2008-11-15 09:02

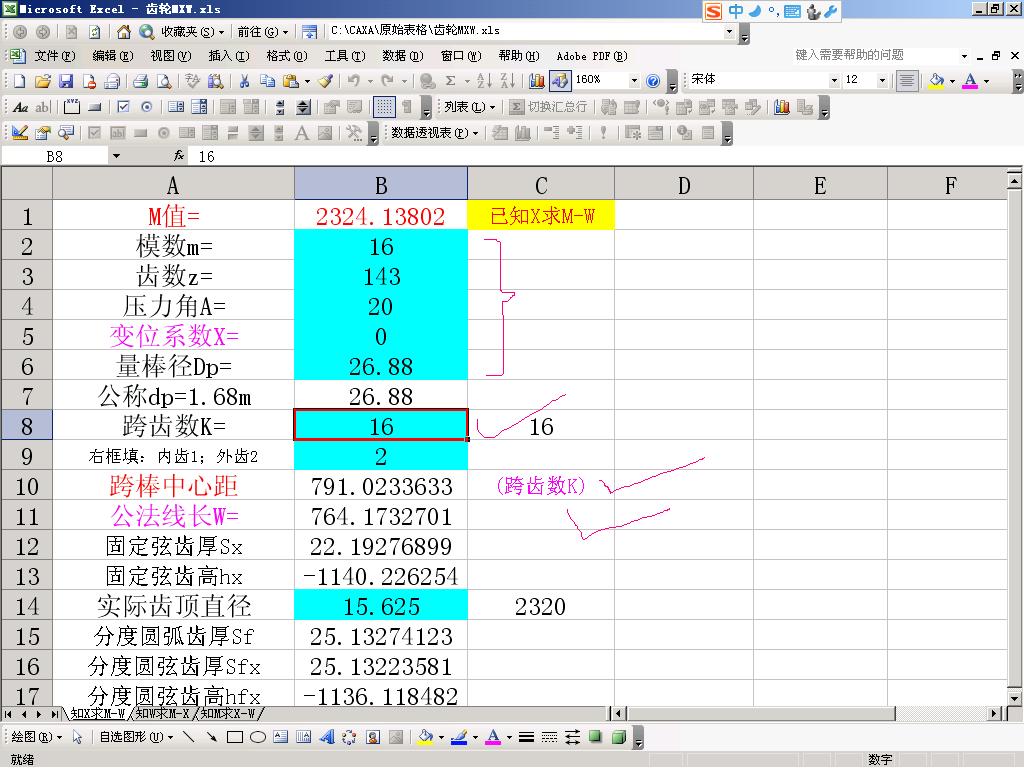

公法线不对：如果x=0，那么跨棒中心距是：791.023，公法线长度：764.1733
用附件的小程序可以直接计算出来。

[ 本帖最后由阿懵于 2008-11-15 09:04 编辑 ]

阿懵 · 发表于 2008-11-15 09:20

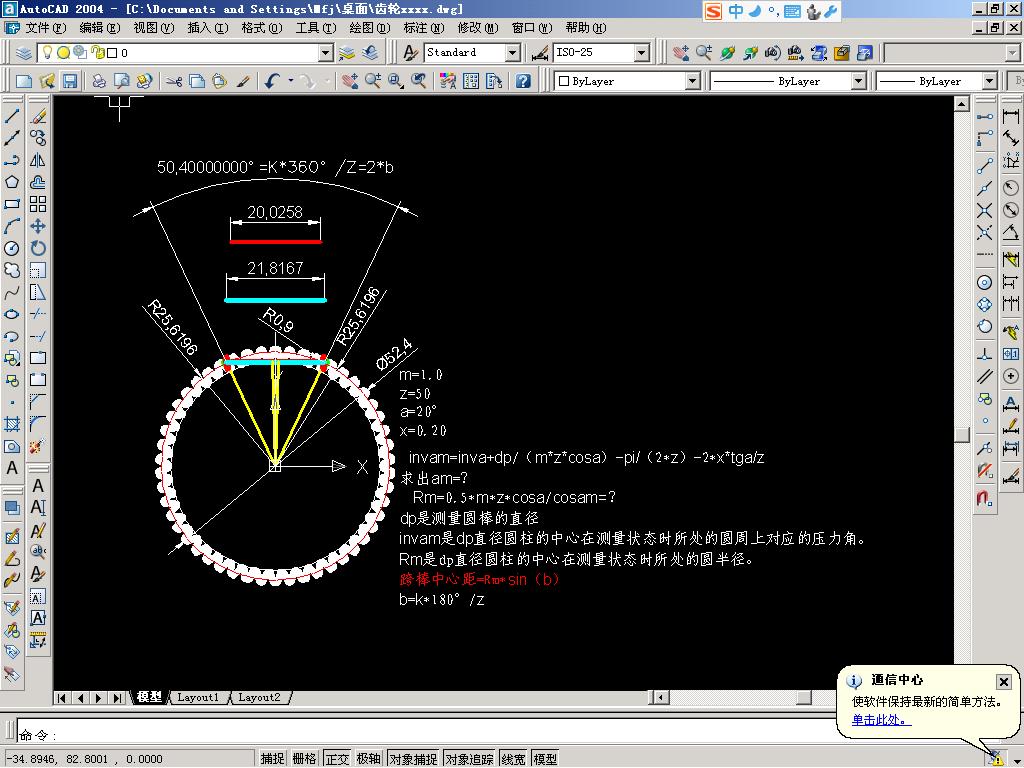

具体计算方法可以参照附件的说明自己体会一下吧！！

[ 本帖最后由阿懵于 2008-11-15 09:52 编辑 ]

wsarah8019 · 发表于 2008-11-16 10:31

是啊，所以我想图纸肯定是有些问题的。
可是客户给的参数是这样的，好像很矛盾啊。而且德国方面也没有提出异议。

wsarah8019 · 发表于 2008-11-16 10:47

楼主，太感谢您了！
看来我要好好研究一下了。这样看来，估计节棒距给的尺寸是对的，公法线是错的，所以测量节棒距和公法线之间是有转换关系的。
但节棒距没有给出公差，节棒距的公差和公法线间的公差有什么关系哪，有什么计算公式吗？

wsarah8019 · 发表于 2008-11-16 10:50

那个计算的公式依据的标准是国标吗？因为这个齿轮是德国标准，会不会是因为标准不同导致的节棒距和公法线不一致哪？

woodee · 发表于 2008-11-16 22:27

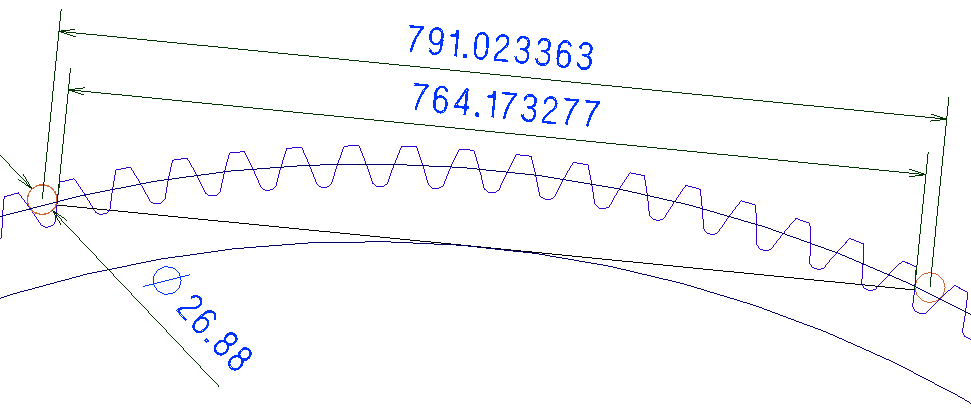

“跨棒距”：

但公法线不对，应该是：764.173277。

[ 本帖最后由 woodee 于 2008-11-16 22:49 编辑 ]

阿懵 · 发表于 2008-11-17 08:44

用那个小程序分别计算公法线的上下差，对应的跨棒中心距之差就是跨棒中心距的公差了！！

阿懵 · 发表于 2008-11-17 08:50

不可能的，标准不一致也不回产生这样的问题，公法线和跨棒中心距实际是齿轮的一个项目（齿厚）的两种测量方法。两者肯定要一致的。

wsarah8019 · 发表于 2008-11-17 10:30

谢谢版主了。
看来图纸本身都有问题了。只要是能互换就好了。
太谢谢大家的支持了！
以后齿轮的问题还要请各位专家帮忙了！:kiss:
