用PROE软件做行星齿轮系统运动仿真

luop0035 · 发表于 2012-10-17 11:13

本帖最后由 luop0035 于 2012-10-17 15:21 编辑

hyfjy 发表于 2012-10-16 19:37

登录/注册后可看大图

学了一天？，我都学了三十多年才能用自己的知识完成各种运动，别心急呢，稳步前时，一步一 ...

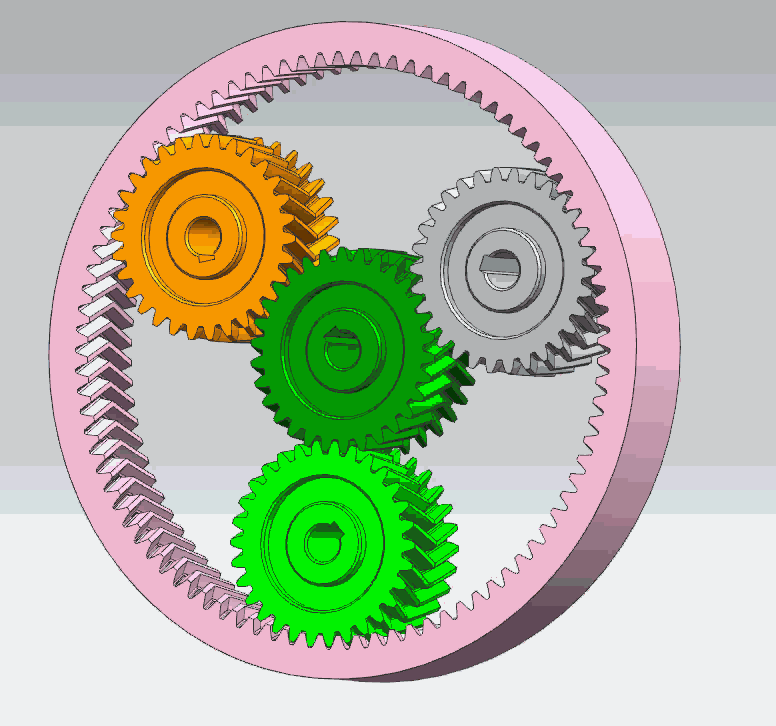

又经过几番尝试，发现：行星轮、行星架、中心轮安装的过程中，一直以行星架作为支架，可是定义齿轮副，并且一直加驱动在太阳轮上，点击运行，怎么会出现装第一个行星轮的时候，太阳轮绕自己轴线转动，星星轮子转的同时和行星架一起公转；装第二个星星轮之后，依然以行星架作为支架，可是变成了第二个不转，太阳轮、行星架、第一个行星轮自传同时绕第二个行星轮转动，第三个装了之后，一样画符，结果也出现类似问题
我学proe也有四五年了，很感兴趣，现在也经常用到，所以特别想学一下，请您得空教教我哦，

gdd · 发表于 2012-11-2 13:38

行家，能把齿圈和齿轮的proe参数化设计给我一份吗？可以的发我邮箱geardrive@163.com不胜感激。
我自己编的有时候生成会失败。

longyaner521 · 发表于 2012-11-22 19:37

本帖最后由 longyaner521 于 2012-11-22 19:41 编辑

hyfjy 发表于 2011-9-6 21:32

登录/注册后可看大图

回复 hmcad602 的帖子

谢谢，仔细看过了你提供的贴，在建立齿轮相啮合上，这种方法其实我也试过了，在齿轮 ...

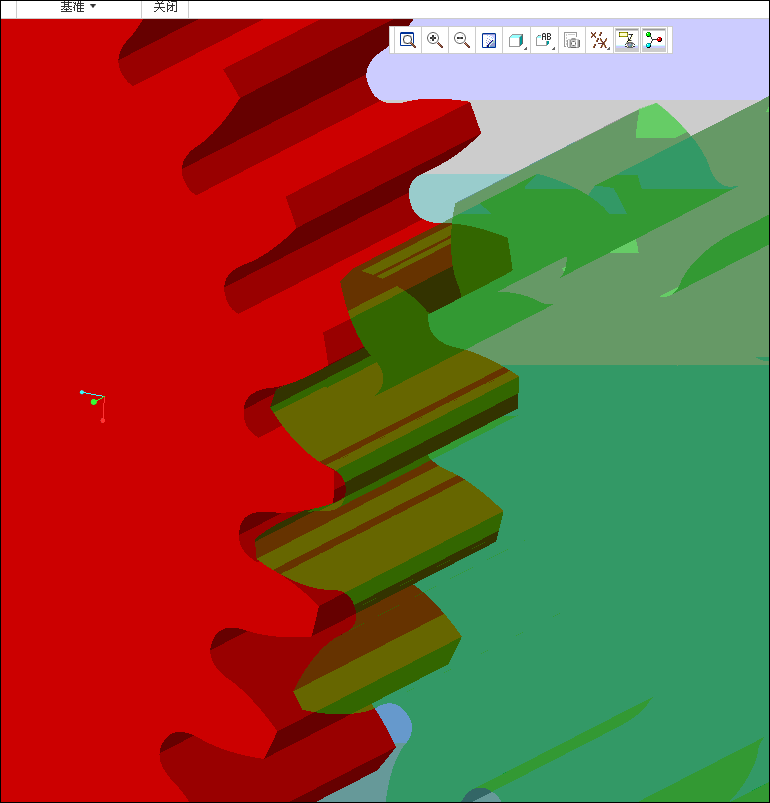

proe 应该也能实现吧？这是我用kisssoft生成的齿形，

看看啮合区域吧！费老多多指教

hyfjy · 发表于 2012-11-23 20:02

longyaner521 发表于 2012-11-22 19:37

登录/注册后可看大图

proe 应该也能实现吧？这是我用kisssoft生成的齿形，

看看啮合区域吧！费老多多指教

不错，再把对比色调整一下，不然在根部似乎是大面积接触的。

longyaner521 · 发表于 2012-11-23 20:15

hyfjy 发表于 2012-11-23 20:02

登录/注册后可看大图

不错，再把对比色调整一下，不然在根部似乎是大面积接触的。

我就大概做了一下，确实没有调对比度！见笑了！

longyaner521 · 发表于 2018-6-9 16:17

hyfjy 发表于 2012-4-30 19:49
当行星齿轮与太阳轮安装设置好以后，把整体架作为一个零件装配后，内齿轮用刚性联接，且也要用一销一平面 ...

老师，内齿轮设置成刚性链接，用机构里的齿轮约束内齿和行星轮时，内齿上没有轴可以选择啊？

zuolin141 · 发表于 2018-7-9 10:20

好东西！值得收藏！

fly922 · 发表于 2018-8-1 21:39

谢谢分享！学习了！

keenan · 发表于 2018-8-5 22:45

学习了，谢谢大神，我爱你

dengxiangxi · 发表于 2018-8-27 16:57

本帖最后由 dengxiangxi 于 2018-8-27 17:05 编辑

我想请教一下用UG做动画，内齿轮总是跟着旋转是怎么回事，怎么让内齿轮不动
