直齿圆柱齿轮的静态分析应力的分布

魔力仿真

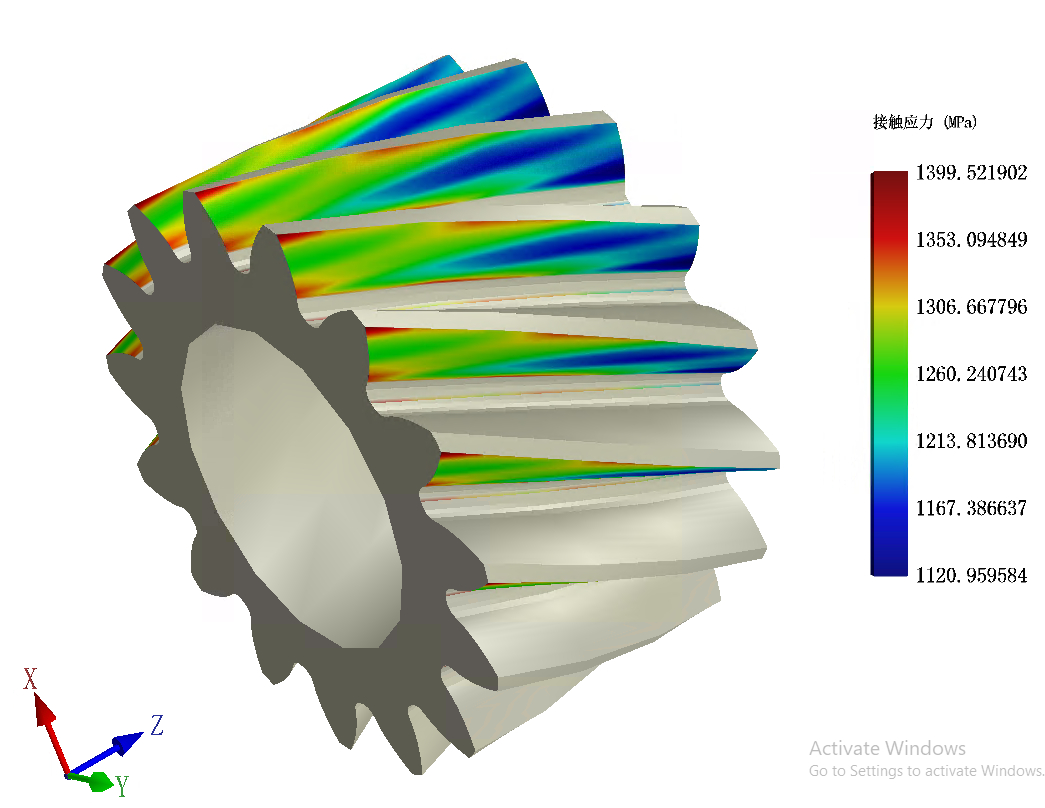

补两张无修形接触应力图

mwp2022

是不是斜齿轮齿根圆角曲率半径比直齿轮小，导致的斜齿轮强度低？

michaelyang

花里胡哨的，，，仿真考虑的因素本身就不全面，这很可能是一些约束条件下的特例，并不具有普遍性，测齿抗才是王道...................

cc0408

b3d4c5d6 发表于 2023-4-18 10:47
不是一回事，齿面是赫兹接触应力，就是压应力。

那我是不是可以这样理解。
CAE中齿面最大主应力出现在齿轮节圆附近可以等效为接触应力
CAE中齿面最大主应力出现在齿轮齿根附近可以等效为弯曲应力

魔力仿真

cc0408 发表于 2023-4-18 14:35
那我是不是可以这样理解。
CAE中齿面最大主应力出现在齿轮节圆附近可以等效为接触应力
CAE中齿面最大主 ...

NO，CAE中不看齿面具体应力（也就看下应力分布，具体数值没意义，算不准），最多看下齿根最大主应力，也就是弯曲应力

cc0408

b3d4c5d6 发表于 2023-4-18 15:38
NO，CAE中不看齿面具体应力（也就看下应力分布，具体数值没意义，算不准），最多看下齿根最大主应力，也 ...

了解，实际上也都是作为参考！谢谢！

mwp2022

cc0408 发表于 2023-4-18 14:35
那我是不是可以这样理解。
CAE中齿面最大主应力出现在齿轮节圆附近可以等效为接触应力
CAE中齿面最大主 ...

直齿模型，未修型状态，计算的齿面接触应力、冯氏应力、最大主应力、最小主应力

cc0408

mwp2022 发表于 2023-4-18 16:25
直齿模型，未修型状态，计算的齿面接触应力、冯氏应力、最大主应力、最小主应力

刚刚用Romax算了下，这个最大、最小主应力集成在齿根应力分析中。那就不能单纯的等效变换了

mwp2022

cc0408 发表于 2023-4-18 17:22
刚刚用Romax算了下，这个最大、最小主应力集成在齿根应力分析中。那就不能单纯的等效变换了

齿面接触应力的失效模式是点蚀，最大主应力（第一强度理论）的失效模式是断裂，无法一起相互对比的。

woodee

hyfjy 发表于 2023-4-17 20:36
斜齿轮传动中，取法向模数为2.5，径向变位系数仍取与直齿圆柱齿轮一样的0.4，增加了螺旋角25度，齿宽不改 ...

老费你好！


见不少人意见不一，我抽时间做了一下准确模型，供分析。

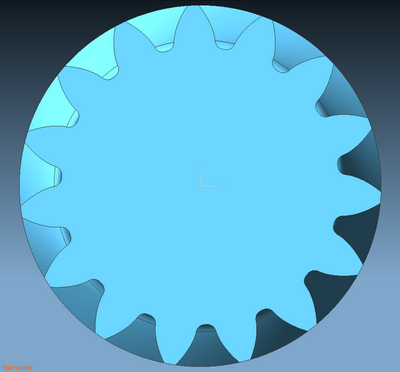

两个圆柱齿轮，法向参数相同，Z=15、Mn=2.5、ha*=1、c*=0.25、Xn=0.4、rc*=0.38、齿厚(轴向)B=25；斜齿轮螺旋角β=25° 。

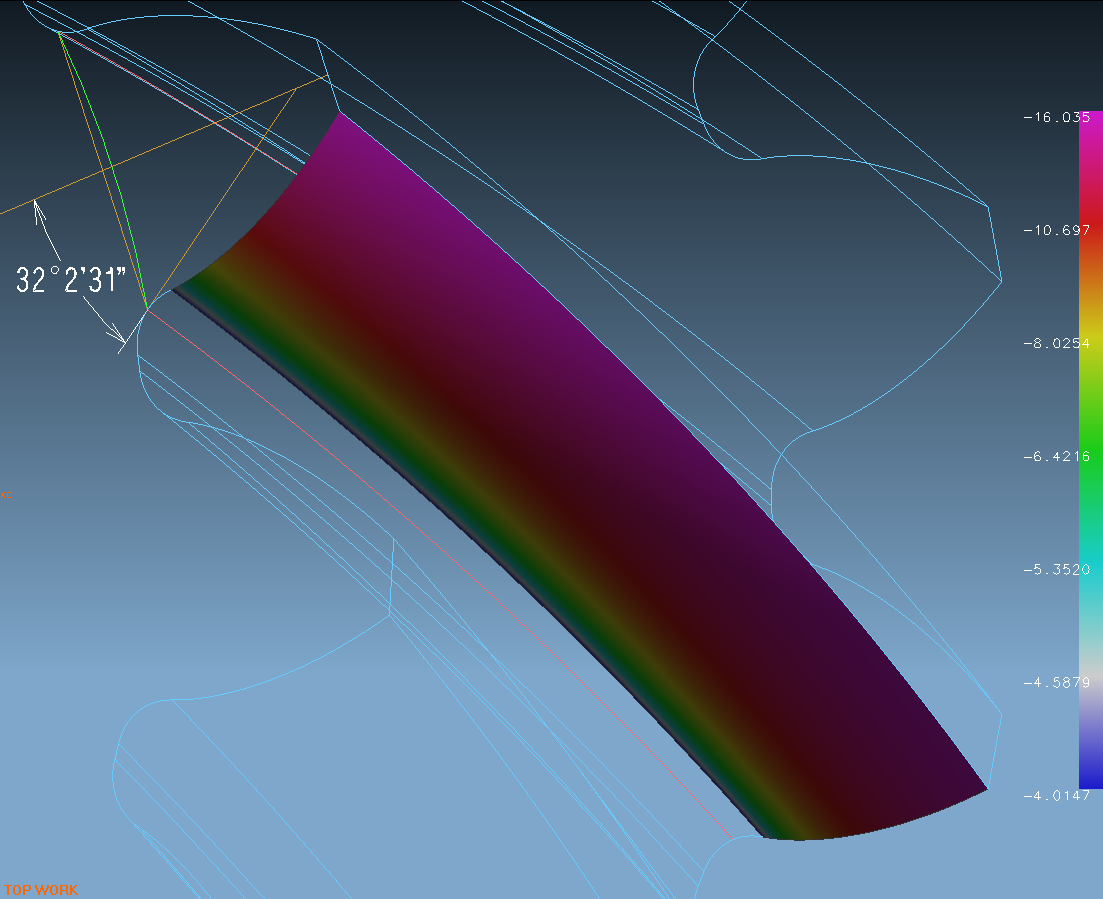

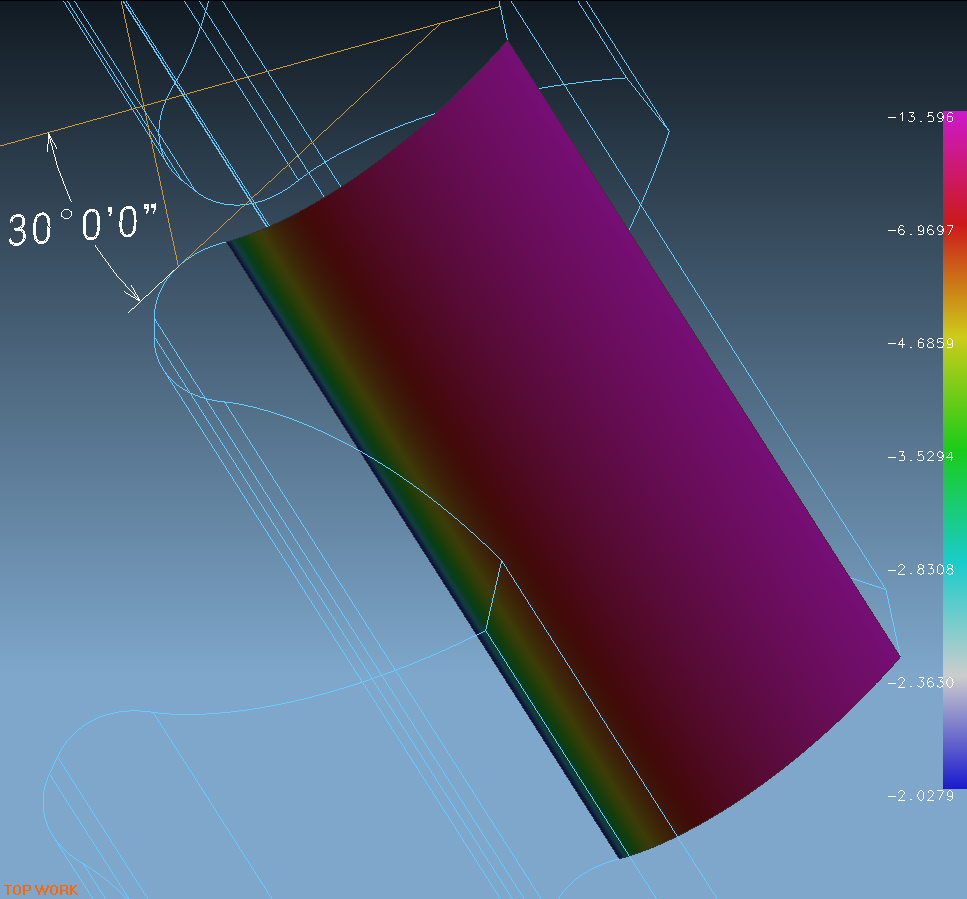

观察看，斜齿轮过渡曲面危险界面处的曲率半径，的确减小了2.7%：


但斜齿轮危险界面的法向弦齿厚，增加了3.5%；
而由于斜齿轮的分圆直径，增加了9%，这导致在负担相同扭矩的情况下，斜齿轮齿面的平均受力，比直齿轮减小了9%左右。
所以定性分析，斜齿轮的根弯曲强度，还是大于相同法向参数的直齿轮。
而齿面接触强度，由于斜齿轮齿面分圆附近的曲率半径增加了1.2倍左右，接触应力也会下降为直齿轮的90%。


所以一般笼统讲，说斜齿轮强度要大于直齿轮，大致是没有问题的。
