设计精确的双圆弧圆柱斜齿轮传动副

hyfjy · 发表于 2022-11-1 17:29

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

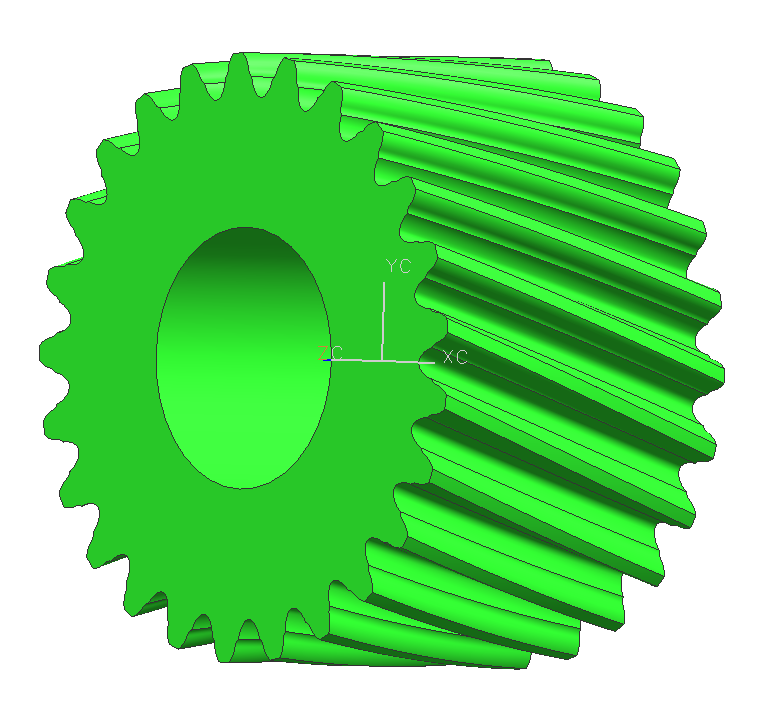

近期受单位委托，试着搞了一套设计双圆弧斜齿轮传动精确模型的建模软件

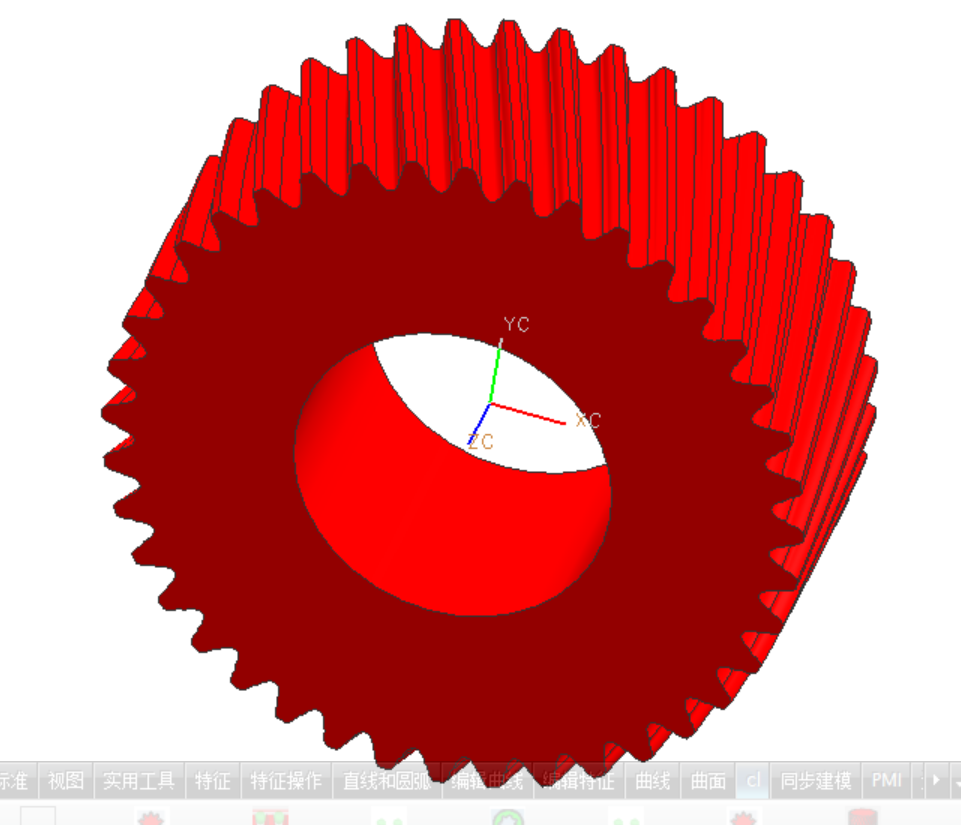

小轮

大轮

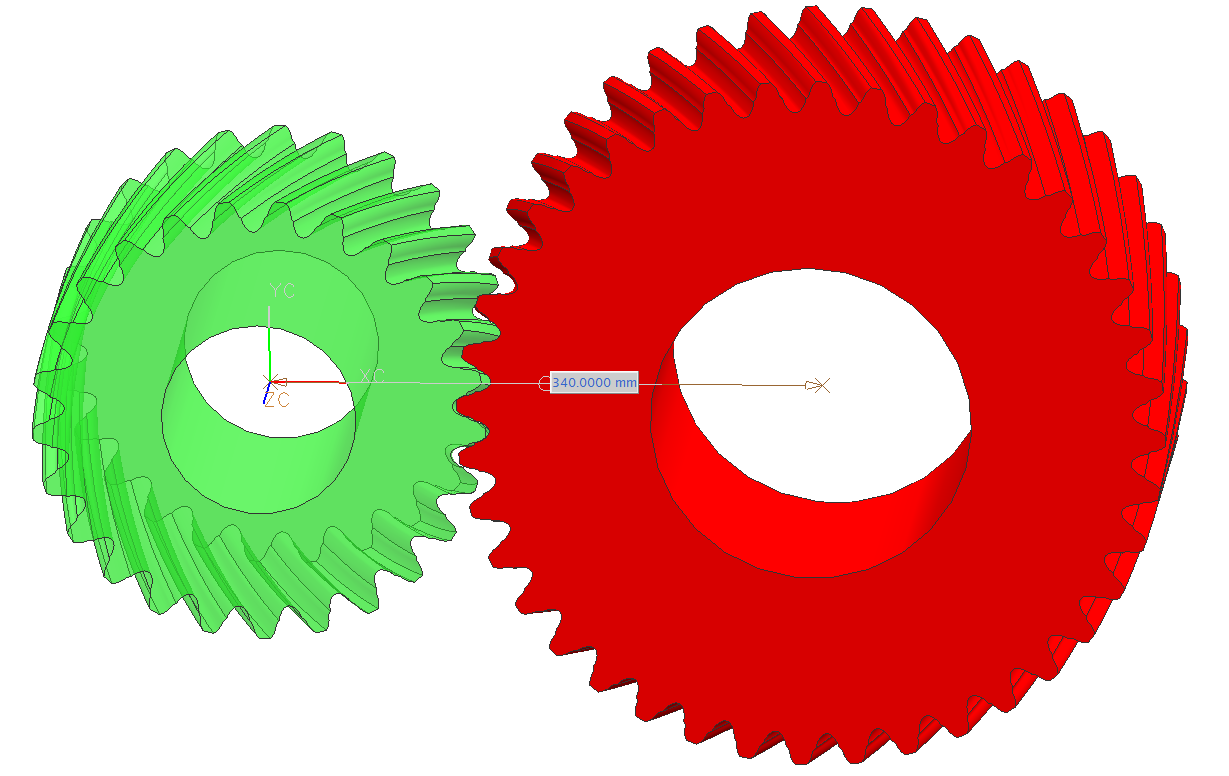

装配图

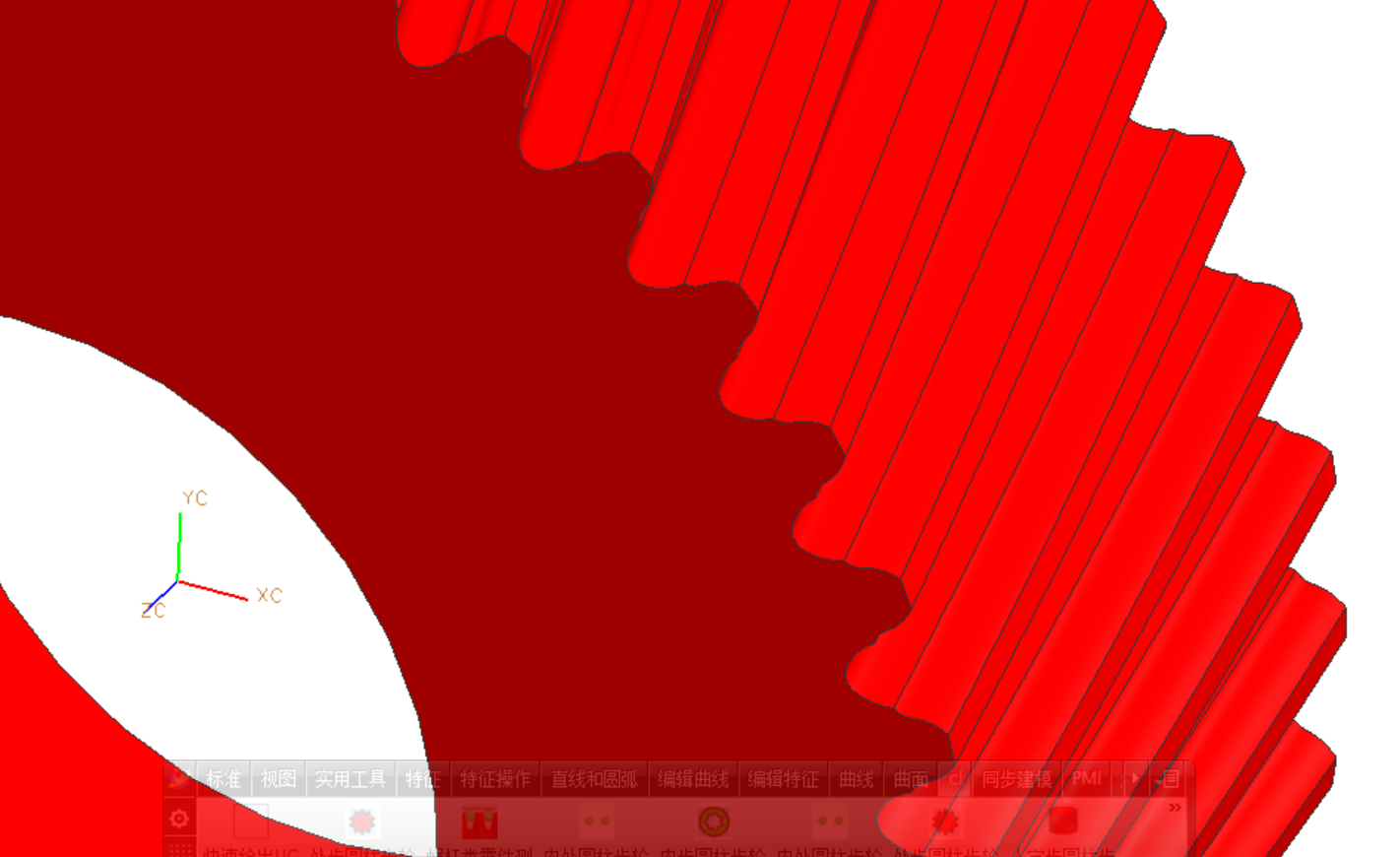

大轮精确自动化建模过程

hyfjy · 发表于 2022-11-1 17:31

装配模型三维文件

25-40.zip (6.23 MB, 下载次数: 23)

hyfjy · 发表于 2022-11-1 17:35

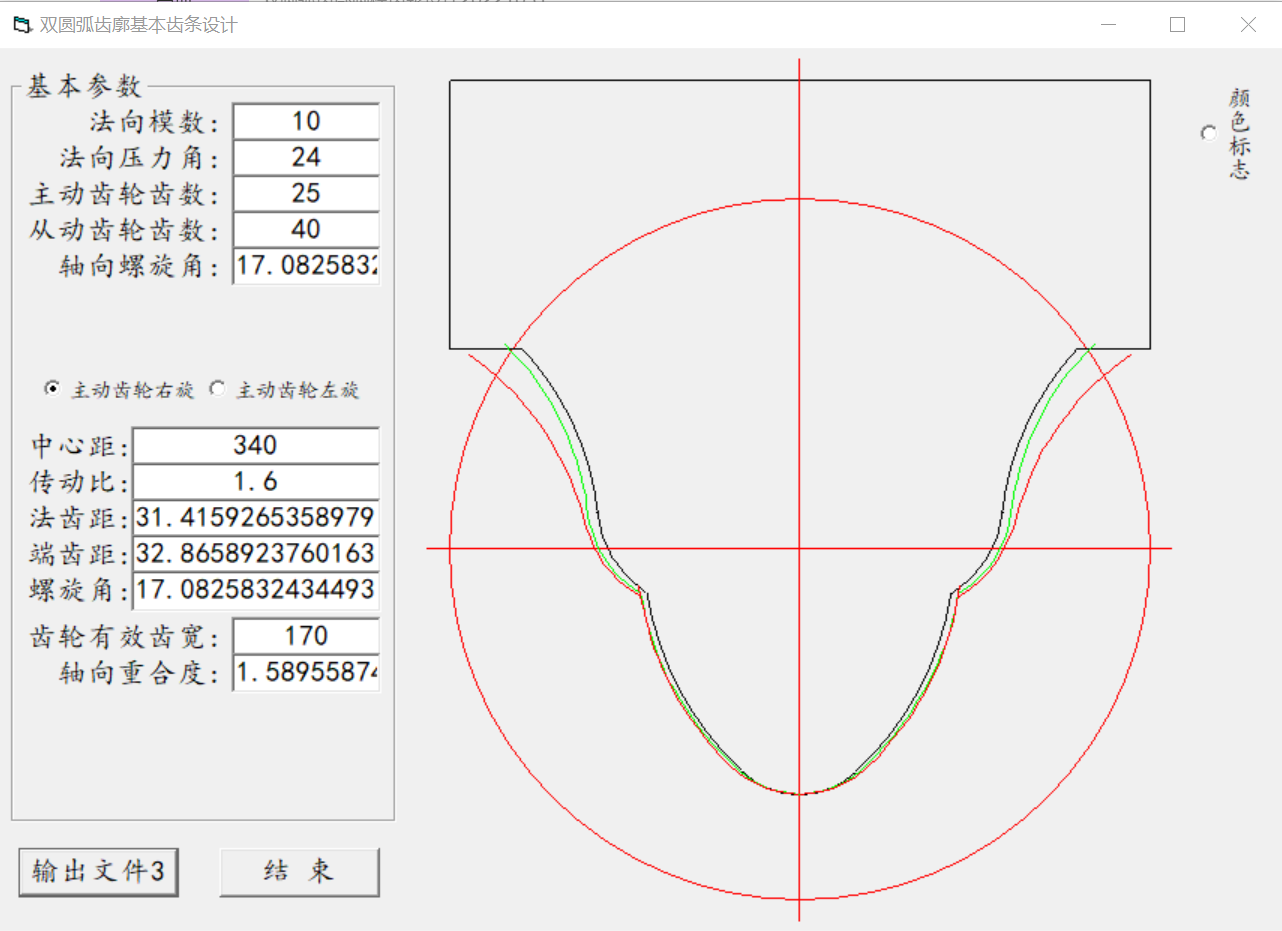

软件中的图形显示的，黑色是齿条的法向齿形，绿色的是齿条斜放后的端面齿形，红色的是对应截面上齿轮得到的截面图或者称为端面图的线条，然后通过软件计算整个沿齿宽方向上齿面的点坐标

hyfjy · 发表于 2022-11-7 19:04

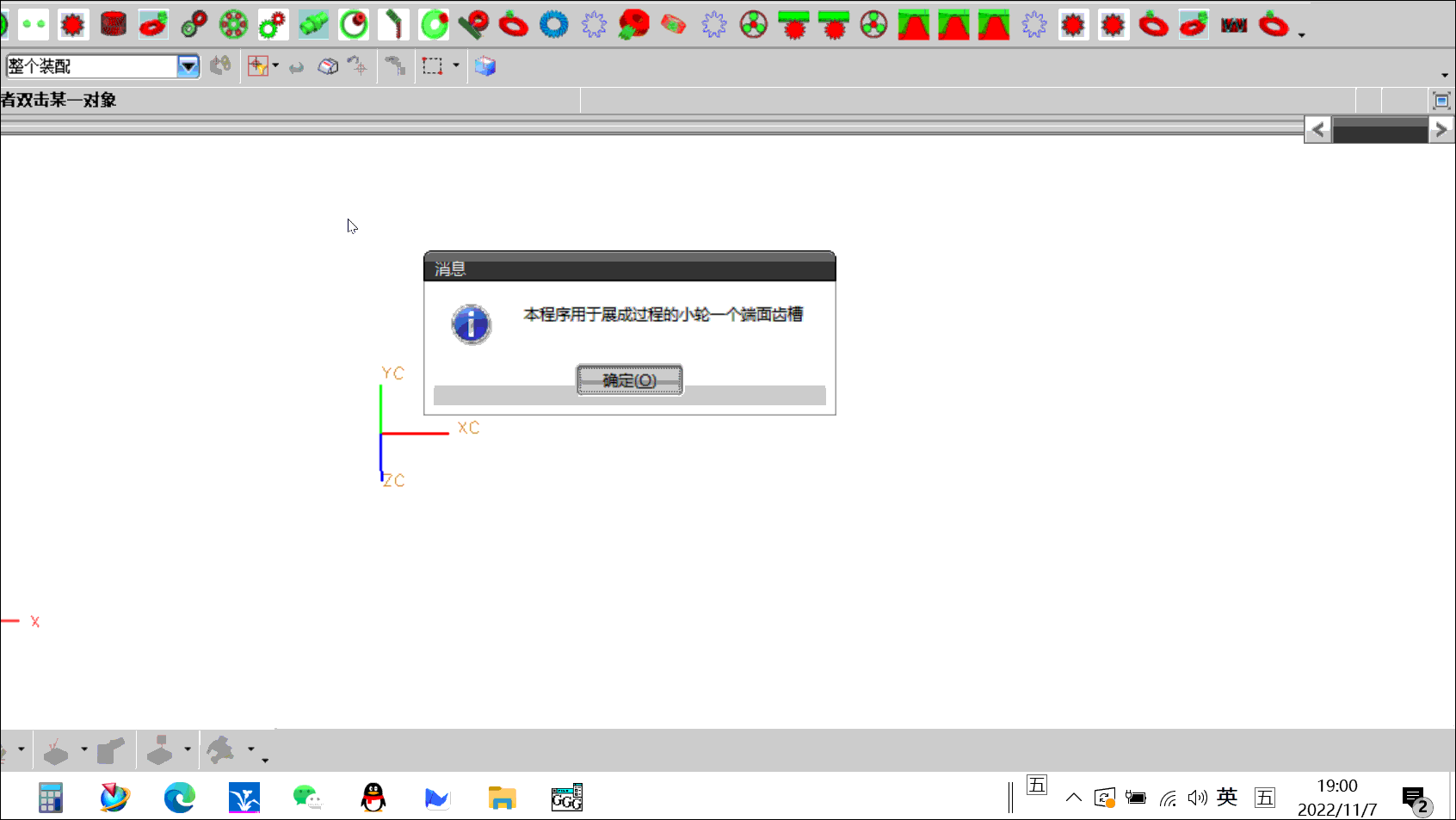

双圆弧圆柱斜齿轮传动副的自动精确建模过程


hyfjy · 发表于 2022-11-7 19:12

把双圆弧齿廓的平行轴圆柱斜齿轮传动与几乎同参数的渐开线圆柱斜齿轮传动作了有限元分析，在同样的设置条件下，得到的结论是双圆弧齿轮传动有一定的优越性，这样的对比从理论上说，因为变化量超过20%，是有一定的参考价值的，故在这里把二份分析报告发在这里，供有兴趣的朋友阅读，因为软件是ANSYS14.5版本，没有中文，所以从最后的截图上可以对比应力的大小得出自己的结论。

渐开线圆柱斜齿轮对比有限元分析.docx (904.31 KB, 下载次数: 22)

双圆弧圆柱斜齿轮有限元分析.docx (1007.12 KB, 下载次数: 24)

hyfjy · 发表于 2022-11-7 19:13

用科学的严谨态度对待自己尚不了解的知识，是技术人应取的态度。

clbxwxy · 发表于 2022-11-7 20:15

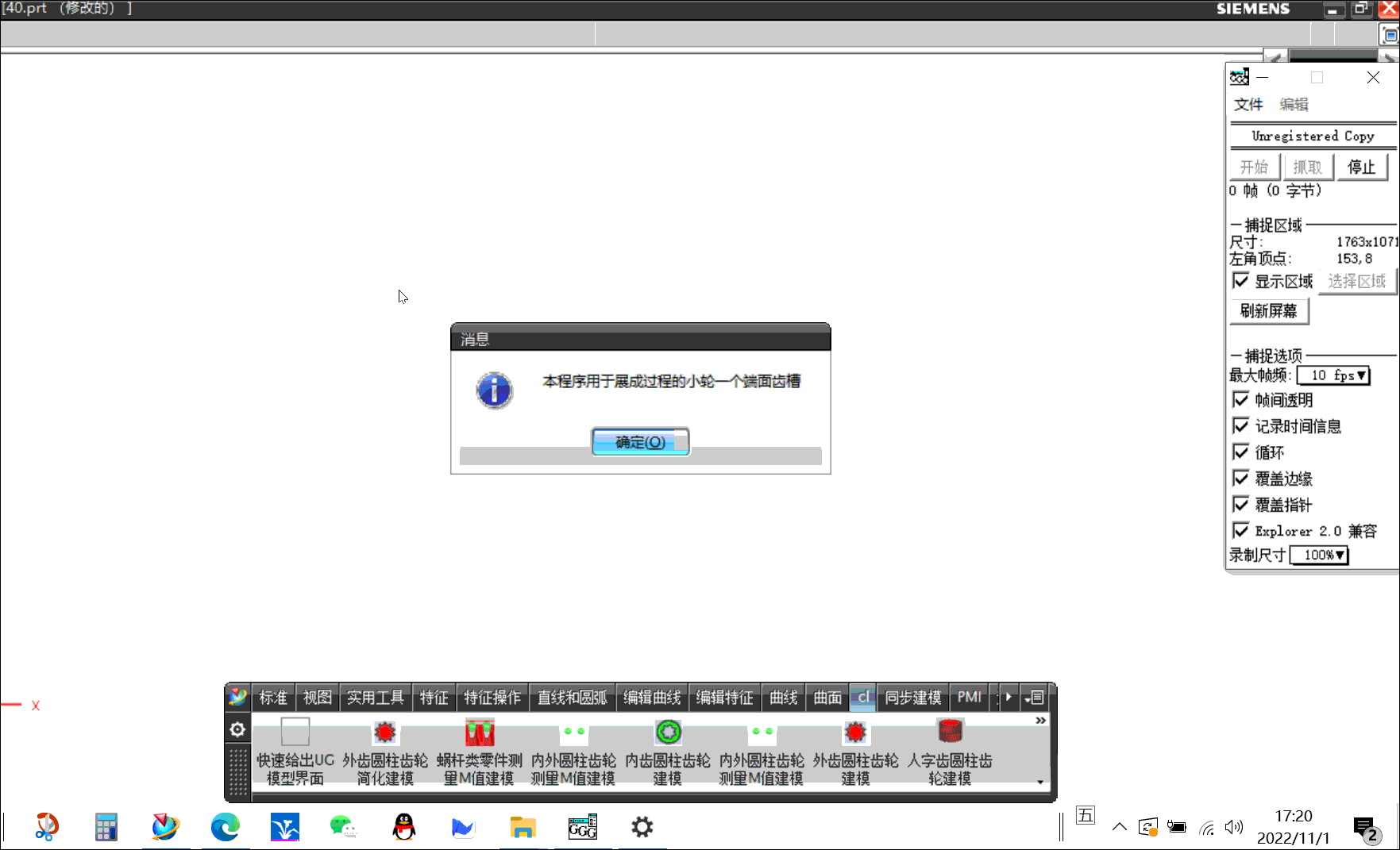

前辈您好，请教一下，最后一个动图演示，双圆弧圆柱斜齿轮传动副的自动精确建模过程，您用的什么软件做的齿轮建模二次开发

michaelyang · 发表于 2022-11-8 10:02

双圆弧圆柱斜齿轮传动副的自动精确建模过程

hyfjy · 发表于 2022-11-8 18:13

clbxwxy 发表于 2022-11-7 20:15
前辈您好，请教一下，最后一个动图演示，双圆弧圆柱斜齿轮传动副的自动精确建模过程，您用的什么软件做的齿 ...

UG软件的二次开发，这款软件的二次开发功能十分强大，且亲民，其余的二款机械上常用的软件PROE或者是SW软件，因为参数化设计的关系，普通人根本无法直接使用二次开发功能，而UG软件既有参数化的，也有非参数化的，所以非常好用，建议大家在这方面可以下下功夫，那么多的外挂，似乎都是用UG作为载体的，为啥呢，就是因为亲民，人机对话性特强。

mwp2022 · 发表于 2022-11-9 09:55

大师，这种齿轮的优势是什么啊？
