行星滚柱丝杠完整动画

zengxiaodong

woodee 发表于 2022-9-23 08:22
是的。
这几天我基本弄清楚了，两个旋向相同的渐开线蜗杆、相同轴向模数、不同压力角不同法向模数不同螺 ...

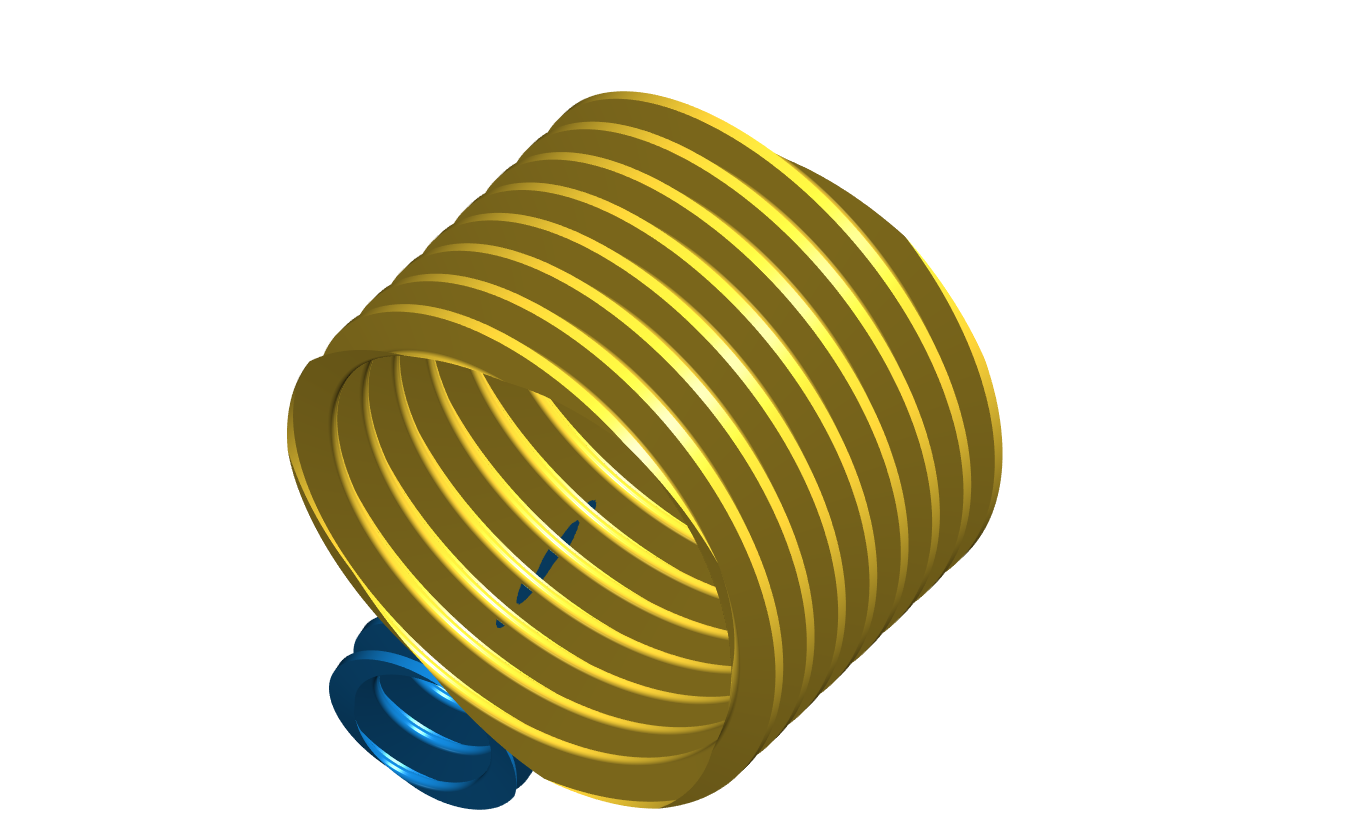

搞不出同旋向蜗杆的平行轴啮合





3DGeoGearSystem.rar (336.16 KB, 下载次数: 10)

2023-2-26 11:17 上传

点击文件名下载附件

woodee

zengxiaodong 发表于 2023-2-26 10:42
搞不出同旋向蜗杆的平行轴啮合

可以的。

在原来轴向模数相等的前提下，再追加一个基圆螺旋角相等，就可以了。

zengxiaodong

woodee 发表于 2023-2-26 15:31
可以的。

在原来轴向模数相等的前提下，再追加一个基圆螺旋角相等，就可以了。

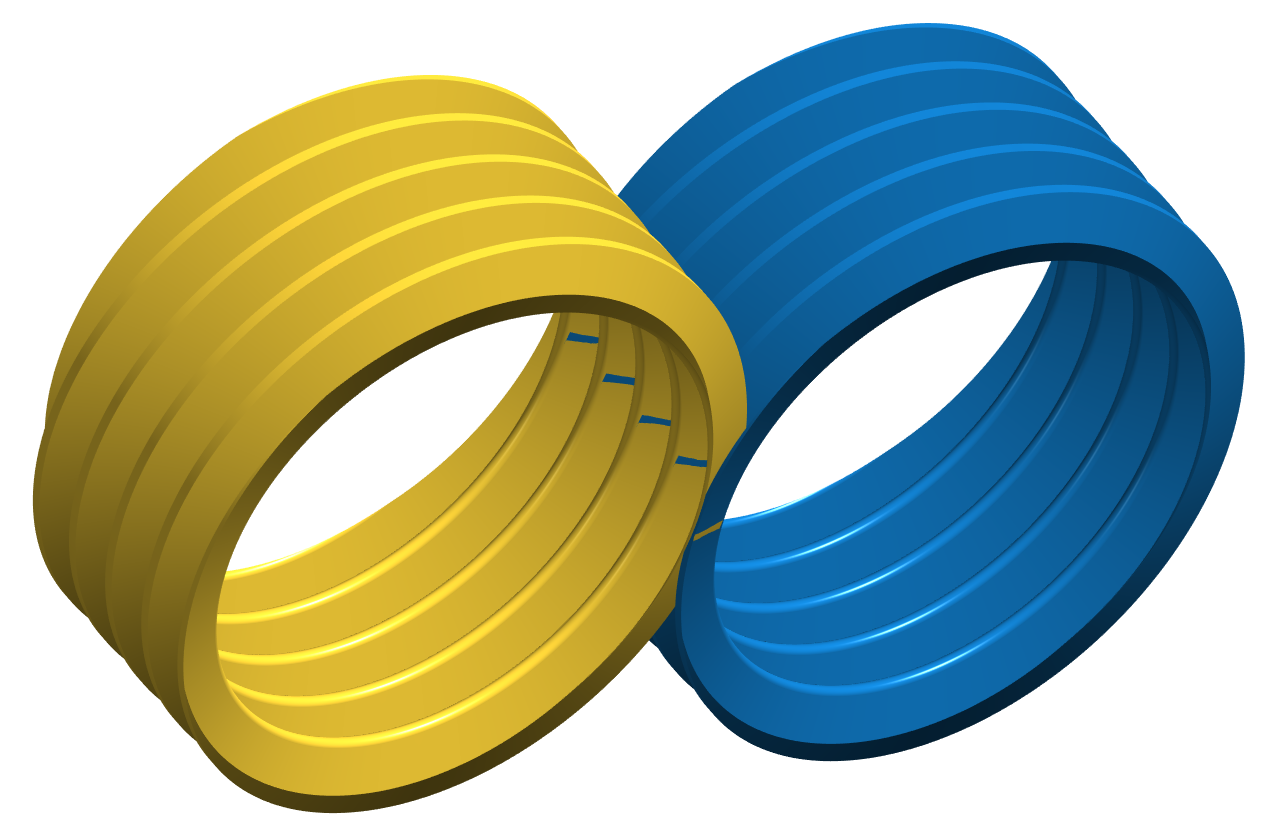

终于搞出了平行轴同旋向蜗杆蜗杆啮合的接触迹线，用的是完全相同的2根蜗杆。

zengxiaodong

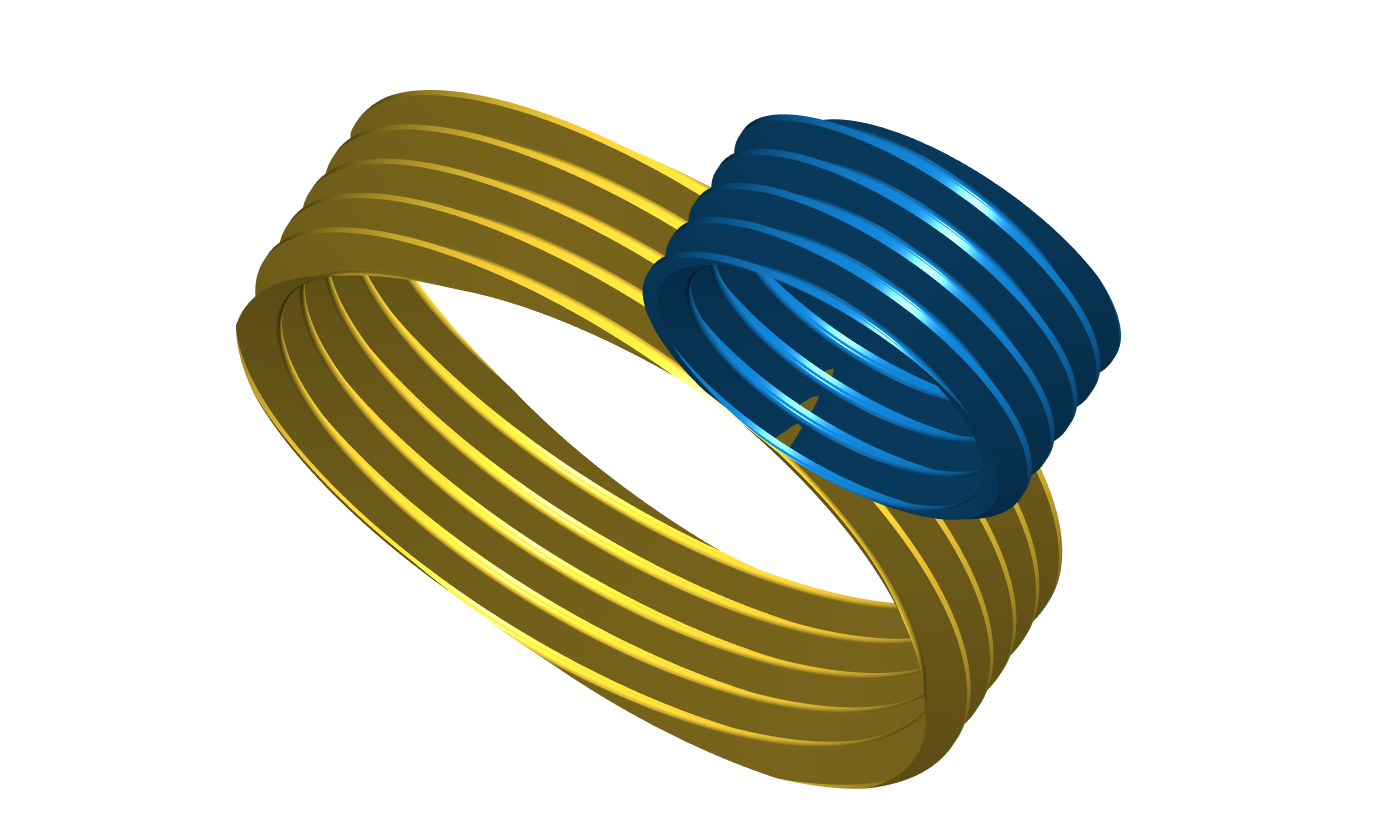

似乎分度圆上螺旋角相等（基圆螺旋角也相等）的同旋向蜗杆可以实现线接触啮合

woodee

zengxiaodong 发表于 2023-3-1 15:05
似乎分度圆上螺旋角相等（基圆螺旋角也相等）的同旋向蜗杆可以实现线接触啮合

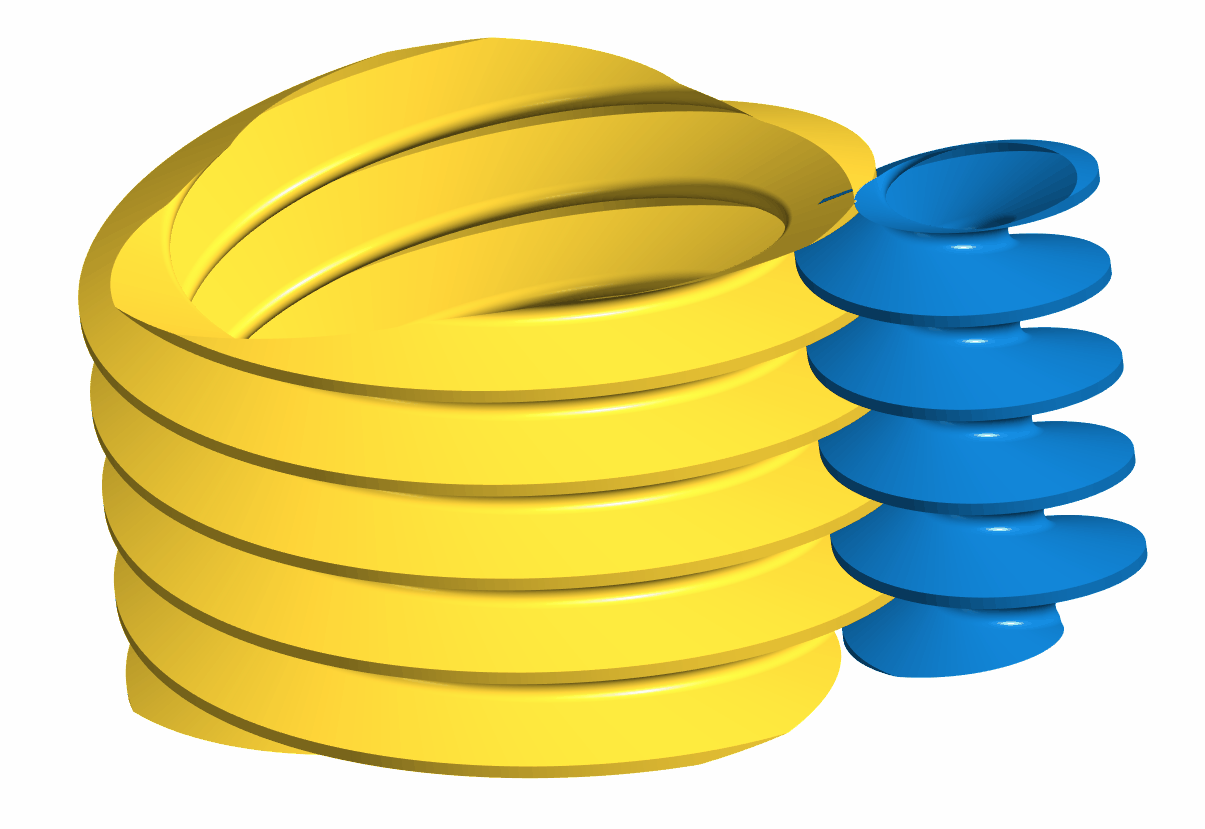

同螺旋方向的两个ZI蜗杆的拟合，
1. 螺旋升角大到一定数值（比如＞45°），才会出现同旋向现象；

2. 如果两个旋向相反，则就有相互轴向运动了。

zengxiaodong

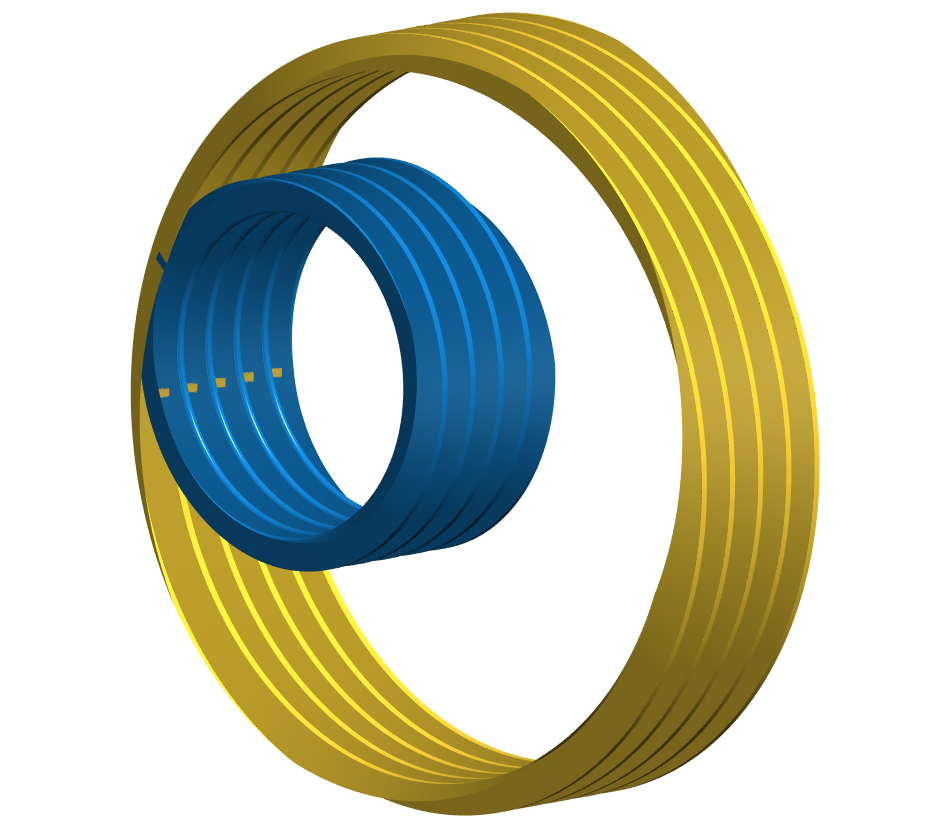

既然同螺旋方向的蜗杆可以外啮合传动，那也就意味着反螺旋方向的蜗杆内啮合传动也是可行的！

woodee

zengxiaodong 发表于 2023-3-2 09:45
既然同螺旋方向的蜗杆可以外啮合传动，那也就意味着反螺旋方向的蜗杆内啮合传动也是可行的！

反螺旋方向的蜗杆内啮合，也是有轴向移动的。

zengxiaodong

如果2根蜗杆螺旋角不同，则平行轴啮合时不能实现线接触

woodee

zengxiaodong 发表于 2023-3-4 06:26
如果2根蜗杆螺旋角不同，则平行轴啮合时不能实现线接触

这个是可以的，行星滚柱丝杠就指望这螺旋角的不同进行工作呢。

按5楼论文参数，可以得到：

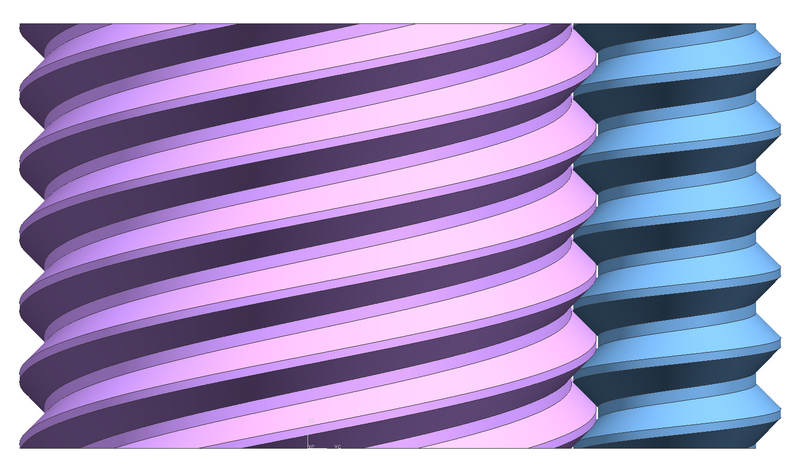

明显，都能看出丝杠和滚柱的螺旋角是不同的。
但它们齿面的确线接触。
UG模型3D文件如下，供验证：
ZI0501.rar (710.85 KB, 下载次数: 11)

2023-3-4 14:00 上传

点击文件名下载附件

zengxiaodong

woodee 发表于 2023-3-4 14:00
这个是可以的，行星滚柱丝杠就指望这螺旋角的不同进行工作呢。

按5楼论文参数，可以得到：

论文中的丝杠、滚柱、螺母牙型都是三角螺纹，我试着搞的模型是渐开线螺纹。
