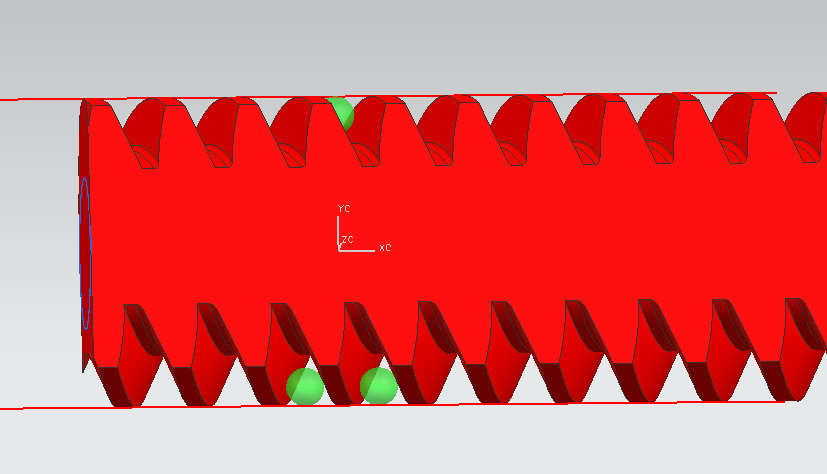

纳米级精度的渐开线蜗杆UG模型

gyf · 发表于 2023-8-26 19:28

大师，学习了，请教下蜗轮蜗杆的啮合间隙一般多大啊？能否做到0.1°的啮合间隙

woodee · 发表于 2023-8-29 22:49

gyf 发表于 2023-8-26 19:28
大师，学习了，请教下蜗轮蜗杆的啮合间隙一般多大啊？能否做到0.1°的啮合间隙

侧隙能做多小，取决于精度；

能否做到0.1°，还要看工件半径。

chuandong-chuan · 发表于 2023-8-30 07:46

taiwanmax · 发表于 2023-8-30 09:36

謝謝教導

hyfjy · 发表于 2023-9-6 11:19

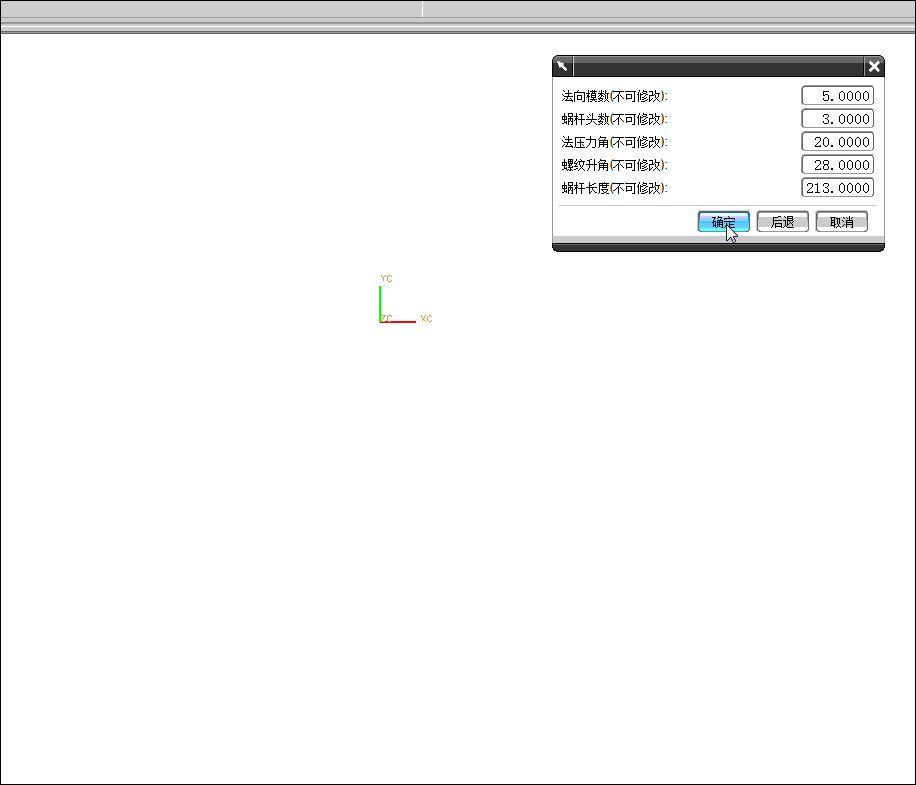

渐开线蜗杆的高精度精密建模，关键在于二组有含有直线段曲面的渐开螺旋面得合成一个齿纹或者一个齿槽，从作图的便利性看，做出一个完整的齿纹，对后期的旋转复制更为有利，要想完成这样的原始计算，需要把二个基圆切面通过旋转，计算成一个齿的二面所在的切面上，这是第一个问题，第二个问题是通常在设计渐开线蜗杆时，有可能使用基圆大于齿根圆的情况，这时，前面完成的齿廓曲面就与齿根圆不相连接了，如果同时完成从渐开线蜗杆基圆直径到齿根圆直径的部分的高精度作图。

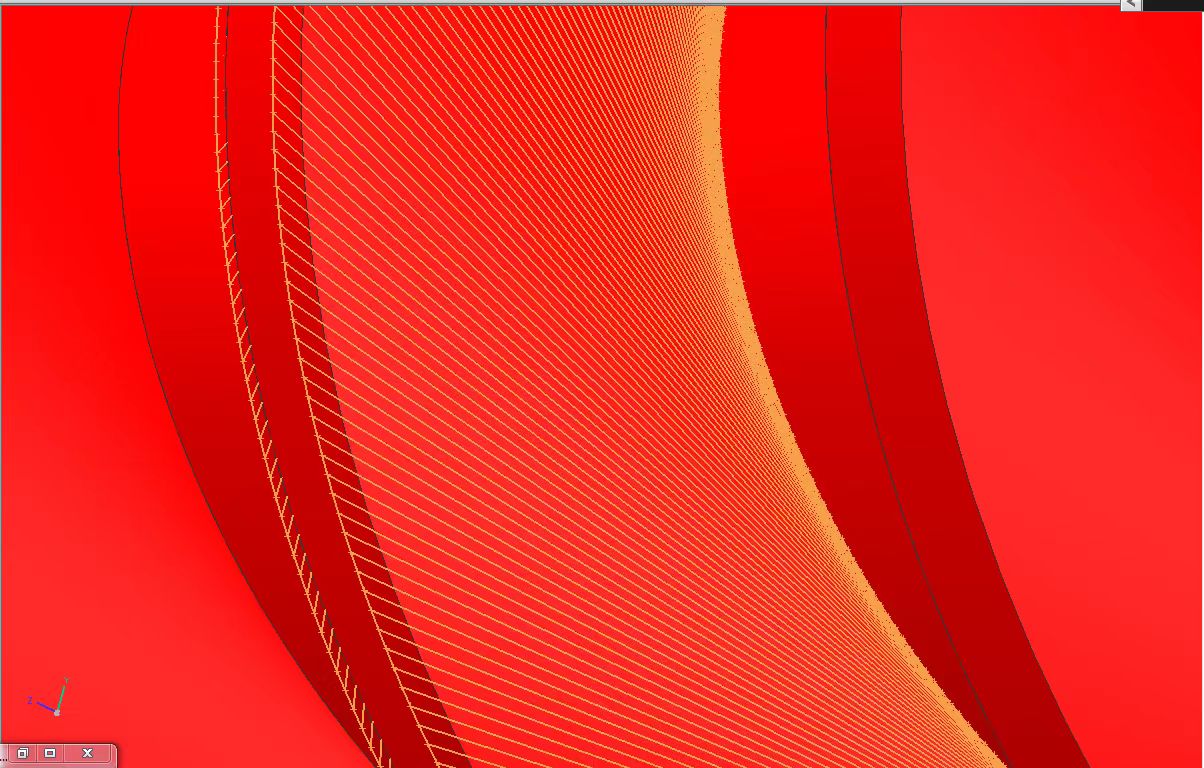

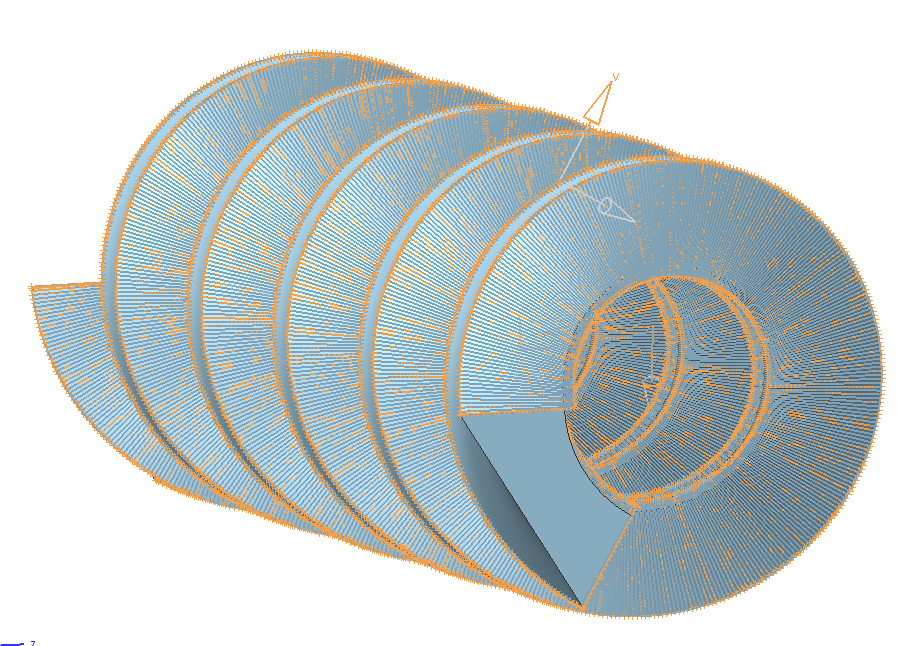

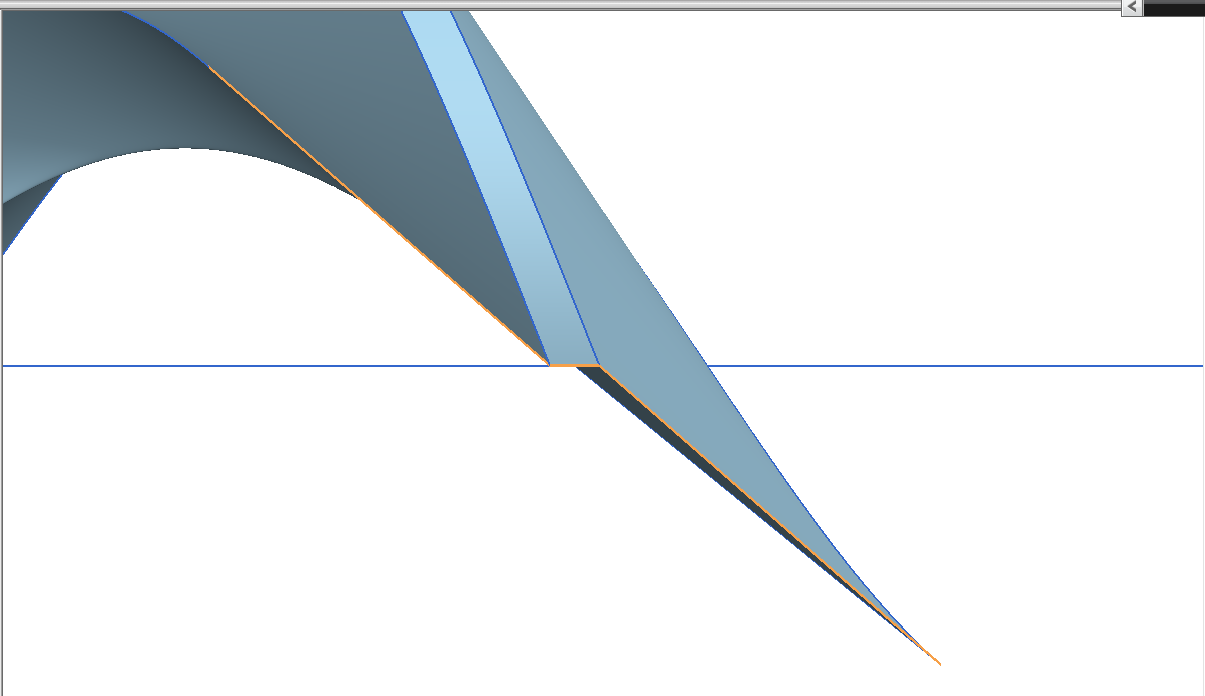

齿面螺旋渐开面

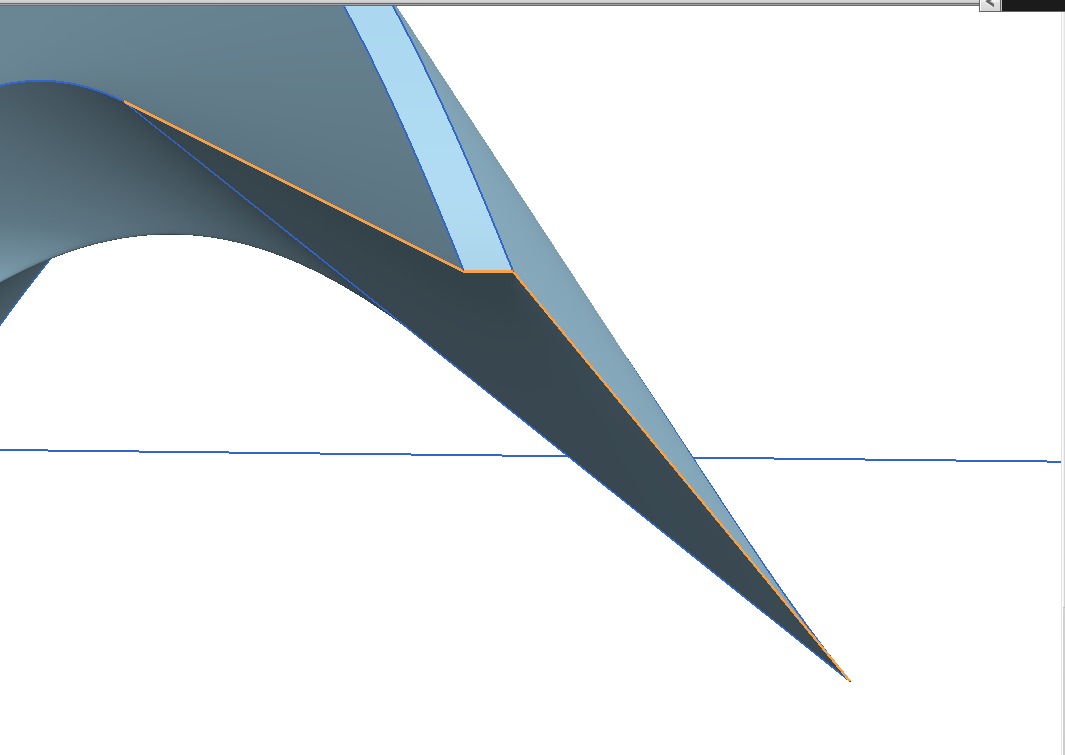

特定截面的顶部线过轴剖面图

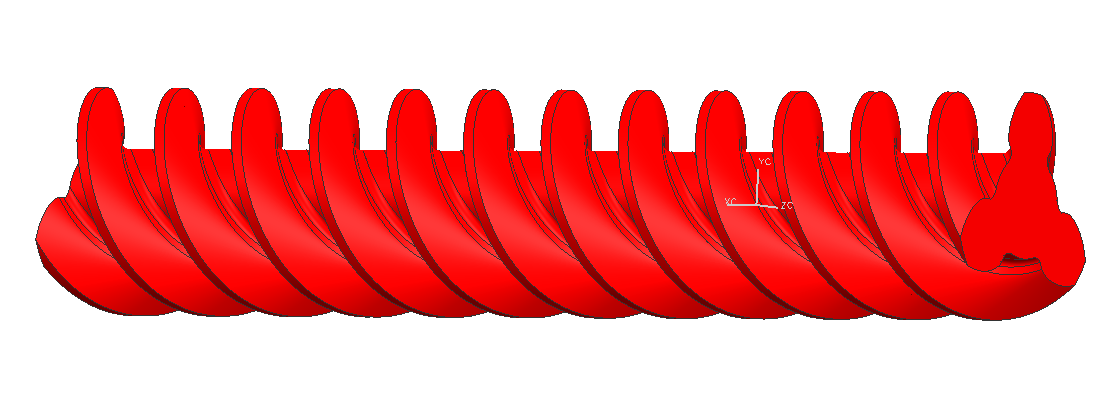

端面图

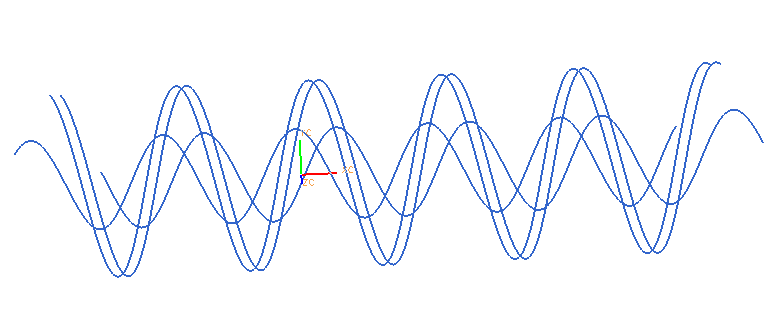

这时候，整个齿纹的实体所决定的曲线点只有四个点，在计算完四个点的同样的根据每度取一个点的原则，计算出不同半径的旋转角，作出四根曲线，就可以完成决定齿纹的四个曲面了，端面的二个曲线，采用那四个端面点的每二个点零件连接成直线后可以作出端曲面采用的是“N边曲面”这些曲面经过缝合后形成一个齿纹，在适当的部位截取蜗杆的长度就可以完成基圆以上蜗杆齿的精密建模了
