纳米级精度的渐开线蜗杆UG模型

woodee · 发表于 2022-9-12 18:00

hyfjy 发表于 2022-9-12 17:35
吴工的作图功夫了得，也是辛勤耕耘的结果，请给出模型螺杆的基本参数是多少，谢谢

谢谢老费关注！

ZI蜗杆参数一楼给了：
Mn=1、An=20°、Dp=8、Xn=0、δs=0。

hyfjy · 发表于 2022-9-12 18:02

差异

技不如人啊

hyfjy · 发表于 2022-9-12 18:09

我是用的端面渐开线加螺旋线，每隔三度，每导程72组齿，发现无论是间隙测量或者是干涉分析，都会产生矛盾的地方，图既显示有间隙，又显示有重叠，只能推托三维软件的精度无法达到了，吴工另辟异径，解决了这个问题，且模型的占的内存还小，真是神来之笔。

hyfjy · 发表于 2022-9-12 18:12

用样条线有一个坏处，理论上样条线已经完善了，但其中的计算方法，取点原则，是造成这类问题的原因之一，作出完全符合计算尺寸的模型，是许多机械设计人的梦想，吴先生在这里展示了他的功夫。

woodee · 发表于 2022-9-12 18:41

hyfjy 发表于 2022-9-12 18:12
用样条线有一个坏处，理论上样条线已经完善了，但其中的计算方法，取点原则，是造成这类问题的原因之一，作 ...

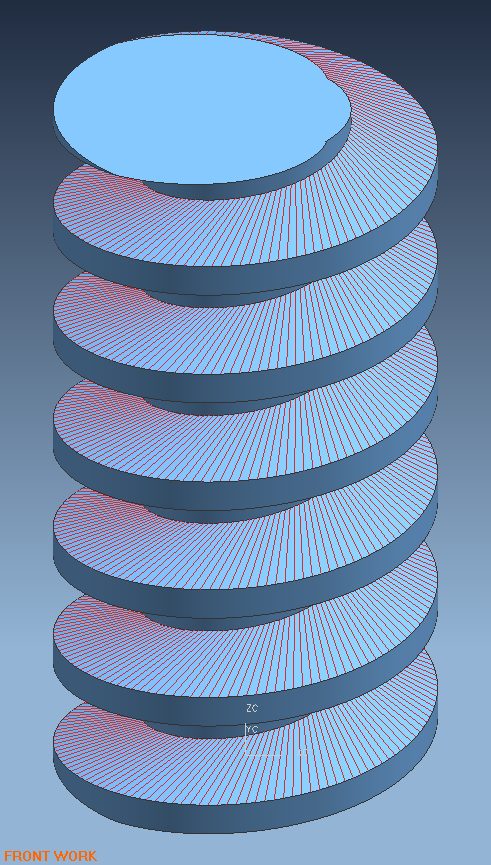

这也没啥功夫，只是取巧运用了UG直纹曲面（Ruled Surface）命令。

只须把螺旋渐开面的直母线两端的螺旋线画准确了、并保证两螺旋线的起点和终点一一对应，就能得到准确的螺旋渐开面。

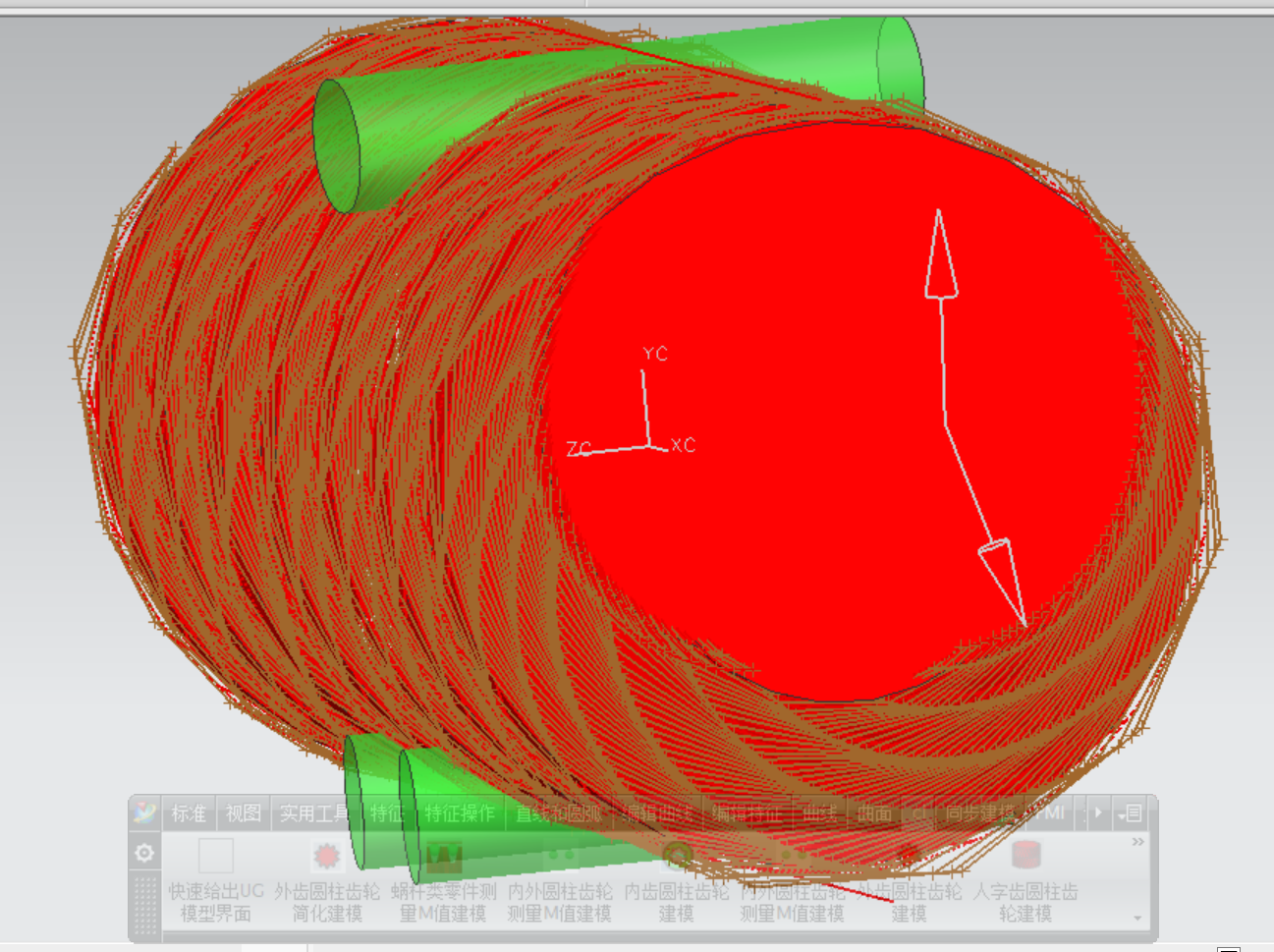

上图是用UG曲线提取命令，在曲面U方向上提取了800条线。任一线首尾点拉一条直线，并检查此直线与曲面的分离度，结果都会是0.0000000。

fumeicheng · 发表于 2022-9-17 16:50

深刻！

caowei · 发表于 2023-5-25 09:56

感谢分享！

michaelyang · 发表于 2023-5-26 09:30

这操作学到了

cc0408 · 发表于 2023-5-26 13:24

学习以下

shplvmengjun · 发表于 2023-6-26 10:06

感谢分享！
