直齿轮与斜轮与蜗杆配哪个效率高

JINLIANG

交错轴传动。蜗杆—直齿轮配合，蜗杆--斜齿配合，哪个效率高？直齿轮配合没有轴向力，效率应更高。欢迎讨论。（蜗杆参数相同）。

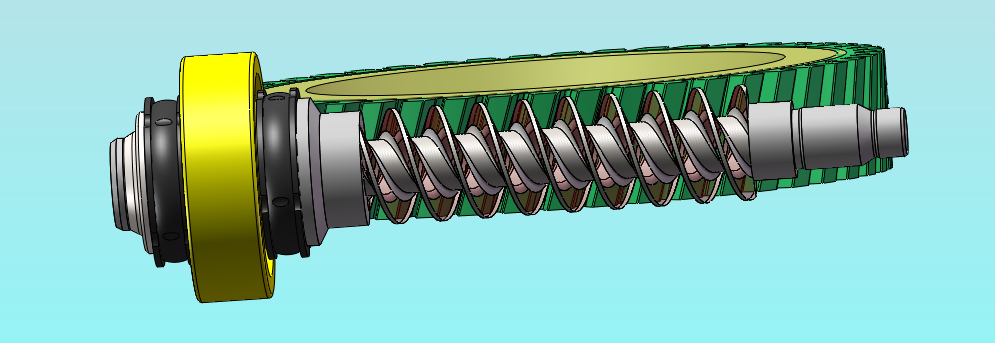

直齿 与蜗杆1

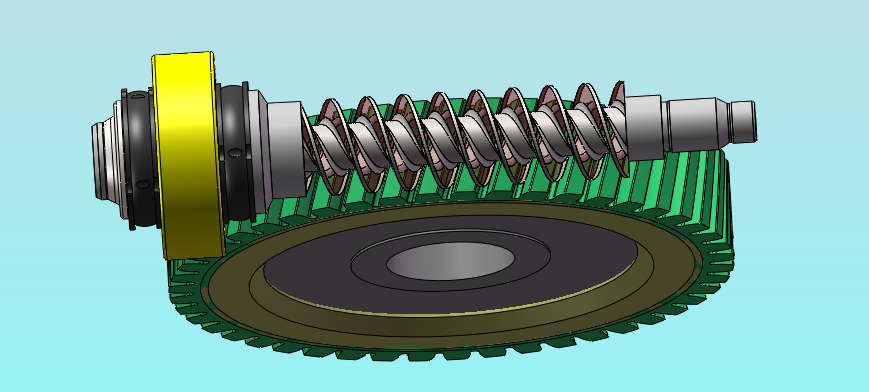

直齿与蜗杆2

斜齿蜗杆1

斜齿与蜗杆2

951159188

蜗杆对直齿还是斜着顶的，还是有轴向力，效率一样的

mayawang

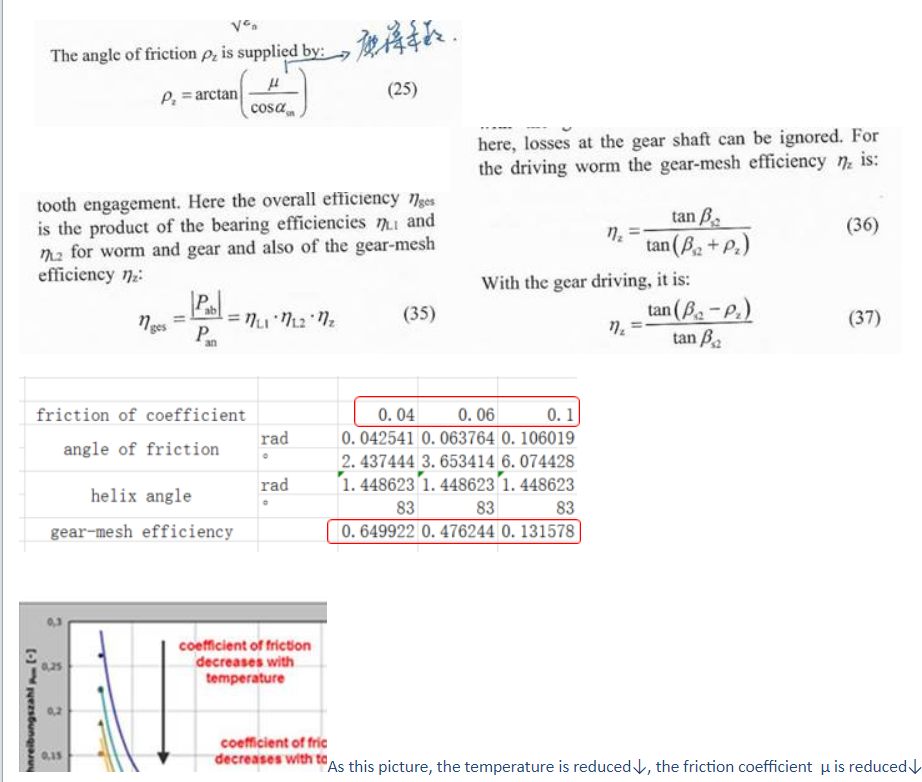

我用尼曼的方法和VDI的方法对比了下，
         蜗杆斜齿轮与蜗杆直齿啮合效率比较
尼曼法            70.173% / 72.168%
VDI 2736法    84.908% / 85.917%
都只是略有相差，关键还是要控制其他摩擦件的效率，如轴承油封等等

JINLIANG

mayawang 发表于 2022-5-18 09:16
我用尼曼的方法和VDI的方法对比了下，
         蜗杆斜齿轮与蜗杆直齿啮合效率比较
尼曼法            70 ...

同我计算差不多，直齿效率高一点,vdi2736有中文版吗？

mayawang

JINLIANG 发表于 2022-5-18 10:19
同我计算差不多，直齿效率高一点,vdi2736有中文版吗？

没有中文，我自己翻译了VDI 2736 第三部分，自己用用

gdd

mayawang 发表于 2022-5-18 09:16
我用尼曼的方法和VDI的方法对比了下，
         蜗杆斜齿轮与蜗杆直齿啮合效率比较
尼曼法            70 ...

同一精度等级下蜗轮蜗杆传动副的效率跟蜗杆的形式以及螺旋角的大小都有很大关系，螺旋角小于6°（带自锁）时候，拿阿基米德蜗杆来说效率大约只有40%。而渐开线蜗杆，法向直廓蜗杆，包络蜗杆等其他蜗杆相对高一点，最高的要属于环面蜗杆了其效率最高可达95%，这些蜗杆都是匹配与其对应的蜗轮啮合的情况下而言（见机械设计手册第三卷，第14篇，第4章蜗杆传动），

您说用蜗杆配斜齿轮效率能达到70~80%，这个数据显然能碾压蜗杆配蜗轮的效率。所以这个数据个人觉得有点扯蛋了（当然不是说您啊），因为蜗杆与蜗轮啮合是线接触，而蜗杆与斜齿轮啮合时点接触，在传递扭矩时点接触光产生的接触应力就比较高，又有很大一部分转化成热量，自然效率会低。
第一、效率这个数据太值得去研究了，影响它的因素太多了，抛开精度和磨损这两最直接的因素不说，它本身的设计参数、所选用的蜗杆的形式、蜗轮蜗杆所用的材料、以及所用油脂的粘度等因素都会影响效率这个数据，所以在下定论之前最好说明前提条件，不然显得太不严谨了。

第二、蜗杆配斜齿轮的应用多出现在中小型低功率的直流减速电机上，在工业级的大型蜗轮蜗杆传动面前就不要谈论效率问题了，更不要说他的效率能上70%，这就好比拿拖拉机跟跑车比加速度。
第三、说句难听的话，咱们做技术工作的，有些数据没有经过专业严谨的计算和实际的验证以及丰富的经验支持，千万不要妄下定义。

JINLIANG

gdd 发表于 2022-5-18 13:22
同一精度等级下蜗轮蜗杆传动副的效率跟蜗杆的形式以及螺旋角的大小都有很大关系，螺旋角小于6°（带自锁 ...

我们螺旋角20度，蜗杆粗糙度Ra0.2，输入扭矩5Nm，尼龙蜗轮，效率87~88%，没问题的（模数2左右，减速20左右）。

mayawang

gdd 发表于 2022-5-18 13:22
同一精度等级下蜗轮蜗杆传动副的效率跟蜗杆的形式以及螺旋角的大小都有很大关系，螺旋角小于6°（带自锁 ...

你没看到我说明么？明确说明了尼曼法、VDI 2736法，你没做过设计研发吧？不懂什么叫理论计算？我从头到尾就没说实际的效率吧。
你回复的很多内容都是错的，我就不一一举例了。
我自问对蜗杆斜齿轮啮合效率理论计算还是比较懂的，包括摩擦系数与螺旋角影响， 温度对摩擦系数的影响等等都与国内外专家交流过。

mayawang

JINLIANG 发表于 2022-5-18 14:40
我们螺旋角20度，蜗杆粗糙度Ra0.2，输入扭矩5Nm，尼龙蜗轮，效率87~88%，没问题的（模数2左右，减速20左 ...

有详细参数不？摩擦系数多大？我想算算理论的啮合效率跟你实际测试的差多少。

gdd

JINLIANG 发表于 2022-5-18 14:40
我们螺旋角20度，蜗杆粗糙度Ra0.2，输入扭矩5Nm，尼龙蜗轮，效率87~88%，没问题的（模数2左右，减速20左 ...

你的是蜗轮不是斜齿轮的形式吧，渐开线蜗杆不自锁情况且最高效率可以到90%，这对加工精度要求比较高
