KISSsoft计算行星齿轮系得时候提示齿轮侧隙太小怎么调整

630539992 · 发表于 2022-3-10 16:25

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

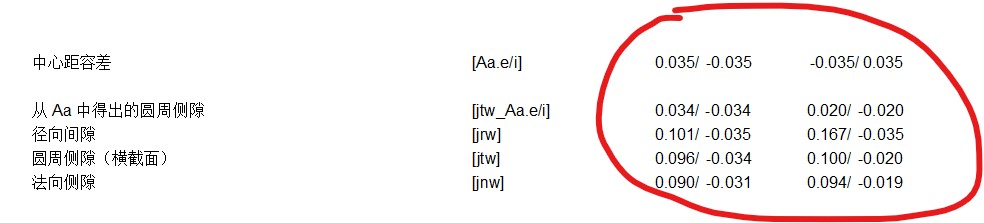

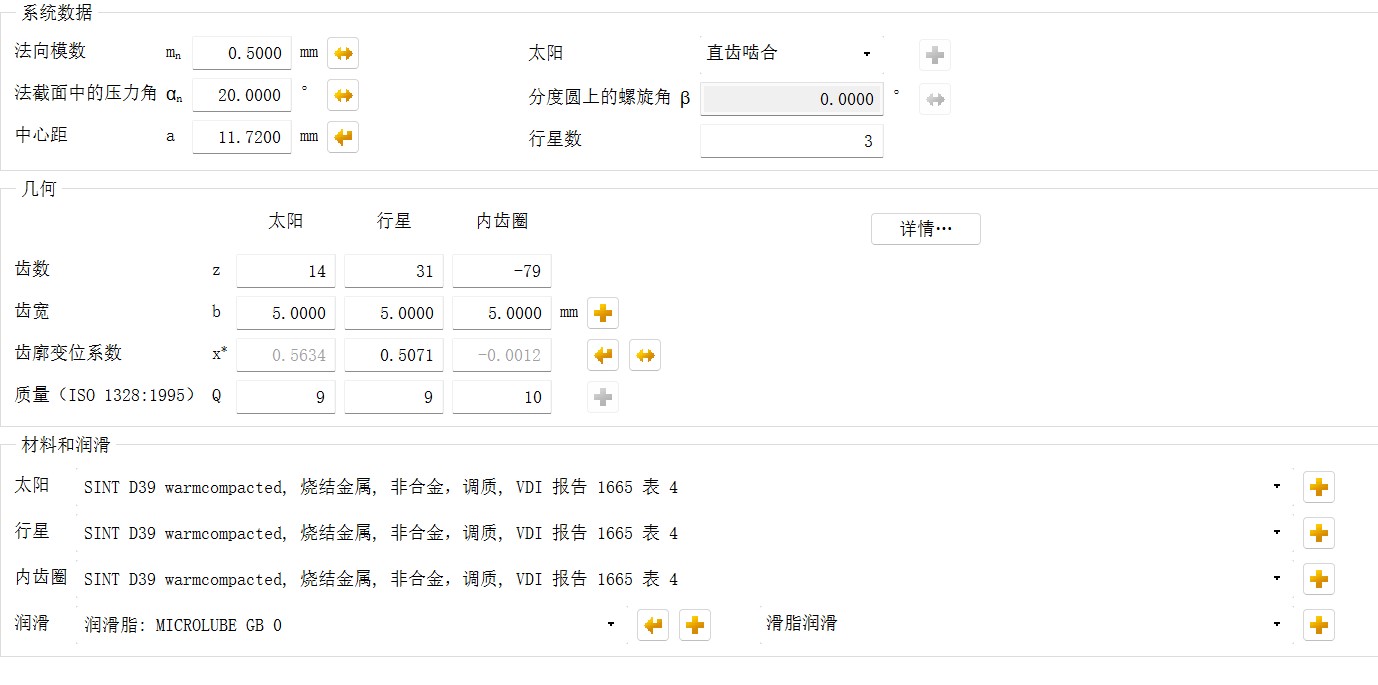

用KISSsoft设计了一个常规行星齿轮副的时候，一直提示侧隙太小。我选了齿轮的公差和中心距的公差。
是否是中心距因为有正负误差，导致在公差极限的时候出现侧隙干涉？
我设想的方法是手动减小行星齿变位系数，但好像没有效果，两外两个的系数会随着变化。

各位大神能否解惑一下呢？

su7654321001 · 发表于 2022-3-12 21:42

你给的侧隙的上公差都为0，它能不显示侧隙小吗，不能用9h

Eric王 · 发表于 2022-3-13 12:04

建议改为-0.03/-0.06试一下。

630539992 · 发表于 2022-3-15 16:01

Eric王发表于 2022-3-13 12:04
建议改为-0.03/-0.06试一下。

感谢。。。没想起来

Eric王 · 发表于 2022-3-15 19:08

630539992 发表于 2022-3-15 16:01
感谢。。。没想起来

行星齿轮和内齿圈也要改哦!

HRCGEAR · 发表于 2022-3-22 12:28

用 DIN3966 cd26 试试

wgyang · 发表于 2023-1-15 11:07

谢谢分享，，，，

胖胖说 · 发表于 2023-10-23 09:22

HRCGEAR 发表于 2022-3-22 12:28
用 DIN3966 cd26 试试

这个侧隙是不是有点偏大了？还是小模数的就得大点？

天菲二号 · 发表于 2023-10-23 10:17

首先0位肯定不行，材料有热胀冷缩的，20度都有一丝了。连续工况飙升到80°很正常，你这就直接卡死了，除了个别仪表类侧隙(或者需要正反转不停切换的工况），基本单齿减薄量不建议在0.05以下，上了1个模数的都在10丝左右了，这还是7级精度以下，89级等不磨齿的至少大于10丝才能确保批量性不出问题，你的箱体结构件是有形位公差的，还有齿轮轴系在重载下是有弹性变形的，这些都要考虑，起步CD2，你也可以GB10095的 6GL,6HK,7HK等大众化的公差。

michaelyang · 发表于 2023-10-23 10:30

箱体结构件是有形位公差的，还有齿轮轴系在重载下是有弹性变形的，这些都要考虑，起步CD2，你也可以GB10095的 6GL,6HK,7HK等大众化的公差
