齿形不合格，齿向，累积，跳动都合格，麻烦专家们帮看看！

254524991 · 发表于 2022-2-7 19:12

您需要登录才可以下载或查看，没有账号？注册

x

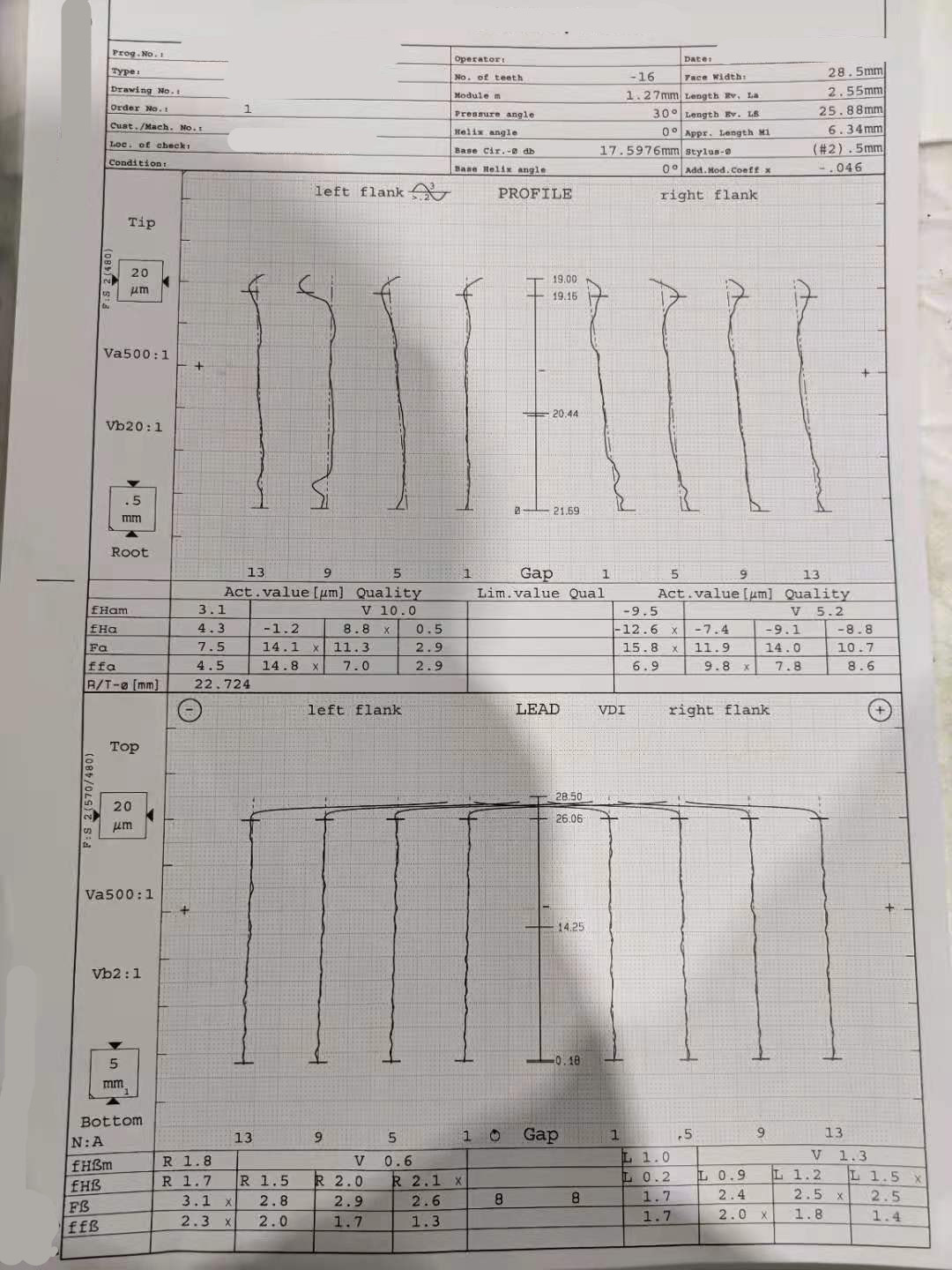

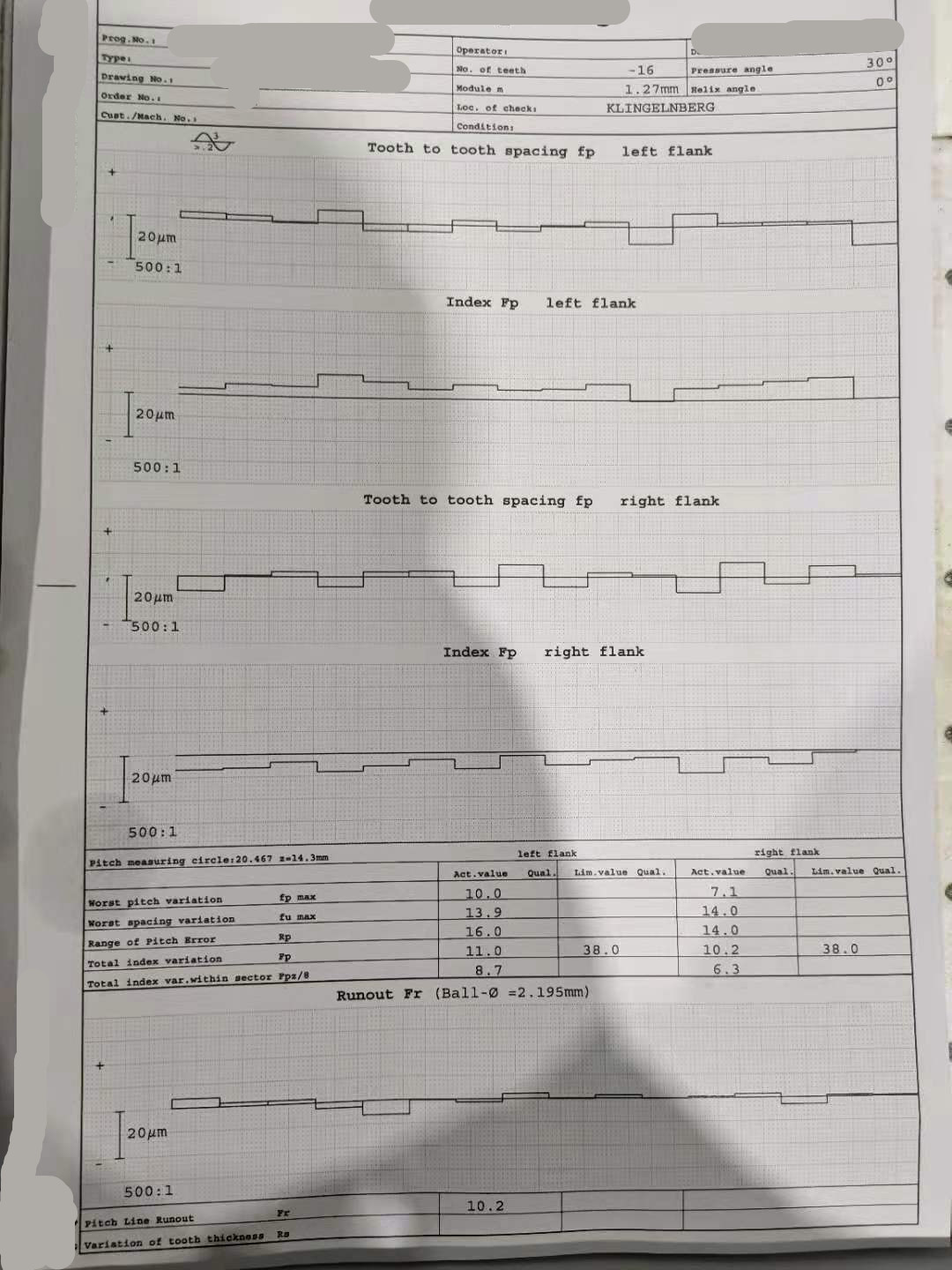

机器是进口插齿机，合金插齿刀，材料为9310，工件渗碳后硬度HRC36-42，齿形要求-0.013~+0.008，图1、2、3用是三把不同插齿刀加工的，都是齿形不合格，每件活的齿向，累积和跳动都没问题，现在认为是刀具的问题，哪里出问题了，找不到方向了，请教专家帮助解答

变速齿轮 · 发表于 2022-2-9 08:00

检查是否插齿刀齿根根切

longgulei · 发表于 2022-2-9 09:23

是不是刃磨的时候出现了问题，还有就是评价范围有没有问题？

254524991 · 发表于 2022-2-9 18:11

变速齿轮发表于 2022-2-9 08:00
检查是否插齿刀齿根根切

没有根切的现象，测量都是合格的

254524991 · 发表于 2022-2-9 18:31

longgulei 发表于 2022-2-9 09:23
是不是刃磨的时候出现了问题，还有就是评价范围有没有问题？

考虑过刃磨后刀状态变了，这问题出现半年多，每次加工都要换好多把刀，同样加工方法和加工参数，偶尔有一把刀加工合格，所以评价没问题，单位所有刀具都同一厂家负责刃磨喷涂，只有干这活的刀齿形不好，请问如何验证刃磨的时候出问题了呢？

254524991 · 发表于 2022-2-9 18:49

longgulei 发表于 2022-2-9 09:23
是不是刃磨的时候出现了问题，还有就是评价范围有没有问题？

另外试过刃磨后不喷涂层，加工完还不合格，尝试过更改刀具刃磨角度，0度角，7度角，负角，也都不行

，请求帮助

变速齿轮 · 发表于 2022-2-10 08:29

新刀出问题的比例怎么样

hwj2012 · 发表于 2022-2-10 08:52

254524991 发表于 2022-2-9 18:31
考虑过刃磨后刀状态变了，这问题出现半年多，每次加工都要换好多把刀，同样加工方法和加工参数，偶尔有一 ...

新刀是否合格。如新刀合格，则是修磨质量有问题。需要检测插刀前角，插刀前角跳动。

hwj2012 · 发表于 2022-2-10 09:17

插齿刀装上机床后，要检测安装情况，保证端面跳动和径向跳动

变速齿轮 · 发表于 2022-2-10 16:13

是否只是这个刀具加工的零件是硬度较高
