蜗杆M值的简洁解析算法

woodee

woodykissme 发表于 2023-3-23 21:00
动手学习一下

hyfjy

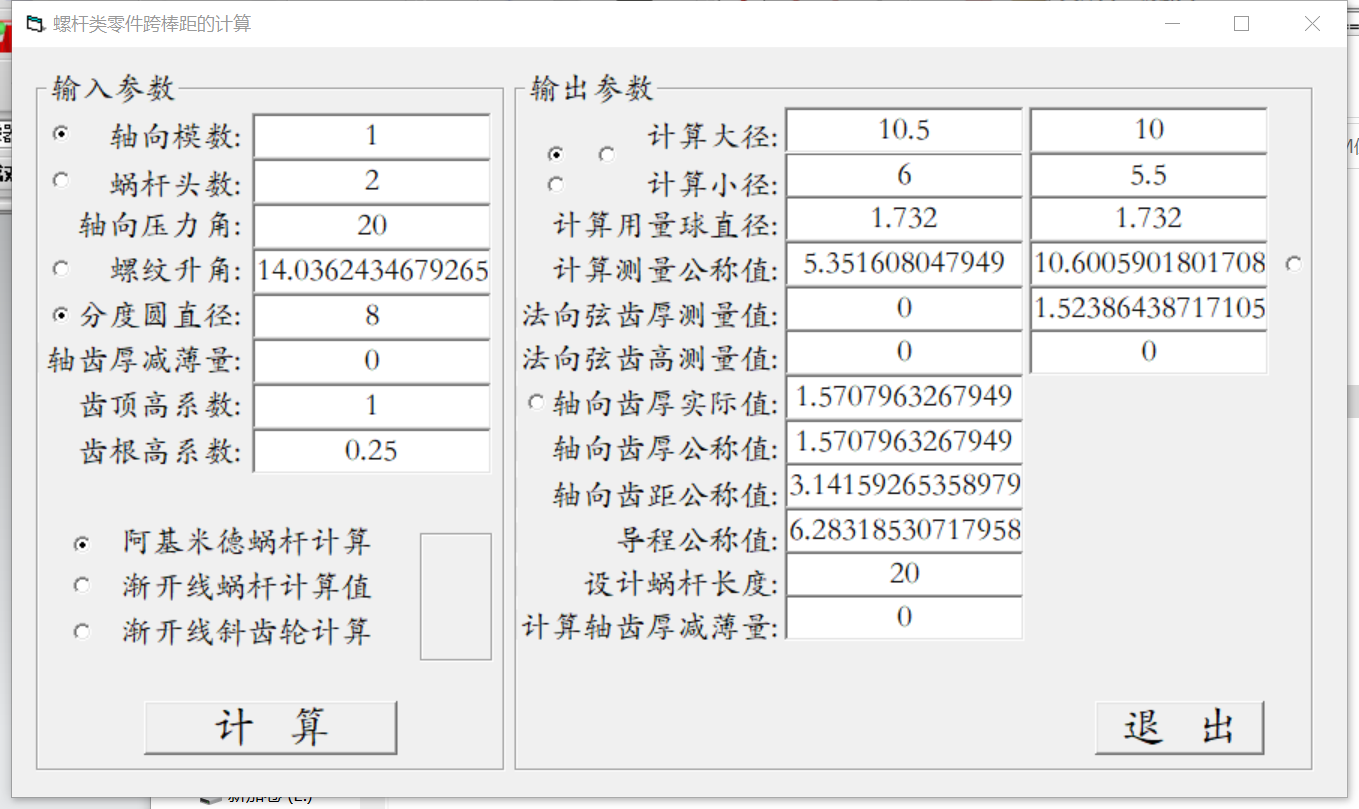

UG软件有一个逐步逼进并计算二实体距离的功能，如果模型足够精确，用圆球逼近的方法，也可以求出各种蜗杆在用小球测量时的最终结果。阿基米德外蜗杆，用公式计算，内蜗杆（类似矩形内蜗母）的内量球间距我就用这样的办法了

hyfjy

设想，对于较难计算的环面蜗杆，可以用量球来控制制造时的齿厚，可以设定在中截面处，也可以设定在某轴向位置的指定位置处。

per-shaving

这个蜗杆参数，跨棒距怎么计算分度圆弧齿厚？

Sn=0.778

per-shaving

woodykissme 发表于 2023-3-23 11:04
这个蜗杆参数，跨棒距怎么计算分度圆弧齿厚？

Sn=0.778

woodykissme

hyfjy 发表于 2023-3-28 20:41
UG软件有一个逐步逼进并计算二实体距离的功能，如果模型足够精确，用圆球逼近的方法，也可以求出各种蜗杆在 ...

感谢前辈回复

woodykissme

per-shaving 发表于 2023-3-29 00:00
Sn=0.778

0.778这个正确

hyfjy

楼主的题目



外蜗杆的作图


内蜗杆的作图

hyfjy

阿基米德蜗杆具有普通矩形螺纹的特征，也就是对于精密螺纹付来说，如果给定精确的轴向齿厚，可以对应求出精确的内螺纹的球间距（奇数头数时），可以得到合适的不松不紧的螺纹，多了一种在需要配合时加工的计算，但实际上，内螺纹通常是用通止规来判定是否合格的，用这样的方法也可以反算螺纹塞规的外M值尺寸，以判定合格性。

hyfjy

同样轴向齿厚的外蜗杆与螺母（内蜗杆）的配合
