用 NGW + 小数比 NGWN 替代大数比 NGWN 的设想

一泉碎月 · 发表于 2021-4-16 20:54

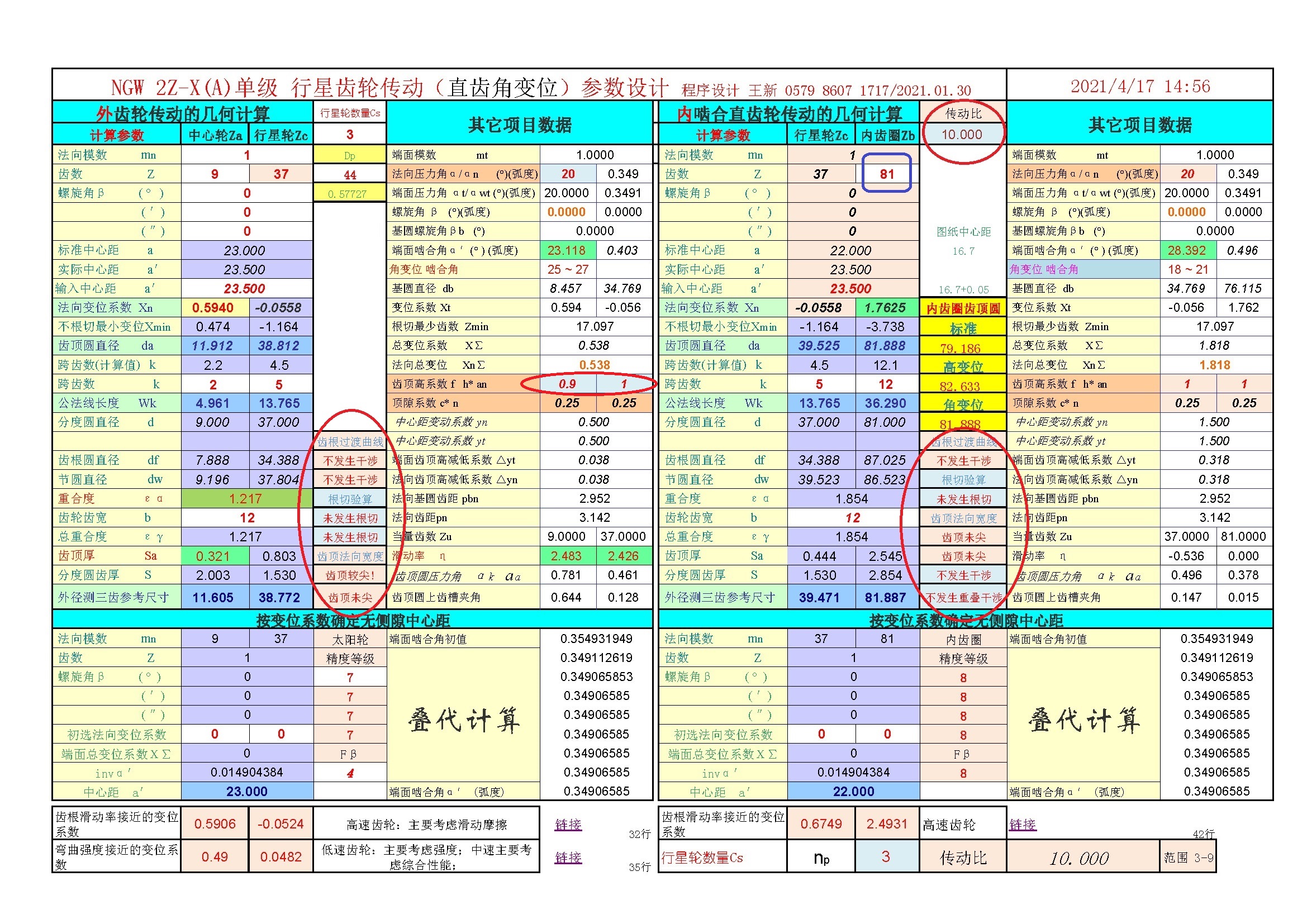

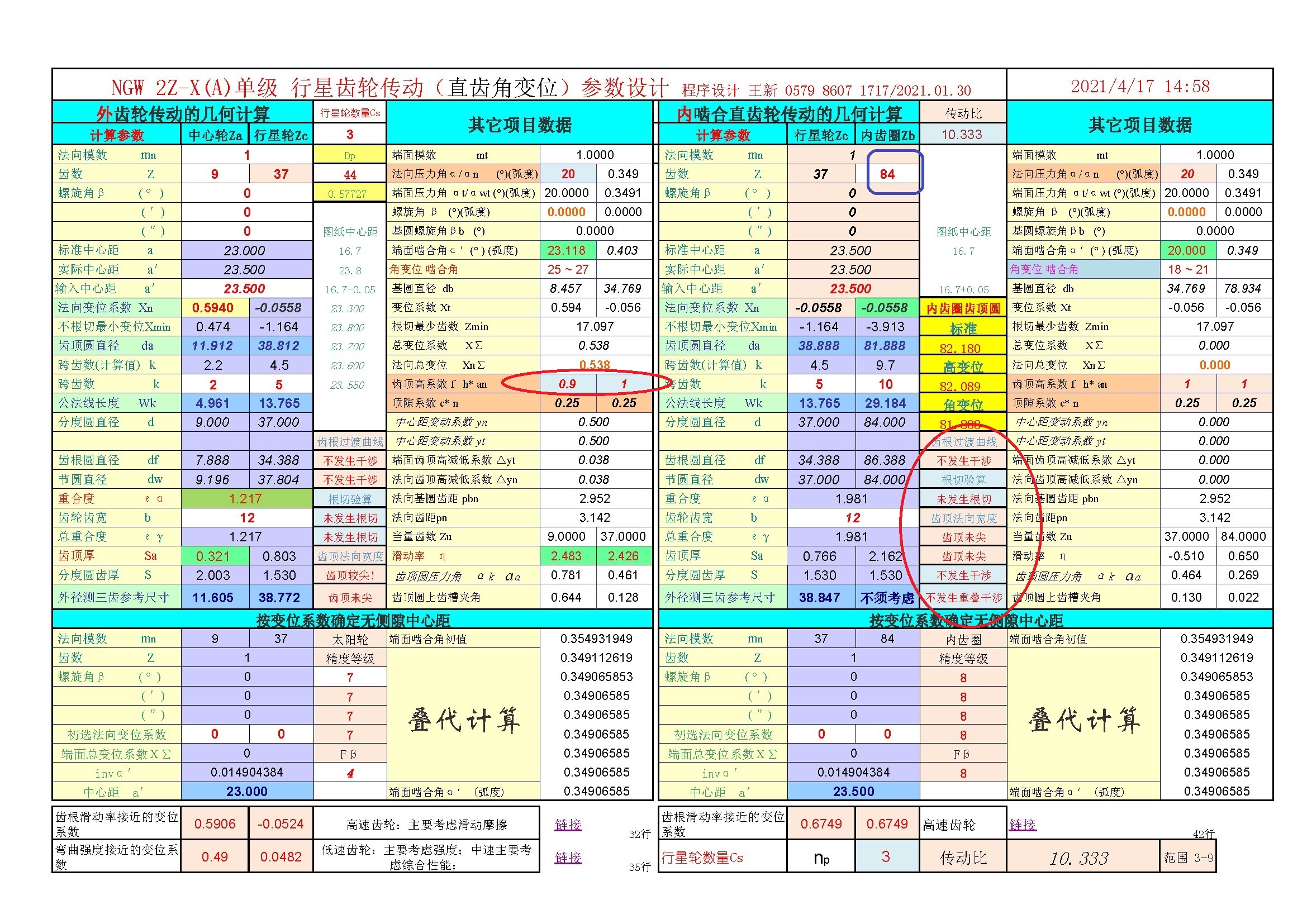

刚才用自己编写公式的，可以用同一个内齿圈共享NGW内齿圈，

一泉碎月 · 发表于 2021-4-16 20:57

NGW Za13 Zc26 Zb 66
NGWN Za13 Zc26 Zb66 Ze69
传动比刚好符合预期

FES123 · 发表于 2021-4-17 17:56

86071717 发表于 2021-4-16 20:57
NGW Za13 Zc26 Zb 66
NGWN Za13 Zc26 Zb66 Ze69
传动比刚好符合预期

觉得不可行，行星轮不等分安装，且安装角不相等。

一泉碎月 · 发表于 2021-4-18 10:29

FES123 发表于 2021-4-17 17:56
觉得不可行，行星轮不等分安装，且安装角不相等。

安装角可以不等分

一泉碎月 · 发表于 2021-4-18 10:34

安装角等分安装，那时教材里面的说法，2017的国标，还有KIssSoft都有不等分安装角的设计方法

一泉碎月 · 发表于 2021-4-18 10:38

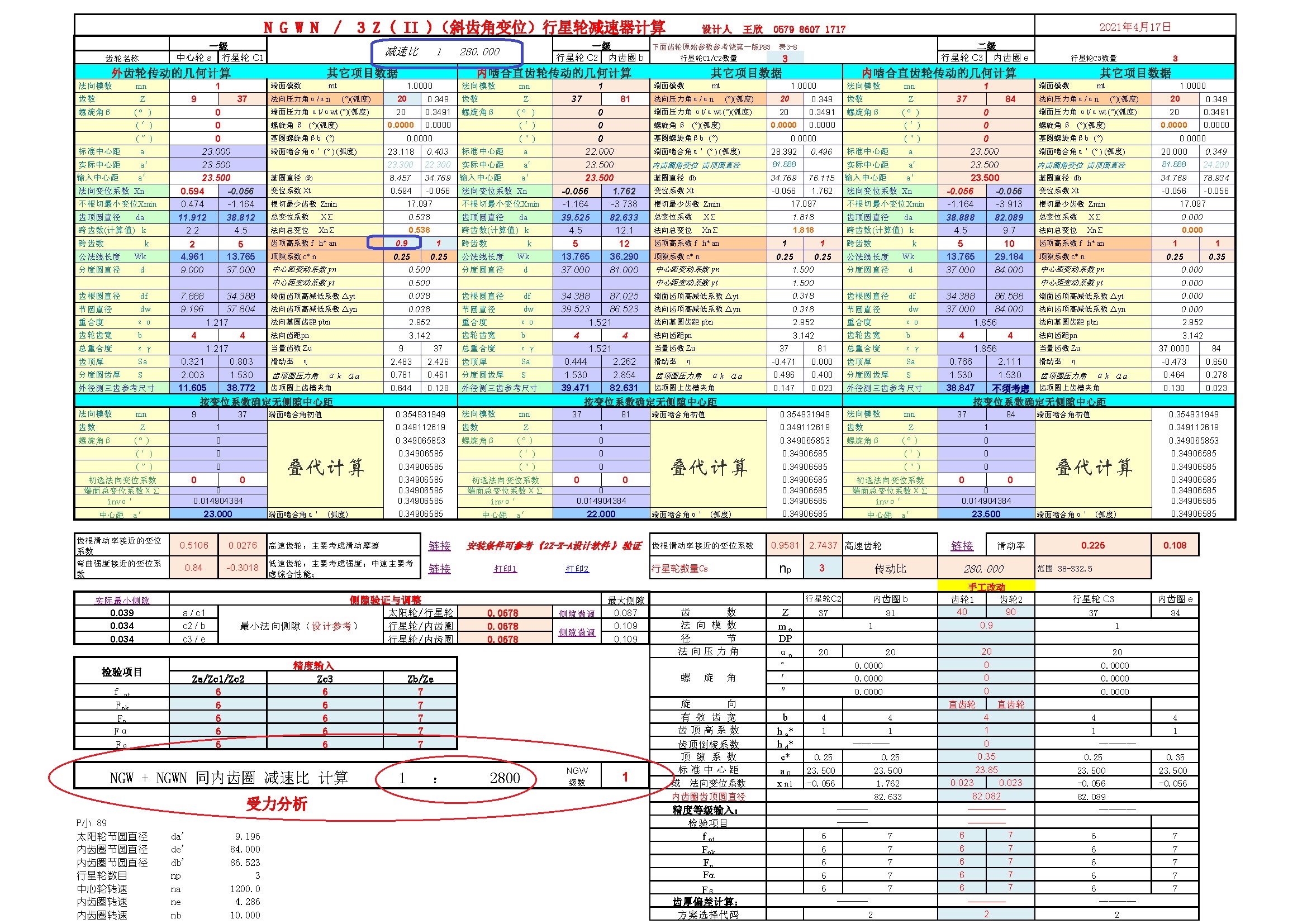

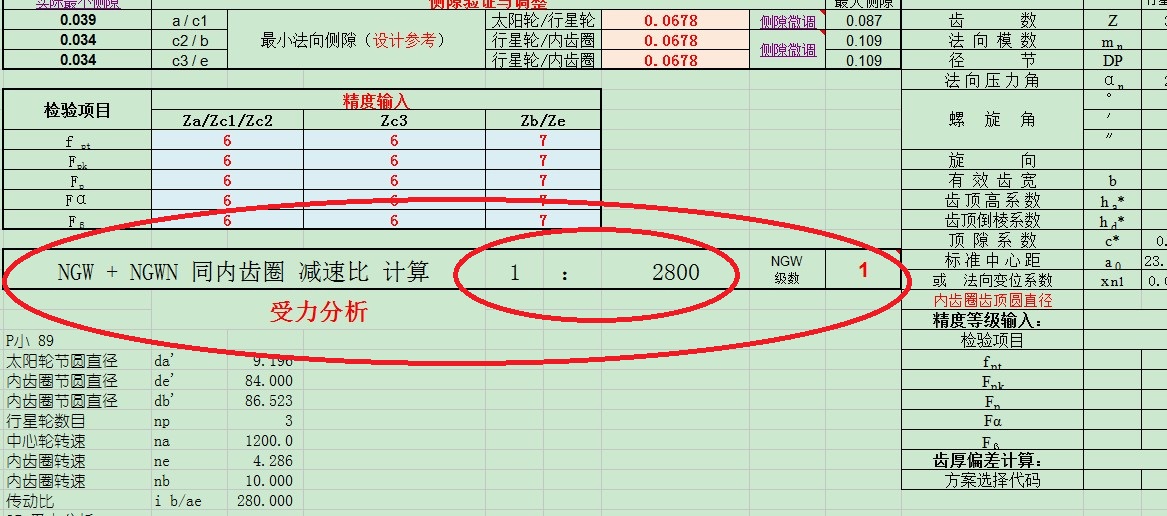

刚刚设计了一个NGW + NGWN 共用NGW内齿圈的减速比为1：2800的行星齿轮减速器

一泉碎月 · 发表于 2021-4-18 11:34

FES123 发表于 2021-4-17 17:56
觉得不可行，行星轮不等分安装，且安装角不相等。

不等分的方法，2017年国标，还有KissSoft有计算方法，也可以自己编写计算公式。国内的很多教材与手册的确没有介绍

FES123 · 发表于 2021-4-18 22:18

86071717 发表于 2021-4-18 11:34
不等分的方法，2017年国标，还有KissSoft有计算方法，也可以自己编写计算公式。国内的很多教材与手册的确 ...

是的，行星轮可以不等分安装，而对于两内齿圈安装角不相等就不能正确啮合了。

飞翔新莞人家 · 发表于 2021-4-19 08:51

持续关注此贴的回复，很好的一个贴子。

一泉碎月 · 发表于 2021-4-20 00:11

FES123 发表于 2021-4-18 22:18
是的，行星轮可以不等分安装，而对于两内齿圈安装角不相等就不能正确啮合了。

你说的对；
NGW Za12 Zc28 Zb 66
NGWN Za12 Zc28 Zb66 Ze69
传动比符合均布
