行星传动设计解答

[复制链接]
发表于 2020-11-26 18:04 | 显示全部楼层
多多多 发表于 2020-11-25 21:53
根据陈工指导,修改了齿轮参数:
za=18    模数2     x=+0.564
zc=21    模数2     x=+0.602

指导算不上,同行之间相互探讨相互学习
 楼主| 发表于 2020-11-27 17:36 | 显示全部楼层
DD99 发表于 2020-11-26 12:18
为了补偿加工误差齿圈与外齿间的连接太过理想化,花键连接精度不可能很高,还有加工圆度可以说你是不可能达 ...

您有什么好的建议吗?
 楼主| 发表于 2020-11-28 20:13 | 显示全部楼层
哪位能帮助加工这个行星排十套产品试用一下?外齿6级精度需要磨齿。
 楼主| 发表于 2020-12-3 17:42 | 显示全部楼层
henrymao 发表于 2020-11-25 17:03

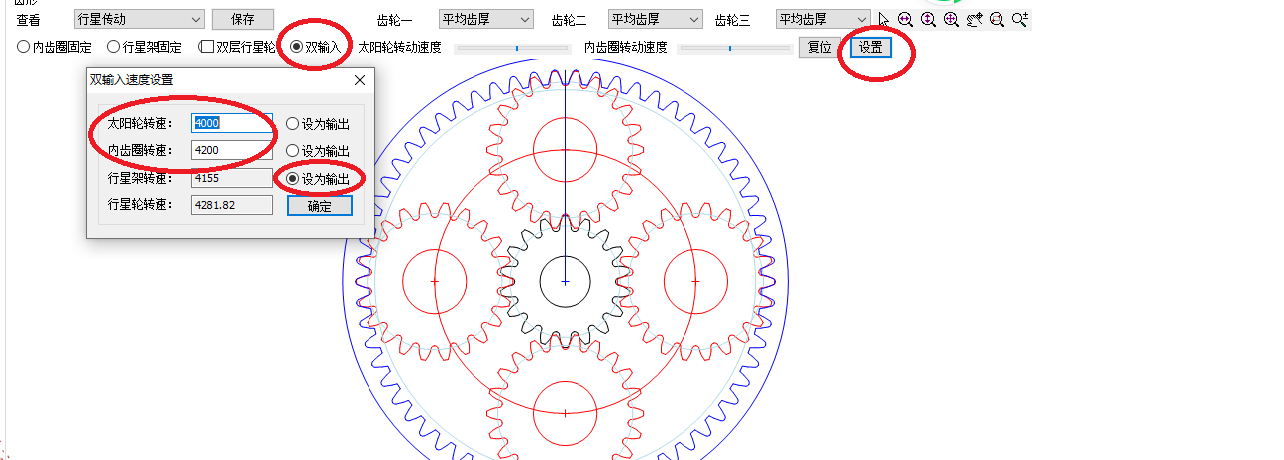

ETAGEAR齿轮设计软件

能帮我看看这个参数怎么样?
根据陈工指导,修改了齿轮参数:
za=18    模数2     x=+0.564
zc=21    模数2     x=+0.602
zB=62   模数2     x=+0.602
行星轮4个
中心距改为41mm

发表于 2020-12-14 19:18 | 显示全部楼层

==========================


在AGMA 6123-B06 中 ,给出了双驱动的计算方法 。



点评

牛爷辛苦了。  发表于 2020-12-14 19:26
 楼主| 发表于 2020-12-16 08:46 | 显示全部楼层
niuershiye 发表于 2020-12-14 19:18
==========================

谢谢牛爷
 楼主| 发表于 2020-12-16 12:29 | 显示全部楼层
niuershiye 发表于 2020-12-14 19:18
==========================

谢谢牛爷
