求助，这样的伞齿轮哪位大神有接触过

狂奔的蜗牛8585 · 发表于 2020-7-18 08:54

博业齿轮发表于 2020-7-16 15:49
按我理解应该是用滚齿加工出来的，提高生产效率的一个产物。比单个铣齿快多了！
看齿形根部应该是用展成法 ...

我们有实物，用粉末冶金做的

hyfjy · 发表于 2020-7-25 21:55

传动原理上属于等基节面齿轮互相啮合，优点是对安装距不敏感，故在零件的生产，装配中，对精度的要求相对较低，而对于锥齿轮，尤其是微小的锥齿轮零件，安装距的控制非常重要，工艺上通常采用较为便宜的成型法加工，用粉未冶金的工艺，可以批量生产，得到价廉物美的零件。

hyfjy · 发表于 2020-7-26 08:25

计算作图的过程，计算有45度锥角的面齿轮结构，为避免运动中产生干涉，可选用等齿数圆柱直齿轮与其啮合，完成面齿轮设计后，复制二个并进行装配，把不需要的部分用简单的圆柱取代以增强零件的抗弯强度。

hyfjy · 发表于 2020-7-26 08:30

二个面齿轮直角等速传动，效率较高，工艺性优于锥齿轮（对安装距要求不高，属于等基节传动），用成型法加工，价廉物美，抗弯强度较强，在小型，较低速传动中，性价比明显优于直齿锥齿轮（零件的生产及装配箱体的生产中，几乎都无需对质量提出特殊的要求，装配线流畅性非常好。

hyfjy · 发表于 2020-7-26 09:03

双面齿轮（二个面齿轮形成正交传动）：


计算过程：

建模过程：

hyfjy · 发表于 2020-7-26 09:14

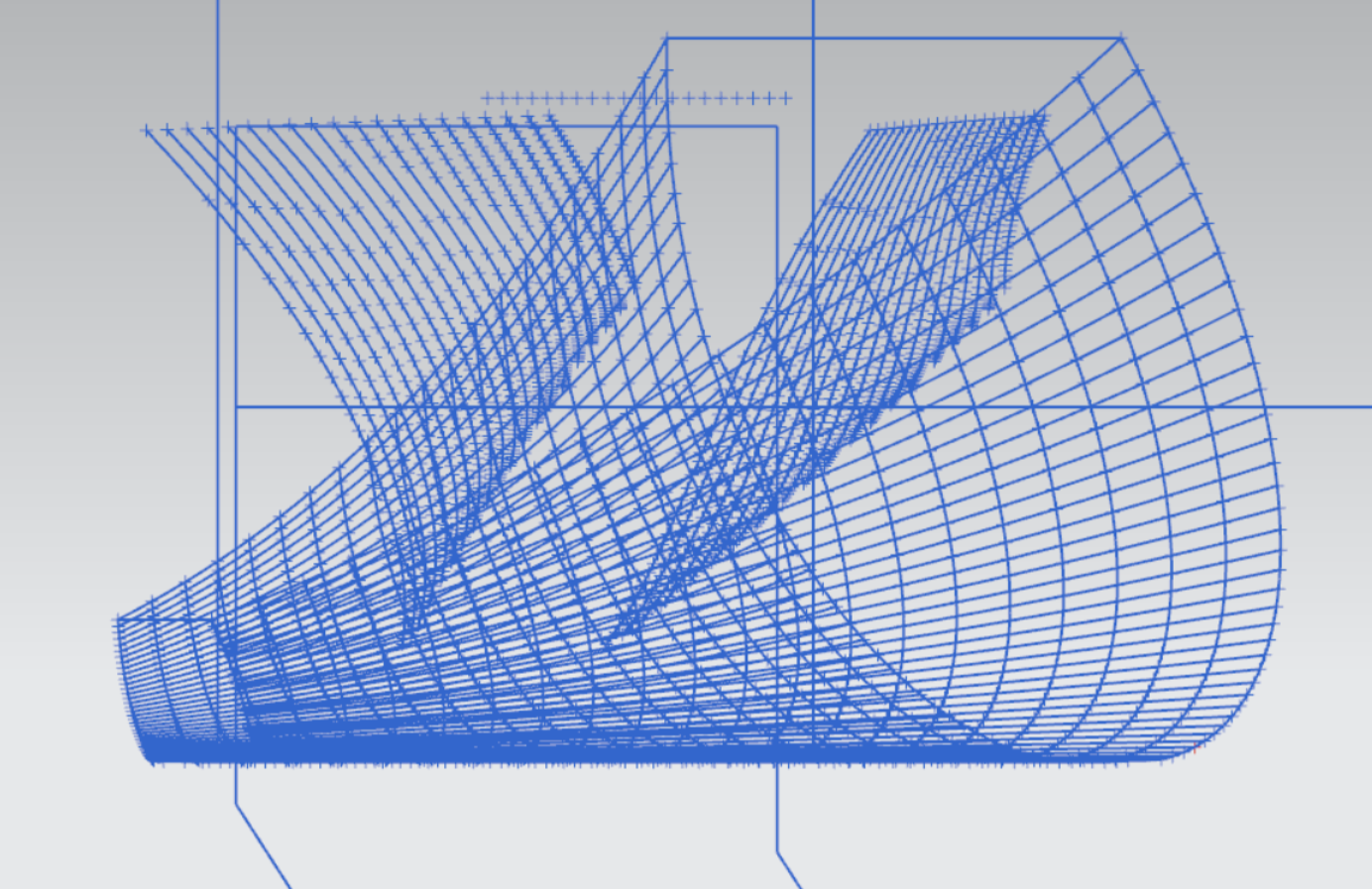

中间过程：

hyfjy · 发表于 2020-7-26 09:23

hyfjy · 发表于 2020-8-2 00:23

狂奔的蜗牛8585 · 发表于 2020-8-2 12:49

博业齿轮发表于 2020-7-16 15:49
按我理解应该是用滚齿加工出来的，提高生产效率的一个产物。比单个铣齿快多了！
看齿形根部应该是用展成法 ...

楼主试验的结果怎么样？

博业齿轮 · 发表于 2020-8-21 10:20

狂奔的蜗牛8585 发表于 2020-8-2 12:49
楼主试验的结果怎么样？

已经试生产成功，效果比较理想，目前在做疲劳测试。
