这个是什么齿轮？

忽逢桃花林 · 发表于 2019-5-21 16:28

您需要登录才可以下载或查看，没有账号？注册

x

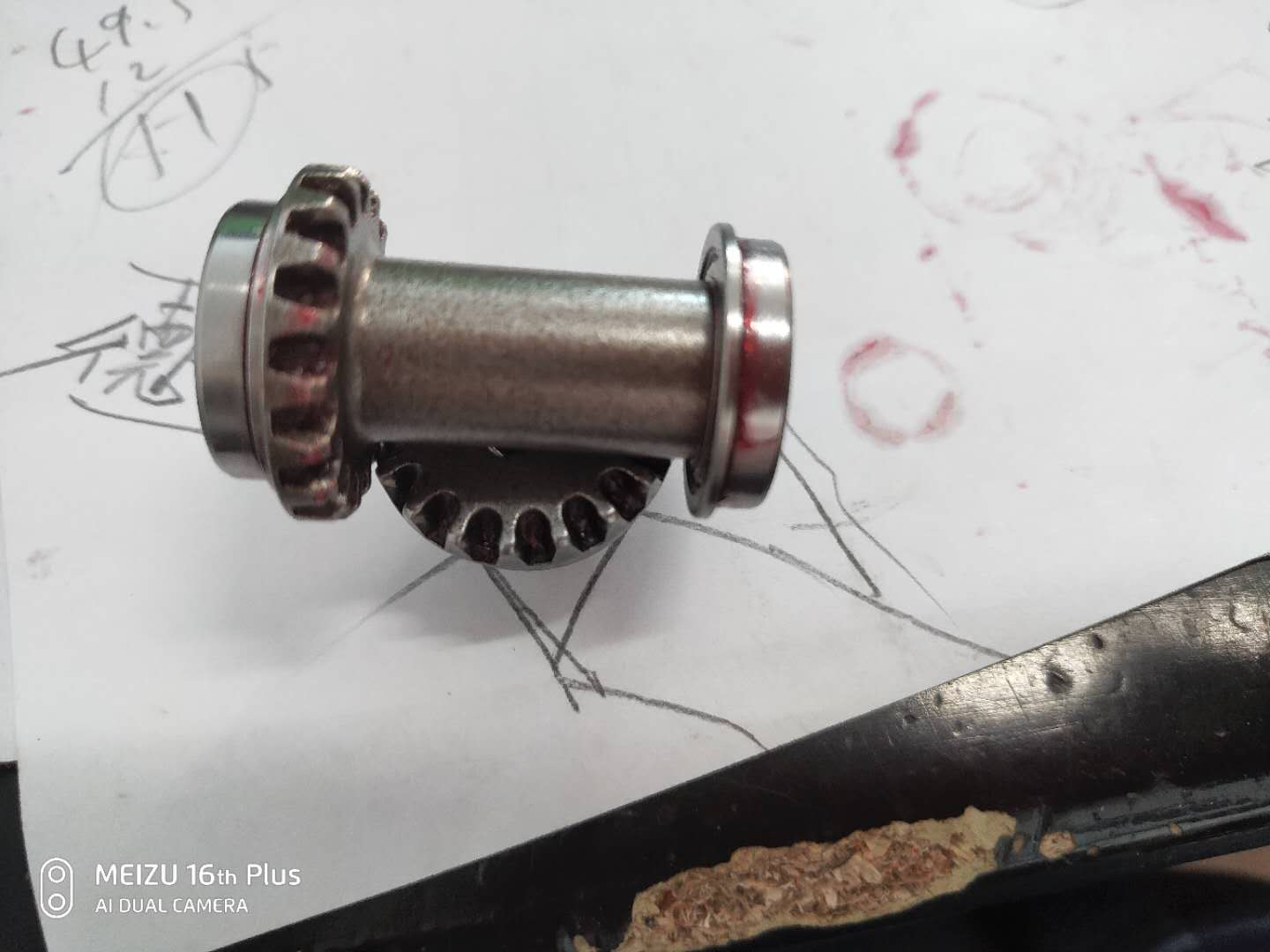

交错90度传动的，应该是锥齿轮，可是看起来和一般的锥齿轮不一样，是面齿轮吗？粉末冶金的。
谁有这方面的资料，麻烦能发一份不？谢谢谢

忽逢桃花林 · 发表于 2019-5-22 07:38

有做过的吗？

hyfjy · 发表于 2019-7-1 22:12

估计是直齿锥齿轮的变形处理
据说这样的设计，在啮合时，噪音比较低。基本结构：

基本结构.zip (2.03 MB, 下载次数: 68)
啮合情况：

接触.zip (2.13 MB, 下载次数: 42)

hyfjy · 发表于 2019-7-1 22:30

michaelyang · 发表于 2019-7-2 08:52

我也见过这种齿轮，而且是非90度轴交角的

hyfjy · 发表于 2019-7-7 22:30

我手边就有一对，15齿比15齿，正交的。


忽逢桃花林 · 发表于 2019-7-13 15:27

hyfjy 发表于 2019-7-1 22:12
估计是直齿锥齿轮的变形处理
据说这样的设计，在啮合时，噪音比较低。基本结构：

多谢版主，这个视频是怎么做的？用ug画的吗？有设计齿形的资料吗？

hyfjy · 发表于 2019-7-25 22:28

经过研究，这是一对非正交面齿轮互相啮合，属于圆柱齿轮变齿厚范围，故接触区应该是点接触（二个同样变齿厚的齿轮非平行啮合时，属于空间点啮合，优点是沿轴向各处挨基节相等，可以啮合，所以对二个齿轮的安装距，都不会有很严格的要求，在装配上对位置要求不是太高，而啮合情况基本不变。

WeChat_20190725214009.zip (2.24 MB, 下载次数: 42)

录像24.zip (1.74 MB, 下载次数: 21)

hyfjy · 发表于 2019-7-25 22:33

很随意地移动了二个齿轮的轴向位置，依然得到较平稳的啮合情况


hyfjy · 发表于 2019-7-25 22:36

用于转速不是太高，但对工作平稳性要求，对噪音要求比较高时，采用这样的零件，可以在使用中首先达到工作情况很好，噪音较低的效果尤其不会有间断接触的格达格达声。
