交错轴齿轮（蜗杆斜齿轮）传动求螺旋角

JINLIANG · 发表于 2015-11-26 12:03

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 JINLIANG 于 2015-11-26 12:05 编辑

渐开线蜗杆法向模数2，压力角12 度，螺旋角14.5度.2头,右旋,斜齿轮法向模数2,压力角12度,42齿,中心距51.5,轴交角15度,求斜齿轮螺旋角(左旋)及变位系数.

zbq2334 · 发表于 2015-11-26 15:33

螺旋角0.880658272825662°，法向变位系数0.822934969885723

zbq2334 · 发表于 2015-11-26 16:19

斜齿轮螺旋角(左旋) 0.880658°
法向变位系数 0.8229

hyfjy · 发表于 2015-11-26 16:58

本帖最后由 hyfjy 于 2015-11-26 17:00 编辑

作为本案，轴交角估计无法设计出15度的，估计弄错了，如果真的要15度，在中心距是给定的条件下，齿轮是没有齿的，是75度或者是105度还可以理解。建议把中心距取为零变位中心距或者稍有改变，这样就不至于弄不清斜齿轮的螺旋角了，另外，这根蜗杆是个有根切的蜗杆，可适当减少螺旋角，达到蜗杆无根切为好。另外在配齿上，最好是互质的，2比41或者43都比42好。

zbq2334 · 发表于 2015-11-27 09:11

同意hyfjy的评说，我是用轴交角75度计算的，轴交角15度，估计是弄错了。
轴交角15度，要改变参数设计了。

JINLIANG · 发表于 2015-11-27 15:51

hyfjy 发表于 2015-11-26 16:58

登录/注册后可看大图

作为本案，轴交角估计无法设计出15度的，估计弄错了，如果真的要15度，在中心距是给定的条件下，齿轮是没有 ...

蜗杆75.5度,轴交角75度,老外的样件,斜齿轮约0.5度,不符合交错轴传动(斜齿有变位,螺旋角不应=0.5度)

zbq2334 · 发表于 2015-11-27 16:55

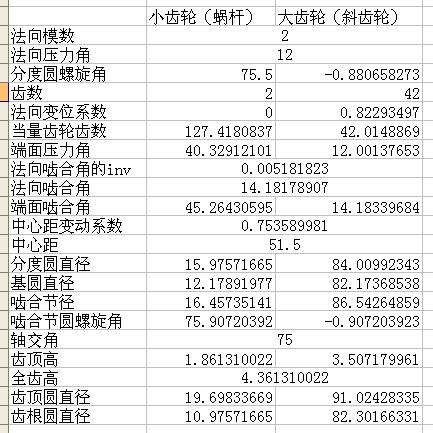

我的计算答案。

zbq2334 · 发表于 2015-11-28 09:00

[img]C:\Documents and Settings\Administrator\桌面\123.jpg

zbq2334 · 发表于 2015-11-28 09:03

JINLIANG · 发表于 2015-11-28 14:41

网上找一公式计算,斜齿轮螺旋角=2.25度(左),变位系数=0.803,不知是否正确?
