斜齿条的斜向是如何分别左右斜的？

hyfjy · 发表于 2015-8-6 15:24

马全书发表于 2015-8-6 14:49

登录/注册后可看大图

第一张：右旋齿轮与右斜齿条啮合
第二张：左旋齿轮与左斜齿条啮合

应该说，不管是左旋或者是右旋齿轮，都在与一个直齿条啮合。
也就是说，所谓“左”或者“右”斜的齿条是不存在的，所有的齿条都是直齿条，仅是截取的部位不一样而已，而实际的装配也是这样的，无论“左”或者“右”斜齿条，装配的中心距都与直齿条一样。
截取的部位不一样，不应该影响齿条的认定。

wangqingbin · 发表于 2015-8-6 22:12

右旋齿轮与右旋齿条啮合，判断旋向用右手定则，很简单的

hyfjy · 发表于 2015-8-7 08:38

wangqingbin 发表于 2015-8-6 22:12

登录/注册后可看大图

右旋齿轮与右旋齿条啮合，判断旋向用右手定则，很简单的

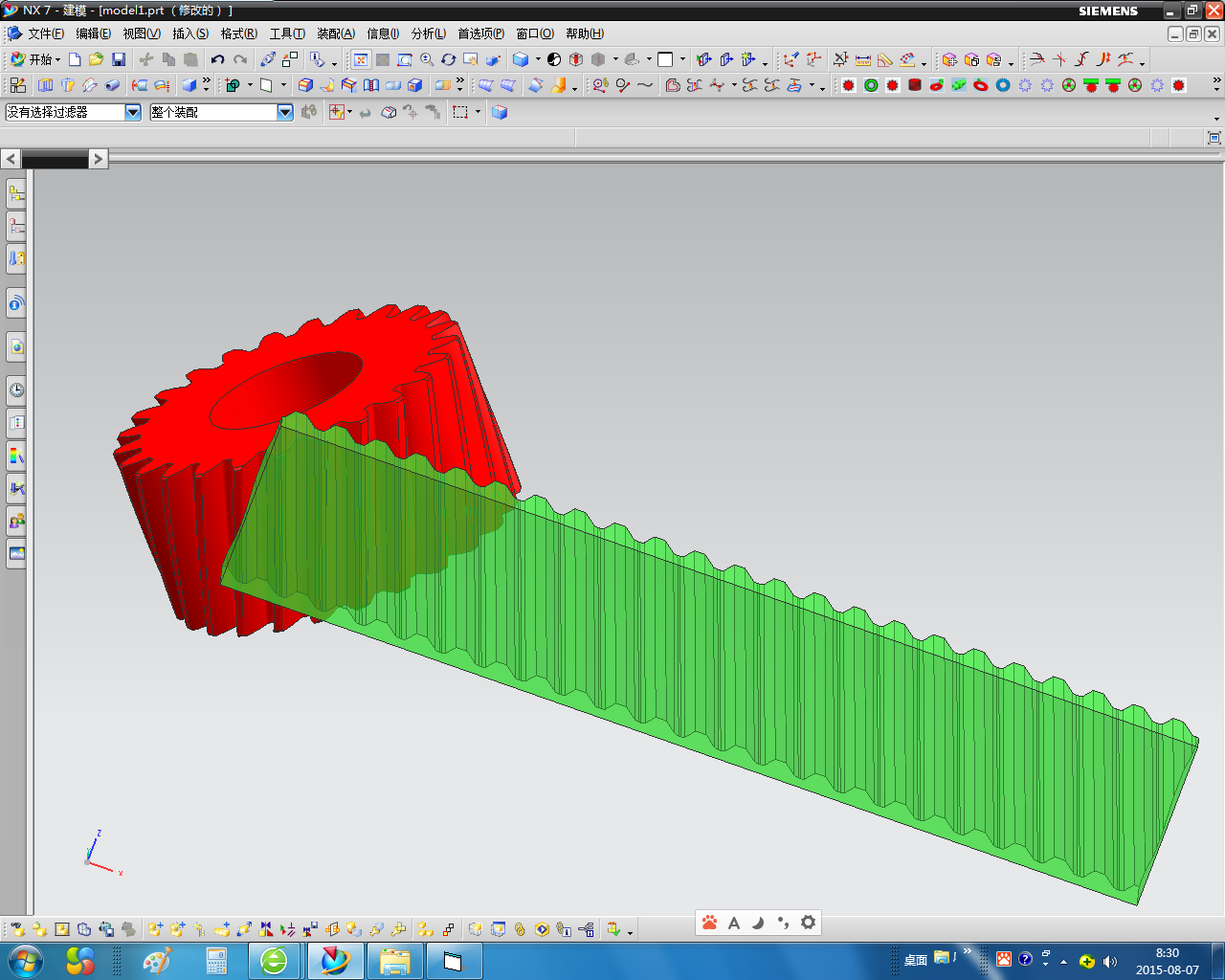

在设计模型的过程中，无论是“左”或“右‘，都是直齿条，而最后截取的部位不一样，这就充分说明，齿条应该是不分左右的，放大后都是直齿条只要法向模数与法向压力角相等，就是同一参数的直齿条。

下面是二个同旋向的斜齿轮，在与齿条啮合时，性质是完全一样的，只是齿条截取的部分不一样而已。


wangqingbin · 发表于 2015-8-7 21:08

一对平行轴斜齿轮啮合，把其中一个做成无穷大，就变成了齿条。齿轮和齿条是一左一右。
然后再把齿条向齿轮弯曲过来，则成了内齿轮。不言而喻，齿轮与内齿圈也是一左一右。
判断左右旋用右手定则。试试吧。

hyfjy · 发表于 2015-8-8 12:43

wangqingbin 发表于 2015-8-7 21:08

登录/注册后可看大图

一对平行轴斜齿轮啮合，把其中一个做成无穷大，就变成了齿条。齿轮和齿条是一左一右。
然后再把齿条向齿轮 ...

而设计资料上规定内啮合的斜齿轮是同向的，

wangqingbin · 发表于 2015-8-10 22:12

用右手定则来判断左右旋。

wangqingbin · 发表于 2015-8-18 21:35

在DIN标准里有关于旋向的介绍，很直观。

15506198942 · 发表于 2015-8-19 09:50

本帖最后由 15506198942 于 2015-8-19 10:15 编辑

多多向大家学习

zengxiaodong · 发表于 2021-9-27 10:12

这两个都对！

齿条是半径无穷大的齿轮，但是将其假设为内齿轮，或者外齿轮时，齿条的圆心是在不同的侧面的，也就是说虽然齿条的圆心位于无穷远处，但是这个无穷远处可以位于节切线的两侧。

当参考的圆心位置位于某一侧时，齿条是左旋，那么同样一模一样的齿条，把参考圆心改为另一侧的无穷远处，齿条就成了右旋了！


asd75321263 · 发表于 2021-10-6 20:45

兄弟会画蜗杆斜齿条结构吗
