NGW 不固定任何件，太阳轮和内齿双输入 ，行星架输出，怎么计算 ？

weimingjing1980

用在飞机 螺旋桨

niuershiye

-----------------------------------------------------------
上面的 太阳轮与内齿圈同时输入， 行星架输出 ，是在下面界面操作得到的特定例子。

实际上太阳轮、内齿圈的转速和转向 可以由红圈的滑动条调整。还真的可以获得 一楼的 no=0 !!!

hyfjy

niuershiye 发表于 2014-12-20 17:35


登录/注册后可看大图

-----------------------------------------------------------
上面的 太阳轮与内齿圈同时输入， 行星架 ...

郭老师提出的这类结构见过在国外的大功率拖拉机上的驱动输出自适应机构中，爬坡时，或者路况极差时，有一组联动的机构，把二根轴的动力叠加到一根输出轴上，输出较大的扭矩，让拖拉机正常行走，基本上是二套系统的代数相加，从你推出的公式中可以演变出来的，行星架可以实现正反向输出扭矩，甚至可以原地不动，就是行星架转速为零的情况，需要高速时，二根轴共同驱动，速度较高。也可以倒车。
老式滚齿机中的差动机构就是用的类似的差动法，也称加法器，在需要输出螺旋角时，另一根轴根据轴向距离，通过挂轮把附加的运动传到工作台的系统中。用的都是代数加法。

刀疤五

受郭老启发，固定中心距的NWG非圆轮系也想做成太阳轮，内齿同时输入，让行星支架倒退式前进，但失败了，计算巨麻烦！

hyfjy

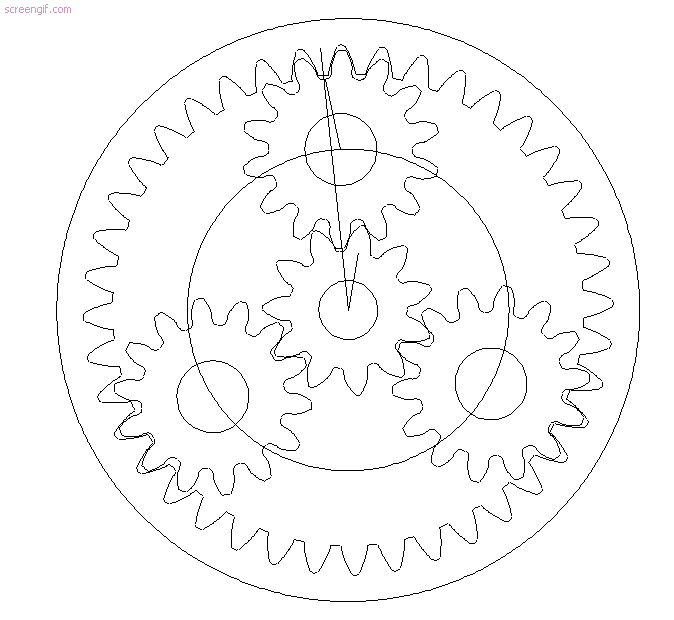

做了个太阳轮动或者不动，让行星加来回摆动的动画。
太阳轮不转，行星架左转


太阳轮转动后，行星架右转：



二个图叠合后的图：

行星架正反向转动.part1.rar (1.43 MB, 下载次数: 14)

2014-12-23 14:54 上传

点击文件名下载附件

行星架正反向转动.part2.rar (1.43 MB, 下载次数: 12)

2014-12-23 14:54 上传

点击文件名下载附件

行星架正反向转动.part3.rar (1.34 MB, 下载次数: 10)

2014-12-23 14:54 上传

点击文件名下载附件

hyfjy

本例题目中，当假想太阳轮固定，由内齿轮输入，行星架输出时，感觉传动比要远远小于内齿轮固定，由太阳轮输入，行星架输出得到的传动比，故让内齿轮常运动，而由太阳轮作为调节行星架转向的方法，动作要快得多。

也提一个问题，在本例中，由内齿轮输入，行星架输出时，行星齿轮的绝对转速是多少？有兴趣的朋友考虑一下？讨论一下？

niuershiye

qdtruck 发表于 2014-12-19 21:49


登录/注册后可看大图

假如速比是4，太阳轮输入1400rpm,
当齿圈的输入速度是100rpm时，行星架的速度是275rpm
当齿圈的速度是-10 ...

数比 4 不明确的 ，固定件不同数比是一样 。干脆给出齿数还更好理解

niuershiye

qdtruck 发表于 2014-12-19 21:49


登录/注册后可看大图

假如速比是4，太阳轮输入1400rpm,
当齿圈的输入速度是100rpm时，行星架的速度是275rpm
当齿圈的速度是-10 ...

数比4 ，按照 内齿固定方式  15-15-45
限定顺时针 为《-》 +100 对应 425  -100 为 275  ；你的反啦 ！

bufan1201

按行星排特性方程，一步即知转速

hyfjy

bufan1201 发表于 2015-3-31 08:23


登录/注册后可看大图

按行星排特性方程，一步即知转速

给个实例才好。
