渐开线起始圆直径计算dFf

unxf · 发表于 2012-10-20 15:29

您需要登录才可以下载或查看，没有账号？注册

x

最近是查资料无数，可是就是没找到实用的渐开线起始圆直径计算dFf理论知识，到底这个怎么才能求出来？
哪位兄弟能贡献一点资料。

北京齿轮厂的那个马龙辉写的文章对于变位斜齿轮确实很难理解。
不知道有没有更好的资料。

东方不弱 · 发表于 2012-10-20 17:09

是比较难，因为没有直接的公式，只有间接的公式。
间接的公式也可以说是一段迭代程序，没有直接的公式那么直接。

unxf · 发表于 2012-10-20 17:24

东方不弱发表于 2012-10-20 17:09

登录/注册后可看大图

是比较难，因为没有直接的公式，只有间接的公式。
间接的公式也可以说是一段迭代程序，没有直接的公式那么 ...

那现在的图纸上是不是要标记评价起始点和终止点？
因为检测的时候要用到。
这两个值怎么计算？

unxf · 发表于 2012-10-22 23:03

自己顶一下

fantaosheng · 发表于 2012-10-24 19:57

unxf 发表于 2012-10-20 17:24

登录/注册后可看大图

那现在的图纸上是不是要标记评价起始点和终止点？
因为检测的时候要用到。
这两个值怎么计算？

找刀具厂家直接要。让他给出来就行了

fantaosheng · 发表于 2012-10-24 20:00

你手头的北齿资料是个很好的参考，值得借鉴。虽然里面有几处错误。如果你对理论知识很清楚，那么做这个很简单。

xflh · 发表于 2012-10-24 20:36

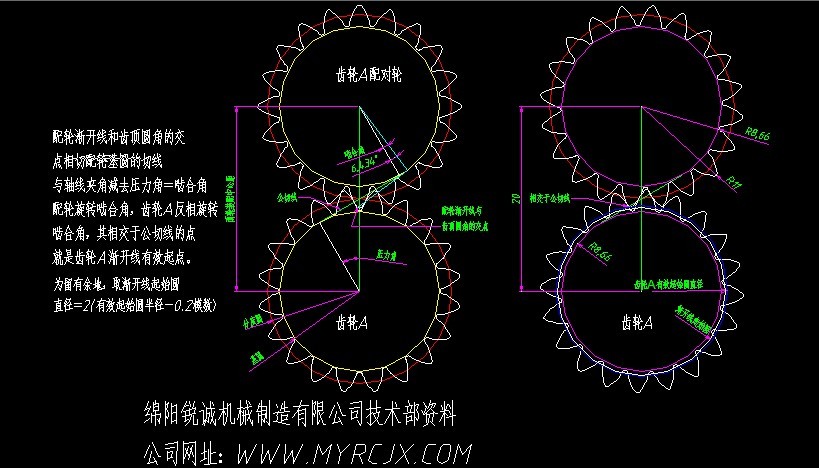

假如设计图纸没有给出起始圆是多少的话。你可以根据配对轮来计算有效起始圆直径。你是要这个数据来设计环塞规吗？


leozhang · 发表于 2013-3-28 17:18

楼上的这个图不错，值得一看

ZHONG1344381874 · 发表于 2018-5-28 15:56

渐开线起始圆直径计算dFf

changjunju12680 · 发表于 2018-8-18 16:37

9楼顶你一下，谢谢分享
